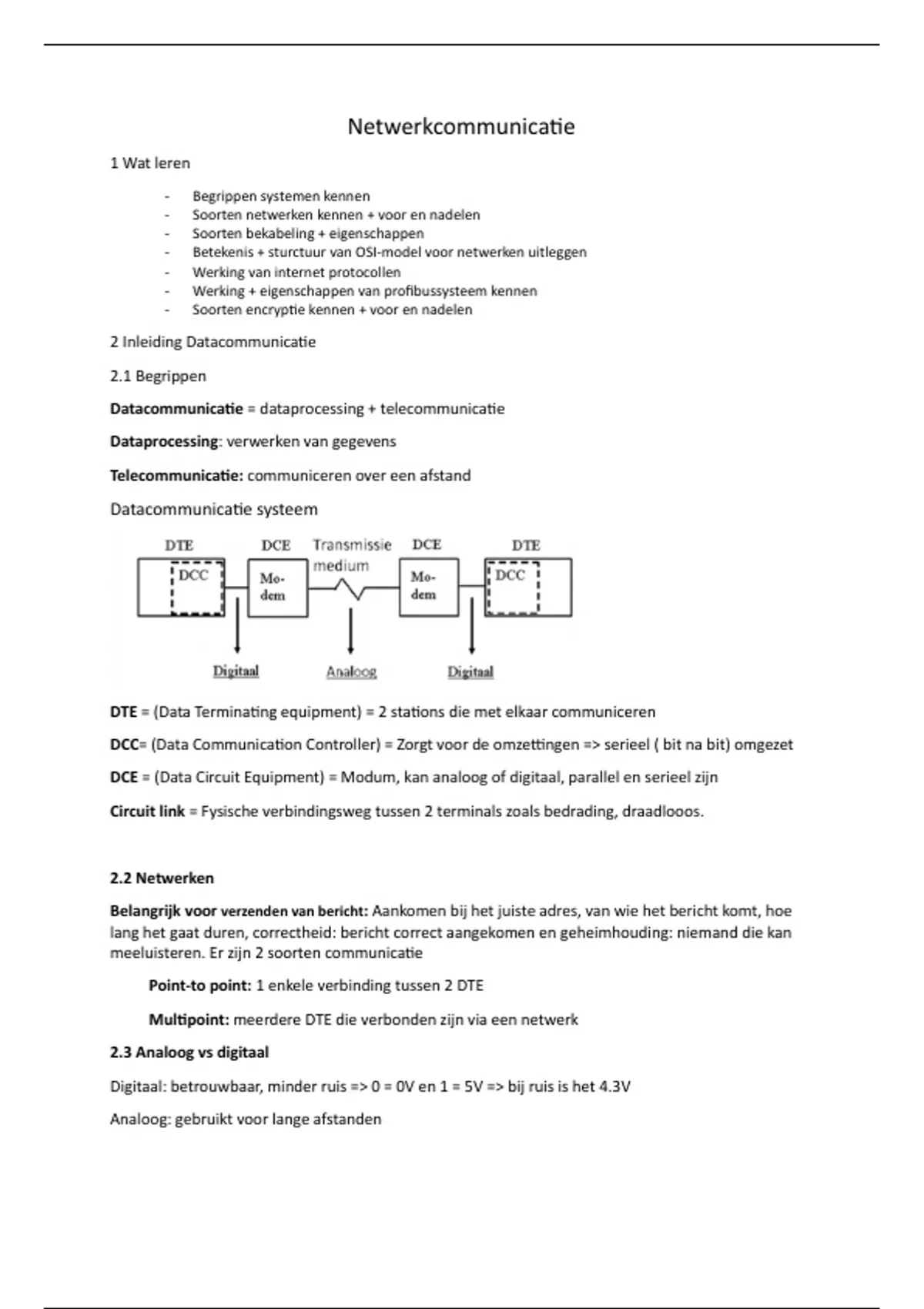

Netwerkcommunica e
1 Wat leren
- Begrippen systemen kennen
- Soorten netwerken kennen + voor en nadelen
- Soorten bekabeling + eigenschappen
- Betekenis + sturctuur van OSI-model voor netwerken uitleggen
- Werking van internet protocollen
- Werking + eigenschappen van profibussysteem kennen
- Soorten encryp e kennen + voor en nadelen
2 Inleiding Datacommunica e
2.1 Begrippen
Datacommunica e = dataprocessing + telecommunica e
Dataprocessing: verwerken van gegevens
Telecommunica e: communiceren over een afstand
Datacommunica e systeem
DTE = (Data Termina ng equipment) = 2 sta ons die met elkaar communiceren
DCC= (Data Communica on Controller) = Zorgt voor de omze ngen => serieel ( bit na bit) omgezet
DCE = (Data Circuit Equipment) = Modum, kan analoog of digitaal, parallel en serieel zijn
Circuit link = Fysische verbindingsweg tussen 2 terminals zoals bedrading, draadlooos.
2.2 Netwerken
Belangrijk voor verzenden van bericht: Aankomen bij het juiste adres, van wie het bericht komt, hoe
lang het gaat duren, correctheid: bericht correct aangekomen en geheimhouding: niemand die kan
meeluisteren. Er zijn 2 soorten communica e
Point-to point: 1 enkele verbinding tussen 2 DTE
Mul point: meerdere DTE die verbonden zijn via een netwerk
2.3 Analoog vs digitaal
Digitaal: betrouwbaar, minder ruis => 0 = 0V en 1 = 5V => bij ruis is het 4.3V
Analoog: gebruikt voor lange afstanden
,2.4 Simplex vs duplex
Simplex: 1 rich ngsverkeer van zender naar ontvanger
Half duplex verbinding: 2 rich ngsverkeer van zender naar ontvanger maar kan maar 1 iemand
tegelijker jd doorsturen.
Bv: walky talky en vliegtuig indus e
Full duplex verbinding: gelijk jdig 2 rich ng
2.5 Synchroon vs asynchroon
2.5.1 Synchroon: Hierbij wordt een kloksignaal meegestuurd met een datasignaal, dit noemt men
synchrone transmisse. Dit gebeurd bij het inlezen van een dalende flank.
- 50% max bitbreedte
- PLL (Phase Locked Loop)
= meet jdfouten tussen input signaal en de klok
- Sneller dan asynchrone teller
2.5.2 Asynchroon: Hier is geen kloksignaal meegegeven dus is dit asynchrone transmissie. Je moet de
klokfrequen e dus op voorhand afspreken. Maar hier is veel kans op fouten omdat je misschien te
dicht op een dataflank zit.
- Startbit gee de eerste flank aan wanneer die start.
- Afspreken hoeveel bits per keer
- Parity bit erbij of niet
- Lsb of msb eerst? ( Least significant bit) of (most significant bit )
2.6 Parallel vs serieel
2.6.1 Parallel: Hier worden meerder bits tegelijk verstuurd dus er zijn automa sch meer verbindingen
nodig. Deze worden met hoge snelheden verstuurd maar zijn redelijk duur door de bekabeling.
, 2.6.2 Seriele: Hier sturen ze maar 1 bit/ kloksignaal. Dit is een stuk goedkoper en is makkelijk af te
schermen voor lange afstanden. Ook is de error detec e veel makkelijker om te doen
2.6.3 RS232 => verouderde COMM poort. Hier zijn minimaal 3 draden voor nodig Zenderdraad (TX),
de ontvangstdraad (RX) en de massa (GND). Dit is een full duplex verbinding
2.6.4 RS485 => grote afstanden overbruggen, Is een simplex verbinding. Deze maakt gebruik van
differen ele versterkers die signaal inverteren en doorsturen. De ontvangt de spanning van de neg
draad a rekt van de spanning aan pos draad
USB => Universal Serial Bus
2.7 Begrippen
Transmissiesnelheid: snelheid waarmee gegevens verzonden worden. A ankelijk van de
bandbreedte van het medium
BPS: bits per second bitrate is een snelheidsindica e en gee het aantal bits/ jdseenheid weer
Baud: symbolen/sec Baudrate is het aantal symbolen/ jdseenheid
Massa: ground
3) Foutdetec e en foutcorrec e
Fout detec e is de fout vinden => simplex
Fout correc e is de fout corrigeren => half/full duplex
Fout door straling, ruis, storing op voeding
A) Par y Check
- Als het aantal bits oneven 1 zijn dan 1 toevoegen
- Als het aantal bits even 1 zijn dan 0 toevoegen
- Je kan maar 1 bit veranderen, 2 veranderen is het weer OK
- Fout niet corrigeren
B) Cyclisch testen (CRC)
Alle bits worden gedeeld door een getal, rest wordt toegevoegd
VB: bankrekening moet deelbaar door 97 en rekeningnummer wordt aangevuld door 2 cijfers =
rest vd deling
VB: 091-0122401-16 = 910122401 rest 16
Cyclic Redundancy Check ( zie oef pp 3 dia 8 )
