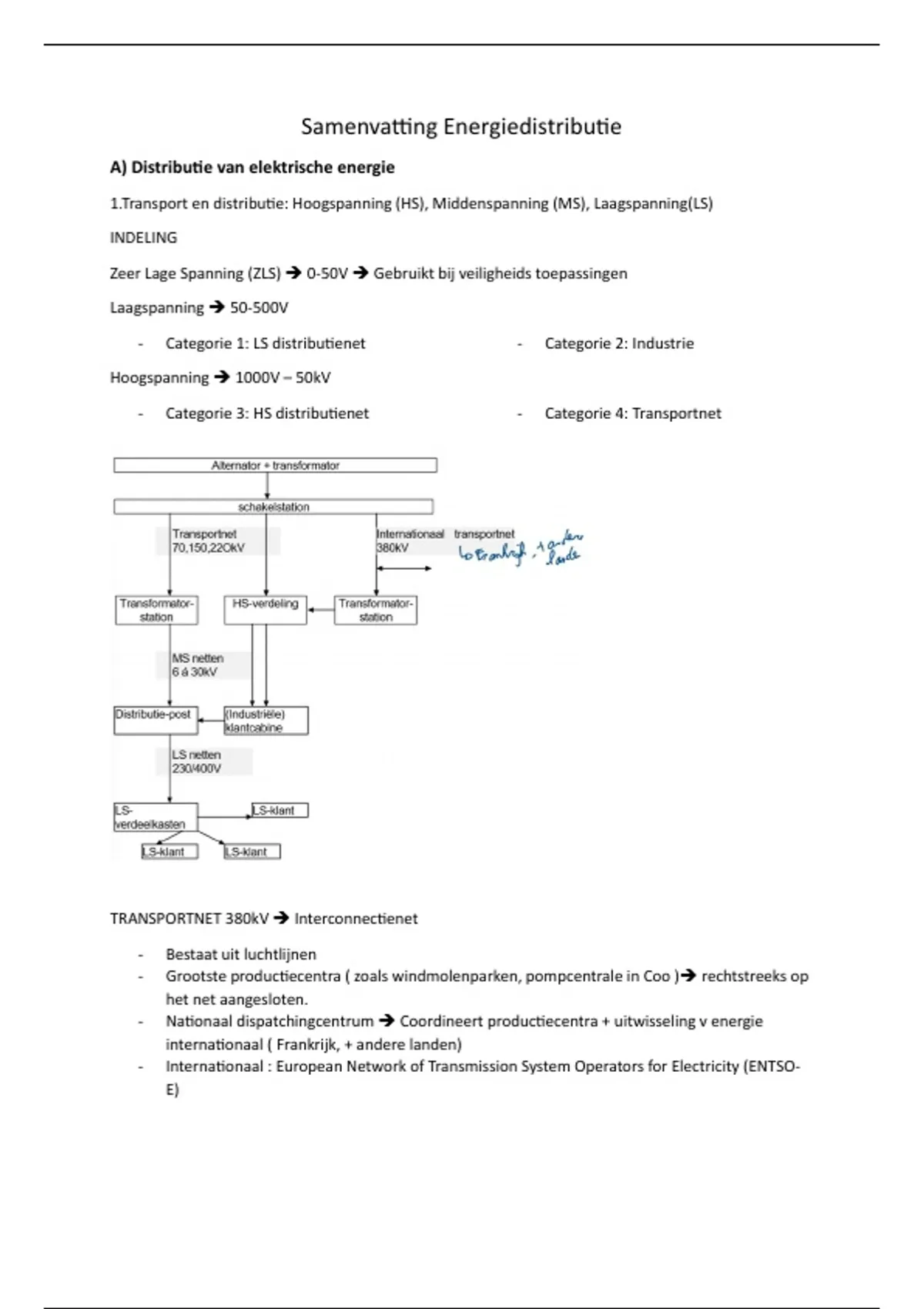

Samenva ng Energiedistribu e
A) Distribu e van elektrische energie
1.Transport en distribu e: Hoogspanning (HS), Middenspanning (MS), Laagspanning(LS)
INDELING
Zeer Lage Spanning (ZLS) 0-50V Gebruikt bij veiligheids toepassingen
Laagspanning 50-500V
- Categorie 1: LS distribu enet - Categorie 2: Industrie
Hoogspanning 1000V – 50kV
- Categorie 3: HS distribu enet - Categorie 4: Transportnet
TRANSPORTNET 380kV Interconnec enet
- Bestaat uit luchtlijnen
- Grootste produc ecentra ( zoals windmolenparken, pompcentrale in Coo ) rechtstreeks op
het net aangesloten.
- Na onaal dispatchingcentrum Coordineert produc ecentra + uitwisseling v energie
interna onaal ( Frankrijk, + andere landen)
- Interna onaal : European Network of Transmission System Operators for Electricity (ENTSO-
E)
,HS TRANSPORTNETTEN 70-220kV
- Bestaat uit luchtlijnen en kabels
- Verbinding tussen centrales + invoerpunten van 380kV net met grote verbruikcentra
- HS-post MS-net gevoed
MS VERDEELNETTEN 1-70 kV
- Bestaat uit kabels - MS-net LS distribu etransfo’s +
bedrijven
LS DISTRIBUTIENETTEN
- Verbruikers in huis - Net voor openbare verlich ng
aparte voeding
2. Opbouw LS, MS en HS ne en
Staalnet
Vermaasd net
Ringnet
, 3 Distribu epost – railstellen
Enkel railstel:
- Toegepast in distribu e-en transforma e sta ons
- 1 verzamelrail
- 1 fout jdelijk alles onbeschikbaar
Dubbel railstel:
- Meer flexibiliteit en betrouwbaarheid
- Toegepast op knooppunten in het net
- Kan schakelen van ene naar andere rail
Dubbel railstel met hulprail:
- Gebruikt voor bedrijfszekerheid te vergroten
- Reserve vermogensschakelaar geplaatst op een van de rails
2 vermogensschakelaar schema:
- Voor van ene naar andere rail te gaan zonder te onderbreken.
- 2de vermogensschakelaar voorzien worden
1.5 vermogensschakelaar schema:
- Compromis tussen dubbele rail en 2 vermogensschakelaar schema
4 Schakelaars
4.1 Hoofdfunc es:
Scheiding: Veiligheidsonderbreking
- Deel / hele installa e uit te schakelen voor Onderhoud, controle, opzoeken van fouten en
herstellingen
Func onele besturing
- Deel / hele installa e in/ uit te schakelen normale werking
Beveiliging (Tegen overbelas ng en beveiliging tegen kortslui ng)
- Deel / hele installa e uit te schakelen bij fouten
