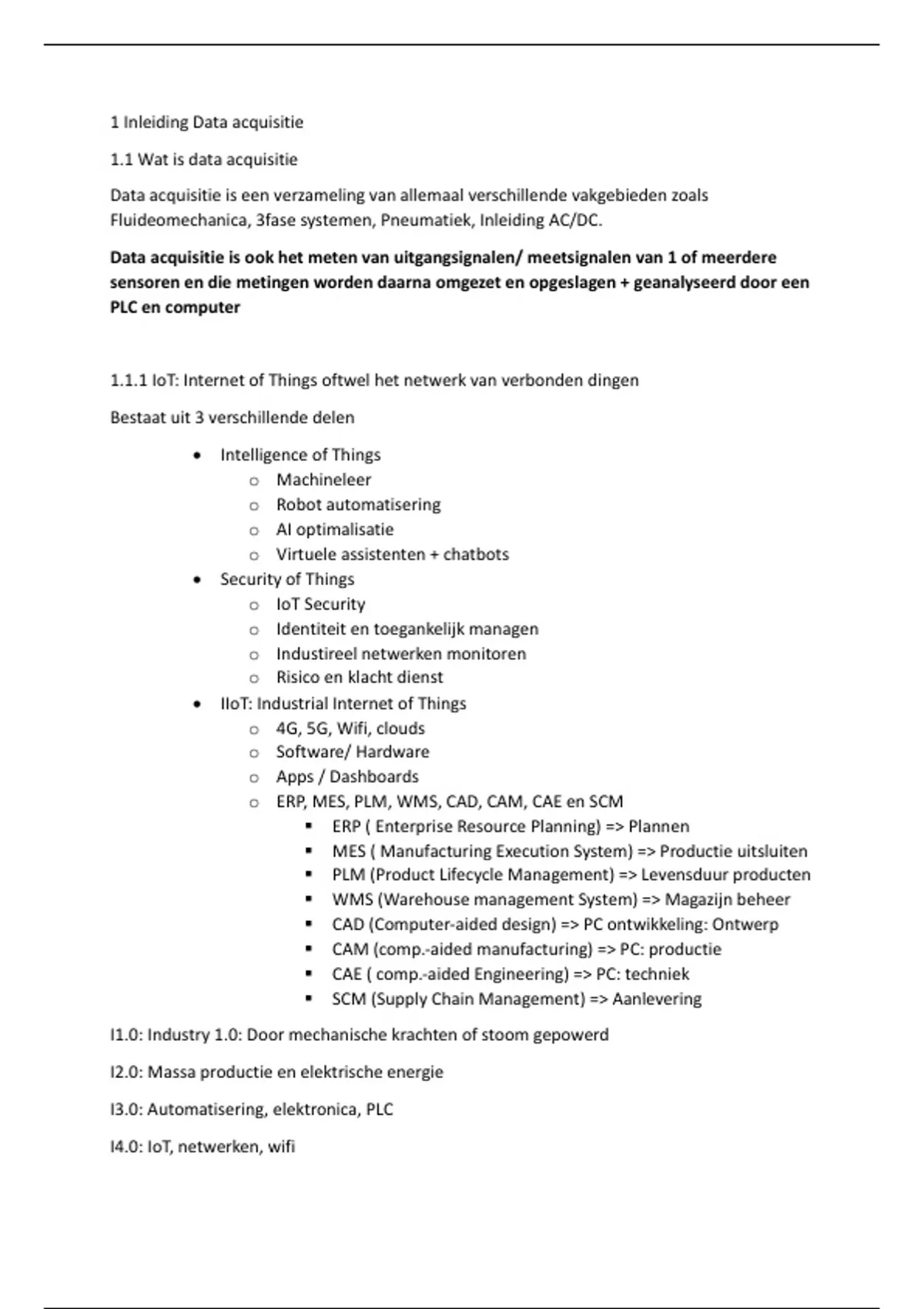

1 Inleiding Data acquisitie
1.1 Wat is data acquisitie
Data acquisitie is een verzameling van allemaal verschillende vakgebieden zoals
Fluideomechanica, 3fase systemen, Pneumatiek, Inleiding AC/DC.
Data acquisitie is ook het meten van uitgangsignalen/ meetsignalen van 1 of meerdere
sensoren en die metingen worden daarna omgezet en opgeslagen + geanalyseerd door een
PLC en computer
1.1.1 IoT: Internet of Things oftwel het netwerk van verbonden dingen
Bestaat uit 3 verschillende delen
Intelligence of Things
o Machineleer
o Robot automatisering
o AI optimalisatie
o Virtuele assistenten + chatbots
Security of Things
o IoT Security
o Identiteit en toegankelijk managen
o Industireel netwerken monitoren
o Risico en klacht dienst
IIoT: Industrial Internet of Things
o 4G, 5G, Wifi, clouds
o Software/ Hardware
o Apps / Dashboards
o ERP, MES, PLM, WMS, CAD, CAM, CAE en SCM
ERP ( Enterprise Resource Planning) => Plannen
MES ( Manufacturing Execution System) => Productie uitsluiten
PLM (Product Lifecycle Management) => Levensduur producten
WMS (Warehouse management System) => Magazijn beheer
CAD (Computer-aided design) => PC ontwikkeling: Ontwerp
CAM (comp.-aided manufacturing) => PC: productie
CAE ( comp.-aided Engineering) => PC: techniek
SCM (Supply Chain Management) => Aanlevering
I1.0: Industry 1.0: Door mechanische krachten of stoom gepowerd
I2.0: Massa productie en elektrische energie
I3.0: Automatisering, elektronica, PLC
I4.0: IoT, netwerken, wifi
,1.2 WAT IS EEN DIGITAL TWIN
Virtuele representatie van een object/systeem => weerspiegeling van de werkelijkheid. Het
dient als een brug tussen de virtuele en de echte wereld. Wordt steeds bijgewerkt obv real
time data
1.2.1 Voordelen
Betrouwbaar: status direct zichtbaar, eventueel onderhoud nodig
Inzicht: betere beslissingen maken en voorspelling door real time data
Flexibel: Reageer direct en speel met de makrt
Betere klantenservice: klanten kunnen producten zelf configureren
Productief: sneller en verminderd inefficiente processen
Meer winst: lagere kost, betere beslissingen
Gevaar: Stroom aan sensorgegevens nodig voor de voeding. Zonder veel sensoren = NIKS
1.3 IO link
Een Io link is een verbinding tussen sensoren en of actuatoren samen gebracht met een
fieldbusmaster (PLC)
Voordeel van een IO link:
Je kunt er verschillende parameters op zien
Nauwkeuriger: omdat er minder omzettingen gemaakt worden
Er zijn verschillende bus systemen van industrie merken. Het nadeel is wel dat er elk jaar
steeds nieuwe systemen bijkomen
1.3 Meetsysteem
, 1.4 Fysische grootheid
Temperatur: T in graden Celsius: °C/ Fahrenheit: F / Kelvin: K
Kracht: F in Newton: N
Geluidsniveau: L in Decibel: dB
Druk: p in Pascal: Pa / bar: bar
Lengte: (hoogte/ verplaatsing) in Meter: m
Volume: (verplaatsing/vaste stof): in Kubieke meter: m^3 / liter: l
1.5 Opneem element
De opnemer-omvormer oftewel sensor vormt de fysische grootheid (zie hierboven) om in
een elektrische grootheid. Zodat de meting makkelijk verwerkt kan worden. Een aantal
opneemelementen zijn: themokoppel, rekstrookje
