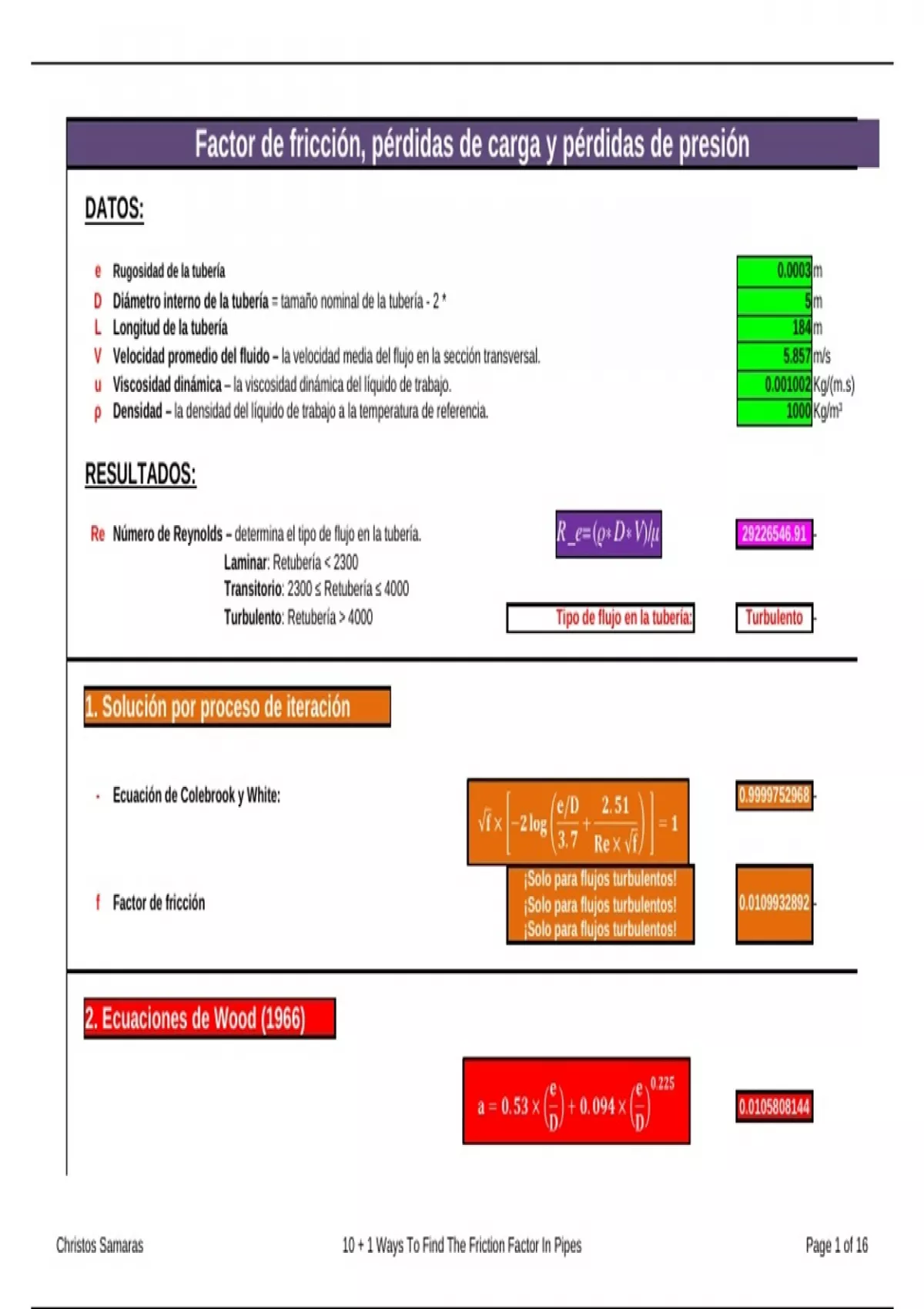

Factor de fricción, pérdidas de carga y pérdidas de presión
DATOS:
e Rugosidad de la tubería 0.0003 m
D Diámetro interno de la tubería = tamaño nominal de la tubería - 2 * schedule de la tubería. 5m
L Longitud de la tubería 184 m
V Velocidad promedio del fluido – la velocidad media del flujo en la sección transversal. 5.857 m/s
u Viscosidad dinámica – la viscosidad dinámica del líquido de trabajo. 0.001002 Kg/(m.s)
ρ Densidad – la densidad del líquido de trabajo a la temperatura de referencia. 1000 Kg/m3
RESULTADOS:
Re Número de Reynolds – determina el tipo de flujo en la tubería. 𝑅 _𝑒= (𝜌∗ 𝐷∗ 𝑉)/𝜇 29226546.91 -
Laminar: Retubería < 2300
Transitorio: 2300 ≤ Retubería ≤ 4000
Turbulento: Retubería > 4000 Tipo de flujo en la tubería: Turbulento -
1. Solución por proceso de iteración
- Ecuación de Colebrook y White: 0.9999752968 -
¡Solo para flujos turbulentos!
f Factor de fricción ¡Solo para flujos turbulentos! 0.0109932892 -
¡Solo para flujos turbulentos!
2. Ecuaciones de Wood (1966)
0.0105808144
Christos Samaras 10 + 1 Ways To Find The Friction Factor In Pipes Page 1 of 16
, 1.221431799
0.4403391321
f Factor de fricción 0.0112108937
1) SI
Limitaciones:
Limitaciones:
2) SI
3. Ecuaciones de Swamee - Jain (1976)
f Factor de fricción - -
1) NO -
Limitaciones:
2) SI -
Christos Samaras 10 + 1 Ways To Find The Friction Factor In Pipes Page 2 of 16
, 4. Ecuaciones de Churchill (1977)
7.689589E+22 -
5.465337E-47 -
f Factor de fricción 0.0110243273 -
¡Válido para todos los números de Reynolds (Re)¡
5. Ecuación de Chen (1979)
f Factor de fricción 0.0109971405 -
¡Válido para todos los números de Reynolds (Re)¡
6. Ecuación de Round (1980)
6. Ecuación de Round (1980)
f Factor de fricción ¡Solo para flujos turbulentos! 0.0119611567 -
Christos Samaras 10 + 1 Ways To Find The Friction Factor In Pipes Page 3 of 16
DATOS:
e Rugosidad de la tubería 0.0003 m
D Diámetro interno de la tubería = tamaño nominal de la tubería - 2 * schedule de la tubería. 5m
L Longitud de la tubería 184 m
V Velocidad promedio del fluido – la velocidad media del flujo en la sección transversal. 5.857 m/s
u Viscosidad dinámica – la viscosidad dinámica del líquido de trabajo. 0.001002 Kg/(m.s)
ρ Densidad – la densidad del líquido de trabajo a la temperatura de referencia. 1000 Kg/m3
RESULTADOS:
Re Número de Reynolds – determina el tipo de flujo en la tubería. 𝑅 _𝑒= (𝜌∗ 𝐷∗ 𝑉)/𝜇 29226546.91 -
Laminar: Retubería < 2300
Transitorio: 2300 ≤ Retubería ≤ 4000
Turbulento: Retubería > 4000 Tipo de flujo en la tubería: Turbulento -
1. Solución por proceso de iteración
- Ecuación de Colebrook y White: 0.9999752968 -
¡Solo para flujos turbulentos!
f Factor de fricción ¡Solo para flujos turbulentos! 0.0109932892 -
¡Solo para flujos turbulentos!
2. Ecuaciones de Wood (1966)
0.0105808144
Christos Samaras 10 + 1 Ways To Find The Friction Factor In Pipes Page 1 of 16
, 1.221431799
0.4403391321
f Factor de fricción 0.0112108937
1) SI
Limitaciones:
Limitaciones:
2) SI
3. Ecuaciones de Swamee - Jain (1976)
f Factor de fricción - -
1) NO -
Limitaciones:
2) SI -
Christos Samaras 10 + 1 Ways To Find The Friction Factor In Pipes Page 2 of 16
, 4. Ecuaciones de Churchill (1977)
7.689589E+22 -
5.465337E-47 -
f Factor de fricción 0.0110243273 -
¡Válido para todos los números de Reynolds (Re)¡
5. Ecuación de Chen (1979)
f Factor de fricción 0.0109971405 -
¡Válido para todos los números de Reynolds (Re)¡
6. Ecuación de Round (1980)
6. Ecuación de Round (1980)
f Factor de fricción ¡Solo para flujos turbulentos! 0.0119611567 -
Christos Samaras 10 + 1 Ways To Find The Friction Factor In Pipes Page 3 of 16
