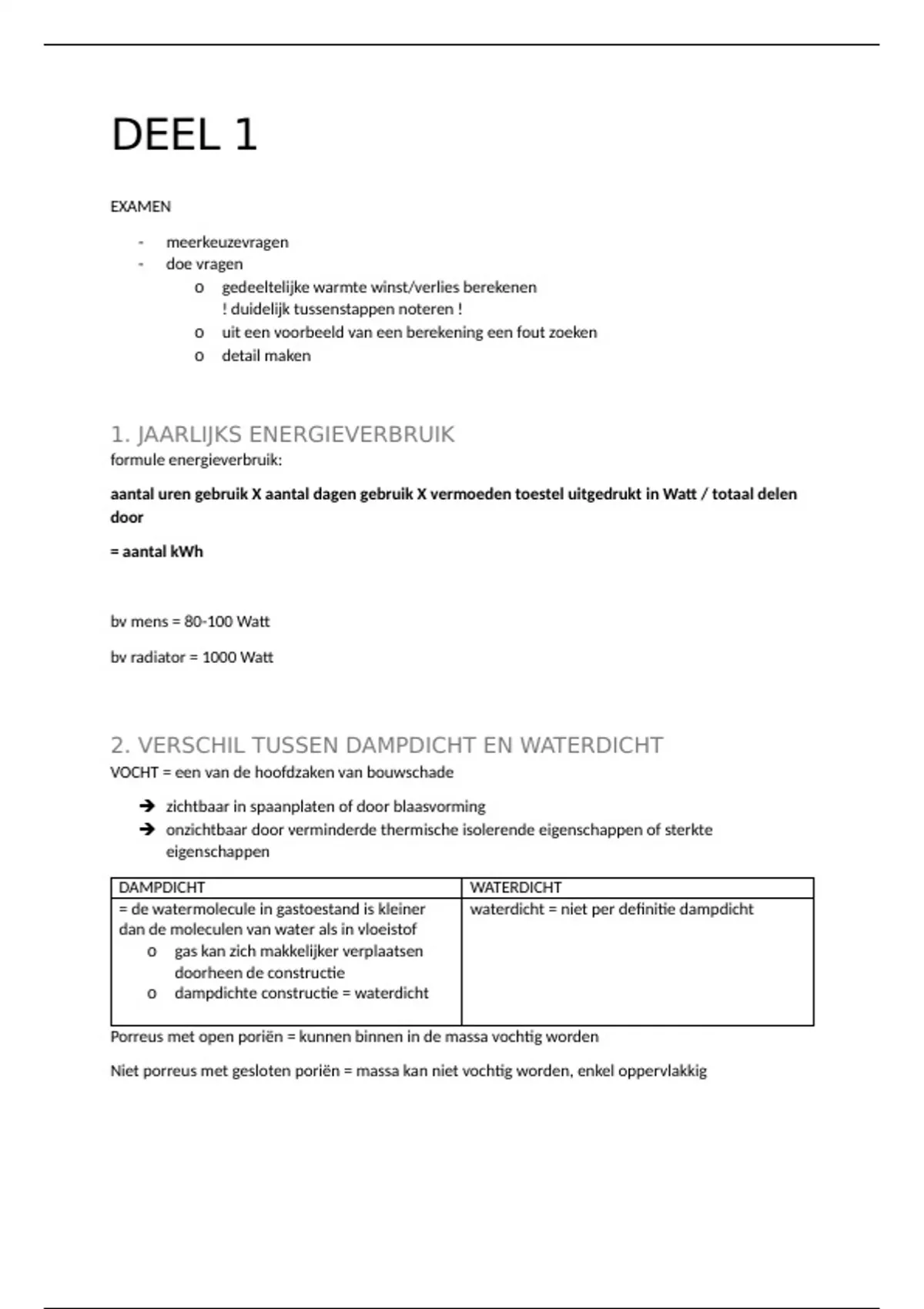

DEEL 1
EXAMEN
- meerkeuzevragen
- doe vragen
o gedeeltelijke warmte winst/verlies berekenen
! duidelijk tussenstappen noteren !
o uit een voorbeeld van een berekening een fout zoeken
o detail maken
1. JAARLIJKS ENERGIEVERBRUIK
formule energieverbruik:
aantal uren gebruik X aantal dagen gebruik X vermoeden toestel uitgedrukt in Watt / totaal delen
door
= aantal kWh
bv mens = 80-100 Watt
bv radiator = 1000 Watt
2. VERSCHIL TUSSEN DAMPDICHT EN WATERDICHT
VOCHT = een van de hoofdzaken van bouwschade
zichtbaar in spaanplaten of door blaasvorming
onzichtbaar door verminderde thermische isolerende eigenschappen of sterkte
eigenschappen
DAMPDICHT WATERDICHT
= de watermolecule in gastoestand is kleiner waterdicht = niet per definitie dampdicht
dan de moleculen van water als in vloeistof
o gas kan zich makkelijker verplaatsen
doorheen de constructie
o dampdichte constructie = waterdicht
Porreus met open poriën = kunnen binnen in de massa vochtig worden
Niet porreus met gesloten poriën = massa kan niet vochtig worden, enkel oppervlakkig
,3. VERSCHILLENDE MECHANISMEN VAN VOCHTTRANSPORT
VOCHT (in een materiaal) = gevolg van water of damptransport
VOCHT (in constructie) = regenwater, waterdruk in kelders, zwembaden
1. transport als damp
= geen water in vloeibare toestand
2. transport in vloeibare toestand (= capillaire werking)
-> capillair: water en vocht gaat naar boven, opstijgend vocht (bv van de kelder naar boven)
= tegen de zwaartekracht
Probleem:
- waterlekken door leidingswater of warmteinstallatie
- regenopname en regendoorslag
- opstijgend vocht
- externe waterdruk (bv in kelders, zwembaden, …)
Oplossing:
- gebruiken van een waterkerende laag
- pleisterwerk mag je niet pleisteren tot onder de waterkering!! , maar start vanaf de
waterkerende laag
- bepalen van freatisch oppervlak
4. VERSCHIL TUSSEN OPPERVLAKTECONDENSATIE EN
INWENDIGE CONDENSATIE
OPPERVLAKTECONDENSATIE INWENDIGE CONDENSATIE
= vorming van condensatie op zichtbare = vorming van condensatie in een constructie
wandoppervlakken
Gevolg: schimmelvorming
,5. FYSISCHE BENADERING VAN WATERDAMP IN DE LUCHT
LUCHT = bevat bepaalde hoeveelheid waterdamp
-> mengsel van waterdamp en droge lucht
-> wordt beschouwd als gas waarvan de druk kan worden bepaald (luchtdruk)
-> damp wordt opgenomen door de droge lucht
! warme lucht bevat veel meer damp dan koude lucht!
- elke temperatuur heeft een bepaalde hoeveelheid waterdamp en een maximaal op te
nemen waterdamp = lucht is dan verzadigd met waterdamp
- veroorzaken waterdruppels
- maximale dampdruk = verzadigingsspanning (Pa)
bereken van dampdruk
1. zie tabel voor de verzadiging bij de gegeven temperatuur
2. formule gebruiken van de relatieve vochtigheid
3. formule omvormen en p zoeken
6. PRINCIPES VAN VERZADINGING MET WATERDAMP,
VERZADINGSSPANNING EN DE GRAFISCHE EN NUMMERIEKE
WEERGAVE
VERZADIGINGSCURVE = verband tussen verzadingsspanning en temperatuur
7. PRINCIPE VAN RELATIEVE VOCHTIGHEID
RELATIEVE VOCHTIGHEID (RV) = verhouding tussen de aanwezige dampdruk (p) en de
verzadigingsdampdruk (p’) bij eenzelfde temperatuur
RV = 100Xp/p’
8. KLASSEN BINNENKLIMAAT
= 4 binnenklimaatklassen op basis van de jaargemiddelde dampdrukken
, 9. RELATIE TUSSEN DAMPDRUK BINNEN EN BUITEN
dampdruk binnen heeft NIETS te maken met de dampdruk buiten!!
Dampdruk binnen verlagen:
1. vochtproductie binnen het gebouw verminderen
2. meer ventileren
3. combinatie van 1 en 2
10. PRINCIPE VAN VERZADIGING, verschil isobaar en isotherm
Indien RV boven 100% => condensatie
zie grafiek: onder de curve is condensatie onmogelijk
2 manieren om tot verzadiging van damp in de lucht te komen
ISOBARE MANIER (=constante druk) ISOTHERME MANIER (= constante temperatuur)
gelijke druk, maar we doen niet aan de druk gelijke temperatuur, maar we doen niets aan de
zelf, maar gaan iets veranderen aan de temperatuur, maar we gaan het vochtgehalte
temperatuur -> verlaging van de temperatuur doen stijgen -> toevoegen van waterdamp
gevolg: condensatie en verlaging van de gevolg: condensatie
dampdruk
Werkelijke toestandsverandering bij verzading = combinatie van luchtbevochting en
temperatuurdaling
11. HET PRINCIPE VAN OPPERVLAKTECONDENSATIE EN
SCHIMMELVORMING
OPP CONDENSATIE IS HET GEVOLG VAN:
1. temperatuurverschil tussen binnen en buiten
2. woonvocht door waterdampproductie (bv menselijke activiteiten)
3. bouwfysische eigenschappen van constructie elementen
Oppervlaktecondensatie ontstaat wanneer bij een gegeven dampdruk pi de
oppervlaktetemperatuur Toi lager ligt dan het dauwpunt Td van de omgevende binnenlucht.
=> zorgt voor verzadiging van de lucht aan het binnenoppervlak
=> wanneer dauwpuntstemperatuurs aan het oppervlak wordt bereikt
SCHIMMELVORMING
