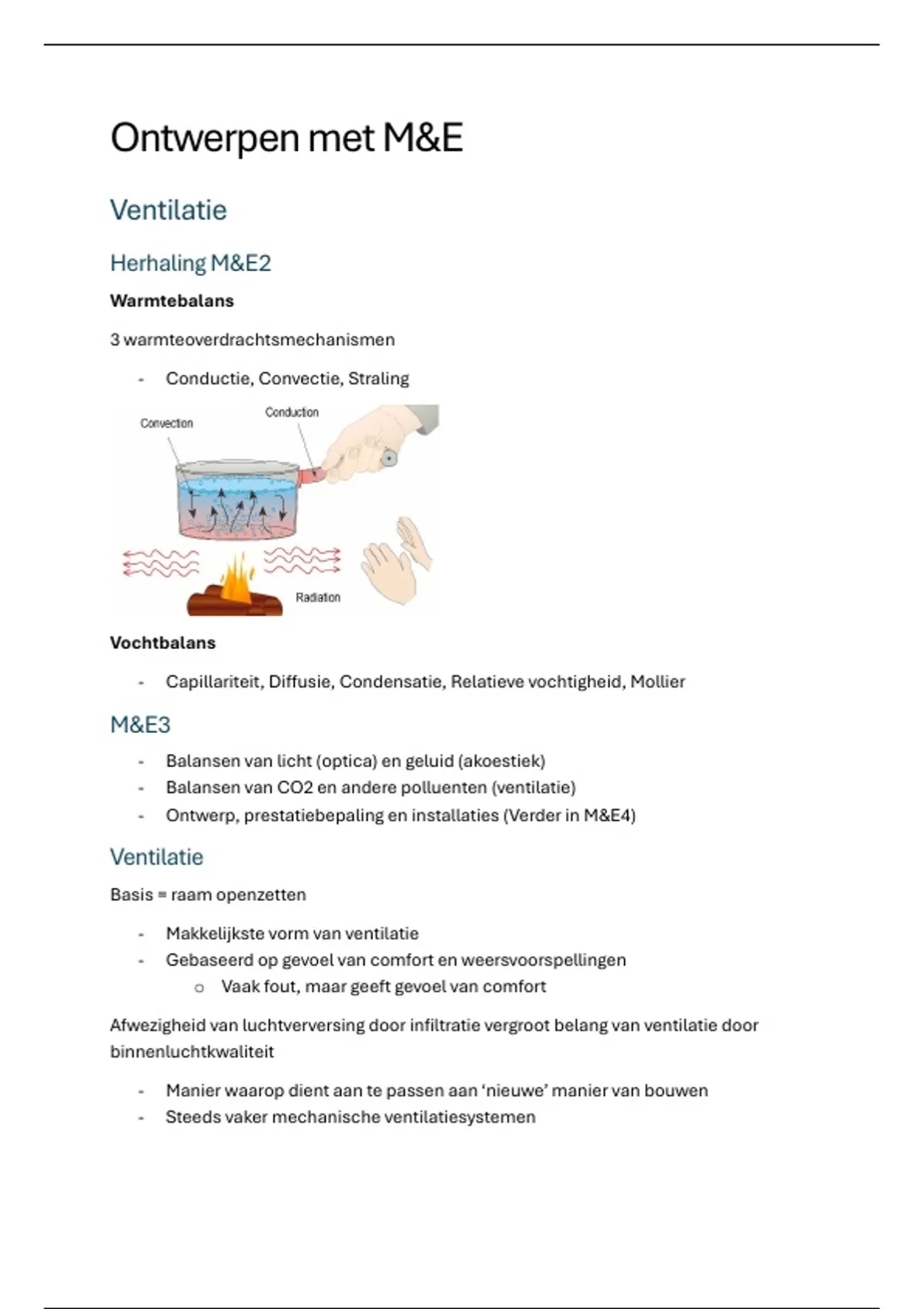

Ontwerpen met M&E
Ventilatie
Herhaling M&E2
Warmtebalans
3 warmteoverdrachtsmechanismen
- Conductie, Convectie, Straling
Vochtbalans
- Capillariteit, Di:usie, Condensatie, Relatieve vochtigheid, Mollier
M&E3
- Balansen van licht (optica) en geluid (akoestiek)
- Balansen van CO2 en andere polluenten (ventilatie)
- Ontwerp, prestatiebepaling en installaties (Verder in M&E4)
Ventilatie
Basis = raam openzetten
- Makkelijkste vorm van ventilatie
- Gebaseerd op gevoel van comfort en weersvoorspellingen
o Vaak fout, maar geeft gevoel van comfort
Afwezigheid van luchtverversing door infiltratie vergroot belang van ventilatie door
binnenluchtkwaliteit
- Manier waarop dient aan te passen aan ‘nieuwe’ manier van bouwen
- Steeds vaker mechanische ventilatiesystemen
,Natuurlijke ventilatie
- Drijvende krachten (wind etc.)
- Weinig controle
- Comfort problemen
- Vrij beschikbaar
- Kan fout e:ect hebben (kwaliteit binnenlucht niet altijd beter)
Mechanische ventilatie
- Elektrische ventilatoren
- Verbeterde regelbaarheid
- Filtering inlaatlucht
- Warmteterugwinning
- Gebruik hulpenergie
Binnenlucht verwarmd, vervuild en bevochtigd door mensen, processen en
bouwmaterialen
è Teveel warmte, vocht en vervuiling afgevoerd
o Koude lucht kan minder vocht opnemen => buitenlucht = droger
Ventilatie = gewenste stroming van lucht door natuurlijk of mechanisch geïnduceerde
drukverschillen
In/exfiltratie = ongewenste stroming van lucht door openingen in gebouwenveloppe
è Teveel in/exfiltratie belemmert goede werking van ventilatieprocessen
è Ventilatie vereist luchtdichtheid
Winter -> infiltratie en ventilatie kunnen aanleiding geven tot ongewenste
tochtverschijnselen en energieverliezen
Zomer -> ventilatie kan overtollige warmte afvoeren = FREE COOLING
Daarom energie-e:icient ventileren om te zorgen voor goede binnenluchtkwaliteit (IAQ =
Indoor Air Quality) en thermisch comfort
Bijkomende voordelen:
- Oppervlakte condensatie weg-ventileren i.p.v. isolatie plaatsen
- Ontwikkeling huisstofmijt afremmen
- Verminderen schadelijke uitwasemingen van bouwmaterialen
NBN15251 beoogt gezond binnenmilieu adhv
- Buitenluchtkwaliteit OAQ
- Binnenluchtkwaliteit IAQ
- IDA (InDoor Air) klassen
, - Filterprestaties van verluchtingssysteem
è verschilt van tijdstip
(ochtendspits,…)
è ODA 1 & 2 niet meer haalbaar
door opwarming klimaat
è IDA1 = hoge IAQ
è IDA4 = lage IAQ
CO2-productie mens: Gco2 = 0,16.M (l/h.pers)
Voelbare warmte -> warmte die men aanvoelt
Latente warmte -> warmte die je niet voelt (bij faseovergangen)
1 MET is 58,2 W/m2 -> zittende persoon in rust (1,8m2)
- Ci = CO2 gehalte interior -> Ce = CO2 gehalte exterior
- P = aantal personen -> Gco2 = productie per persoon
- N = ventilatievoud -> ingeblazen verse lucht/ u/ inhoud ruimte = 1/H OF ach
- V = volume ruimte
Gemeten CO2 gehalte mag 3% van tijd hoger liggen dan grenswaarde van IDA klasse bij
verblijf <8u en 0,5% bij >8u
Ventilatievoud in 1/h
Vochtproductie huishoudelijke activiteit:
- Gemiddeld 7,5l/dag
- Wasdag + binnen drogen 15l/dag
Bij ventilatievoud 1 1/h -> Dp = 300 Pa
