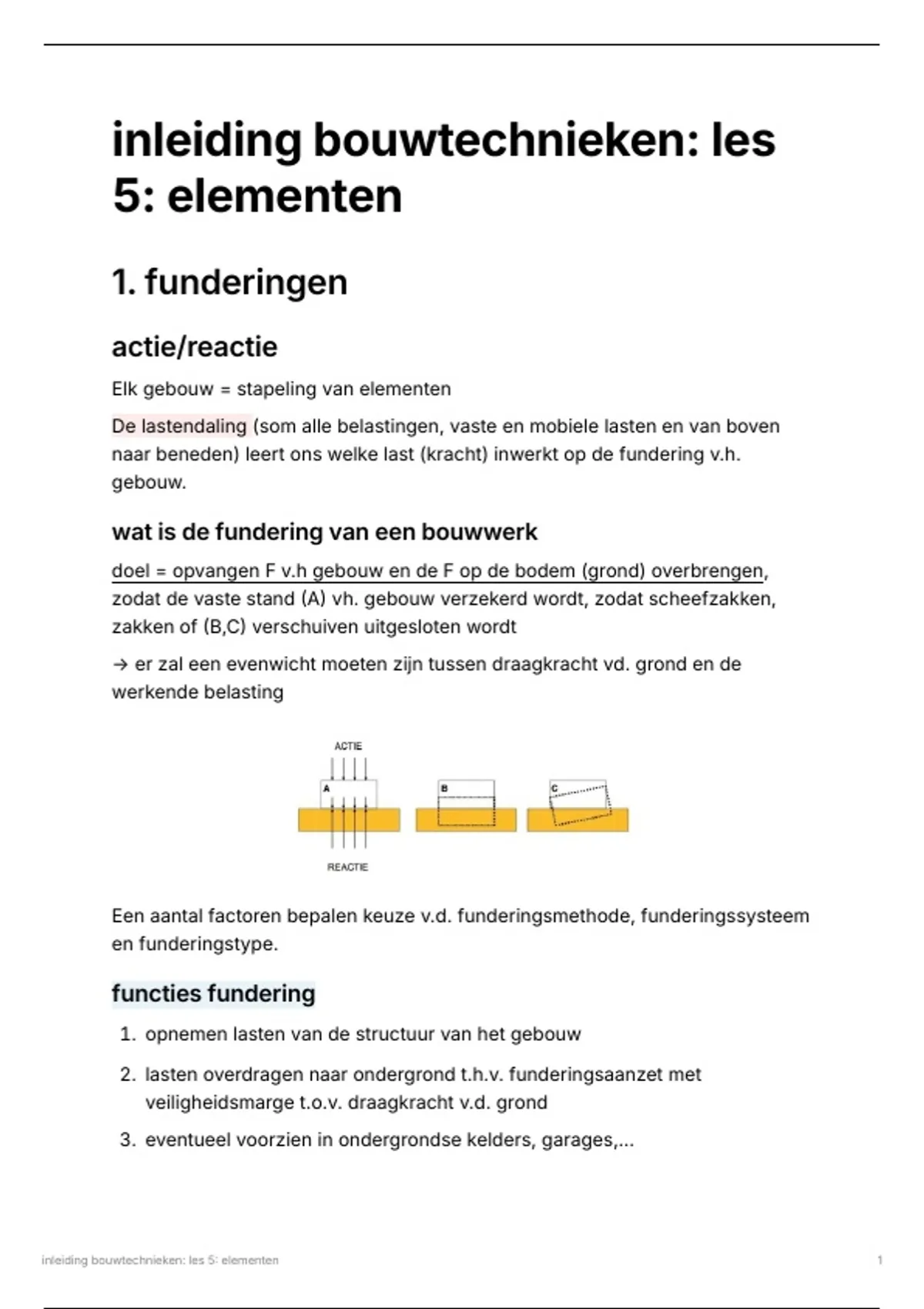

inleiding bouwtechnieken: les
5: elementen
1. funderingen
actie/reactie
Elk gebouw = stapeling van elementen
De lastendaling (som alle belastingen, vaste en mobiele lasten en van boven
naar beneden) leert ons welke last (kracht) inwerkt op de fundering v.h.
gebouw.
wat is de fundering van een bouwwerk
doel = opvangen F v.h gebouw en de F op de bodem (grond) overbrengen,
zodat de vaste stand (A) vh. gebouw verzekerd wordt, zodat scheefzakken,
zakken of (B,C) verschuiven uitgesloten wordt
→ er zal een evenwicht moeten zijn tussen draagkracht vd. grond en de
werkende belasting
Een aantal factoren bepalen keuze v.d. funderingsmethode, funderingssysteem
en funderingstype.
functies fundering
1. opnemen lasten van de structuur van het gebouw
2. lasten overdragen naar ondergrond t.h.v. funderingsaanzet met
veiligheidsmarge t.o.v. draagkracht v.d. grond
3. eventueel voorzien in ondergrondse kelders, garages,…
inleiding bouwtechnieken: les 5: elementen 1
, invloed van grondsamenstelling
alluviale grond in BE en NL = uit klei, zand, water en lucht
opletten met water → is een belangrijke factor die het draagvermogen v.d.
grond bepaald.
Als water wordt weggenomen uit de grond → kan indrukken
Als nog extra op gedrukt wordt → lucht weggedrukt → korrels zand of
kleischilfers worden dan ingedrukt.
Als we dan water gaan toevoegen → diezelfde grond zet uit (in alle
richtingen) → soort op-en-neerbeweging krijgen die we niet willen →
heeft invloed op stabiliteit gebouw
bij voorkeur op zandgrond funderen → minder onderhevig aan uitzetting en
krimp door water & korrels liggen zeer dicht en dat is stabiel (zoals grind)
niet samenhangende soorten
grind en zand : beperkte zakking
wel samenhangende soorten
klei, leem en veen
deze gronden zijn onderhevig aan vormverandering o.i.v. water & de
draagkracht ervan is niet altijd dezelfde.
inleiding bouwtechnieken: les 5: elementen 2
, De hoeveelheid water bepaalt hoe de grond zich gedraagt onder belasting
van de het gebouw.
Uitzetting en krimp in functie van meer en minder water moeten aanzetten
tot voorzichtigheid om te funderen op deze lagen.
veen en humus
bevatten organische resten van planten → daardoor samendrukbaar & niet
geschikt om een gebouw op te laten rusten.
Inzakken v.d. grond = realiteit & grote zettingen zijn verwacht
vaste grondsoort: rotsgrond
bij ons bijna nooit → opletten, verloop mag niet golvend zijn (kans tot afglijden
v.d. funderingsconstructie)
bij ons: gemengde grond
gevaar: zettingen → gevolg = barsten, breuken, verzakkingen
kan integraal zijn: over volledig gebouw door verkeerde ondergrond
kan differentieel zijn: door verschil in last binnen gebouw, zwaar belaste deel
kent grotere zetting dan minder belast deel
inleiding bouwtechnieken: les 5: elementen 3
, draagvermogen
= verticale tegendruk v.d. bouwgrond tegen de fundering
bepaald door verschillende factoren
eigenschappen grond
diepte, soort en dikte verschillende grondlagen → bv. veenlaag door
samendrukbaarheid zal bovenliggende grond benadelen
vorm, afmetingen en stijfheid fundering
watergehalte en stand v.h. grondwater
kan bepaald worden op verschillende manieren
putten graven
gebruik van desondeerstaaf
uitvoeren van oppervlaktesonderingen
uitvoeren van grondboringen
uitvoeren van diepsonderingen
uitvoeren van proefbelastingen
laboratoriumonderzoek
groot gebouw werkt met paalfunderingen, klein
huisje heeft andere fundering
Een diepsondering, een sonderingsproef
inleiding bouwtechnieken: les 5: elementen 4
