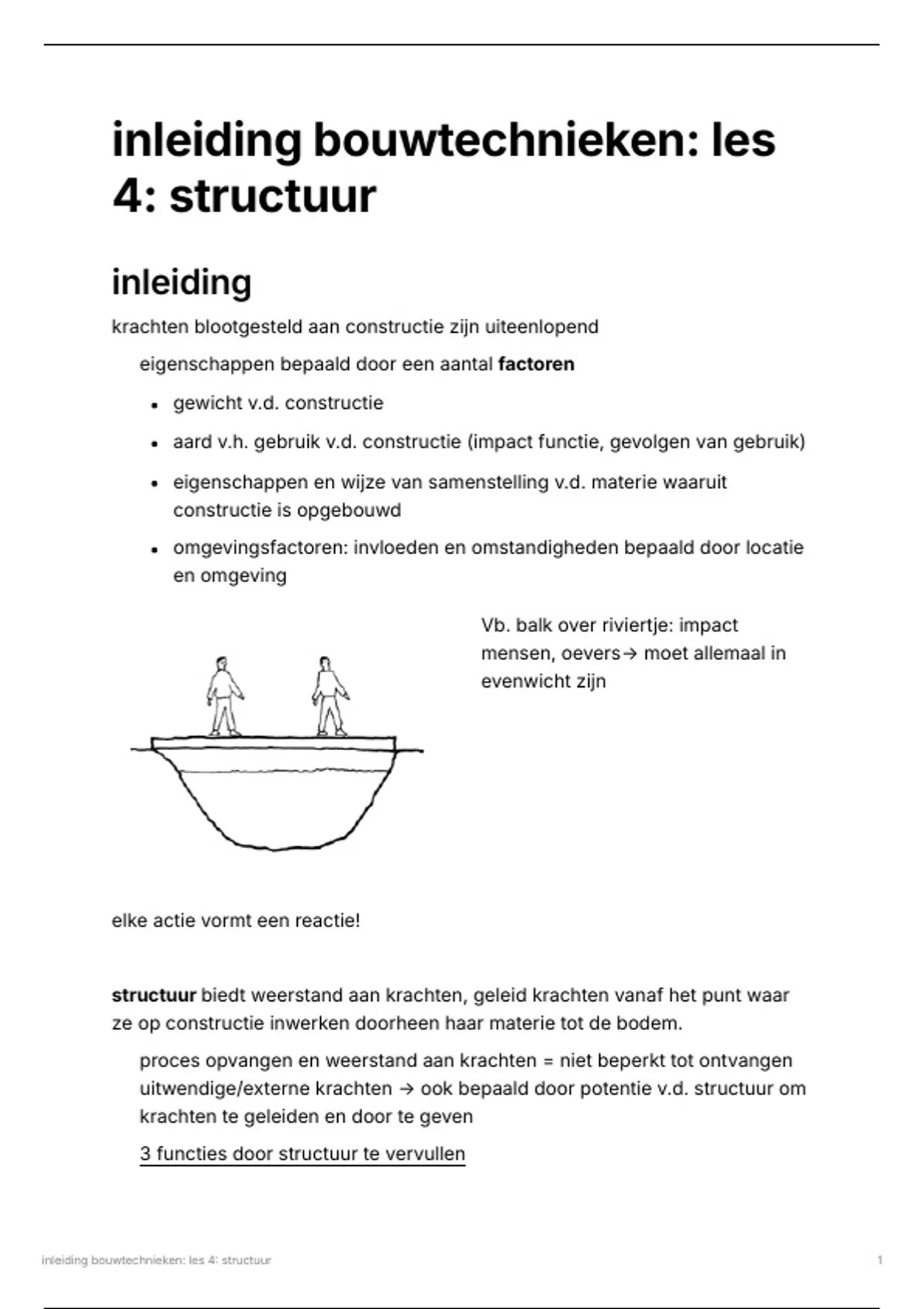

inleiding bouwtechnieken: les
4: structuur
inleiding
krachten blootgesteld aan constructie zijn uiteenlopend
eigenschappen bepaald door een aantal factoren
gewicht v.d. constructie
aard v.h. gebruik v.d. constructie (impact functie, gevolgen van gebruik)
eigenschappen en wijze van samenstelling v.d. materie waaruit
constructie is opgebouwd
omgevingsfactoren: invloeden en omstandigheden bepaald door locatie
en omgeving
Vb. balk over riviertje: impact
mensen, oevers→ moet allemaal in
evenwicht zijn
elke actie vormt een reactie!
structuur biedt weerstand aan krachten, geleid krachten vanaf het punt waar
ze op constructie inwerken doorheen haar materie tot de bodem.
proces opvangen en weerstand aan krachten = niet beperkt tot ontvangen
uitwendige/externe krachten → ook bepaald door potentie v.d. structuur om
krachten te geleiden en door te geven
3 functies door structuur te vervullen
inleiding bouwtechnieken: les 4: structuur 1
, ontvangen/opnemen krachten
geleiden van krachten
doorgeven krachten
= krachtverloop
= geen probleem zolang vorm object de richting v.d. inwerkende
krachten volgt
bij zwaartekracht: kan bestaan als object meest directe/kortste manier
verbonden is met plaats lastenoverdracht (aarde) bv rotsblok op grond
problemen: krachtenverloop niet rechtstreeks maar w. omgeleid
= meest voorkomend in constructies, vormgegeven om functie te
ondersteunen die geen rekening houdt met natuurlijk krachtenverloop
daarom structureel systeem dat rekening houdt met:
aanwezigheid krachten en omvang hiervan
transport krachten en richting van verloop
overdracht krachten tussen elementen, objecten, materie (bv. hoe
komen ze v.h. dak naar de aarde
1. krachten
zwaartekracht
= meest constante kracht, die 2 massa’s op elkaar uitoefenen
gravitatiewet Newton: geeft aantrekkingskracht tussen 2 puntmassa’s &
homogene bolvormige lichtamen
→ aarde is niet homogeen → zwaartekracht op sommige plaatsen groter
zwaartekracht- of valversnelling: gemiddeld 9.81m/s2 → afgerond 10m/s2
kracht: elke oorzaak van vervorming in de toestand van rust/beweging v.e.
lichaam
inleiding bouwtechnieken: les 4: structuur 2
, F=m.a = massa . versnelling = Newton N
massa blijft hetzelfde, versnelling laat grotere kracht voorkomen
1kN = 1000N= 100 kg
1N= 100g
1MN= 1000kN= 1.000.000 N
Fz= m.g = massa . valversnelling (9.81) = verticale kracht
trager op maan want kleinere valversnelling
In gebouwen denken: wat is de kracht i.p.v. wat is het gewicht
Massa en kracht = heel verschillend! Massa heeft niets met de impact te maken
vector
kracht = vectoriële grootheid
richting, zin, grootte en aangrijpingspunt
positie bepaald door coördinaten in assenstelsel: 2D/3D
bewerkingen met krachten: samenvoegen en ontbinden
als meerdere krachten samen optreden → gecombineerd = resultante
omgekeerd: ontbinden → vereenvoudigen in loodrecht, verticaal en
horizontaal
inleiding bouwtechnieken: les 4: structuur 3
, externe krachten
nuttige last:
eigen gewicht:
toevallige last:
lasten/belastingen omvatten totaliteit uitwendige/externe krachten op
constructie → diversiteit aan belastingen → classificaties
volgens duurtijd: permanent/veranderlijke belasting
volgens veiligheidsniveau: normale en accidentele belastingen
statische en dynamische belastingen
volgens richting: horizontaal (wind), verticaal, schuin (wind)
volgens grootte en vorm aangrijpingszone: puntlast, lijnlast, vlaklast
1. permanente belasting (volgens duurtijd)
= kracht uitgevoerd met constante intensiteit gedurende gehele levensduur
constructie
zal in loop van tijd weinig in grootte variëren
bv. gronddruk tegen kelderwanden
voor- en nadeel, reden waarom gebouw blijft bestaan, geeft druk op bv
kelderwanden
inleiding bouwtechnieken: les 4: structuur 4
