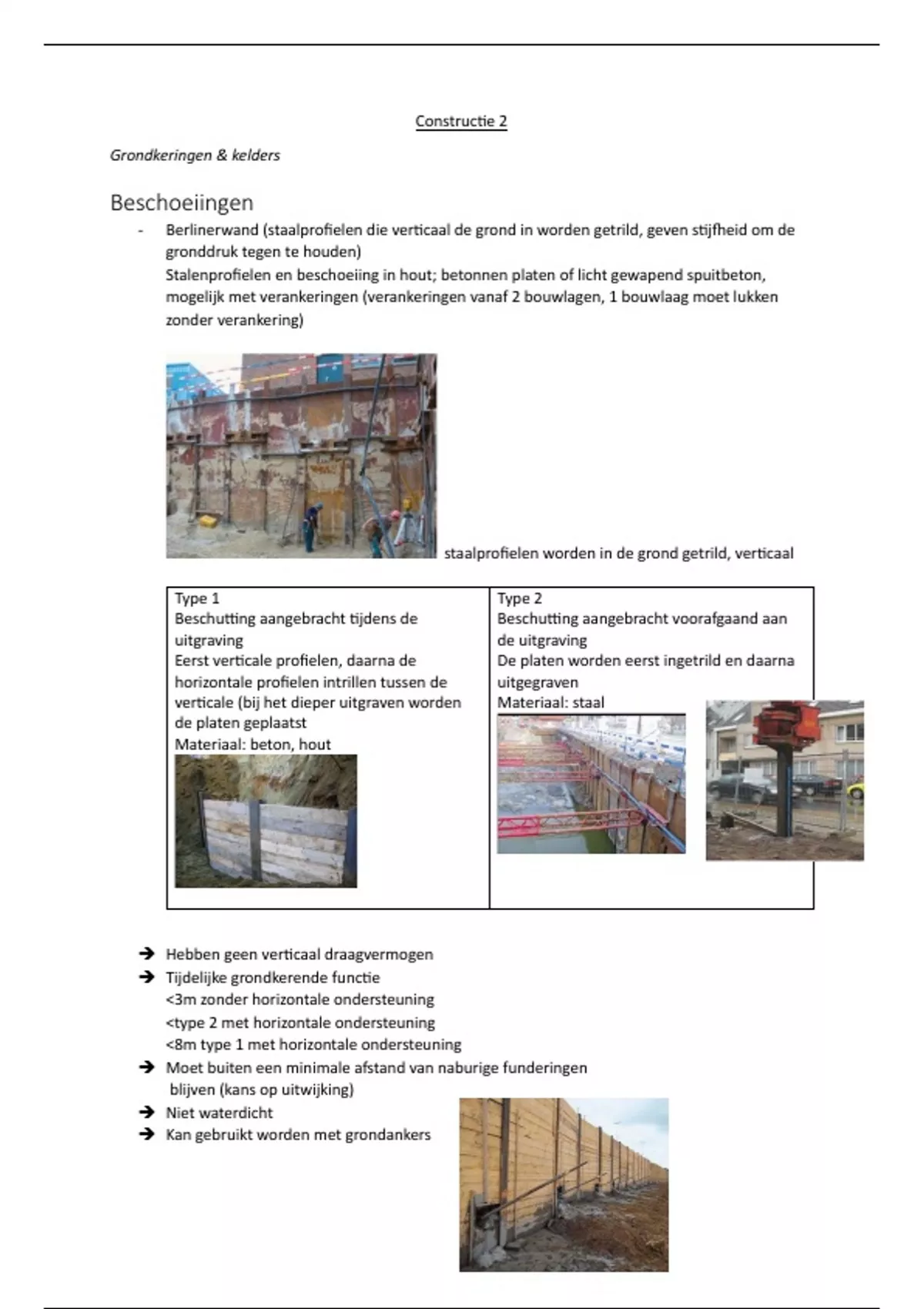

Construc)e 2
Grondkeringen & kelders
Beschoeiingen
- Berlinerwand (staalprofielen die ver)caal de grond in worden getrild, geven s)j;eid om de
gronddruk tegen te houden)
Stalenprofielen en beschoeiing in hout; betonnen platen of licht gewapend spuitbeton,
mogelijk met verankeringen (verankeringen vanaf 2 bouwlagen, 1 bouwlaag moet lukken
zonder verankering)
staalprofielen worden in de grond getrild, ver)caal
Type 1 Type 2
BeschuHng aangebracht )jdens de BeschuHng aangebracht voorafgaand aan
uitgraving de uitgraving
Eerst ver)cale profielen, daarna de De platen worden eerst ingetrild en daarna
horizontale profielen intrillen tussen de uitgegraven
ver)cale (bij het dieper uitgraven worden Materiaal: staal
de platen geplaatst
Materiaal: beton, hout
è Hebben geen ver)caal draagvermogen
è Tijdelijke grondkerende func)e
<3m zonder horizontale ondersteuning
<type 2 met horizontale ondersteuning
<8m type 1 met horizontale ondersteuning
è Moet buiten een minimale afstand van naburige funderingen
blijven (kans op uitwijking)
è Niet waterdicht
è Kan gebruikt worden met grondankers
,- Damwand
Stalen platen die in de grond worden getrild, kunnen waterdicht
uitgevoerd worden
Trapezium vormige stalenplaten
Plaatsing damplanken
o Intrillen -> trilblok
o Heien -> dieselblok, vrij valblok, hydraulische hamer
Beperkt ver)caal draagvermogen
Grote verplaatsing te verwachten, heeW ook een
horizontale uitzeHng
Toepassingsgebied
o Grondkerende, waterremmende en/of dragende
func)e
o Vaak )jdelijke func)e, soms ook permanent (als
fundering)
o Wordt heel vaak toegepast
Recupera)e van damplanken: er is steeds een zekere holte in de grond, deze wordt opgevuld
met cementmortel
- Secanspalenwand
Betonnen palen die in elkaar worden verwoven
Type 1: in elkaar geplaatste palen (secanspalenwand)
Materiaal: verbuisde avegaarpalen
)jdelijke waterremmende func)e (vochtplekken
en stagnerende waterdruppels niet al)jd
vermijdbaar)
Type 2: rakend naast elkaar geplaatste palen of palen met
een geringe tussenafstand (tangenspalenwand)
Wordt minder toegepast
Kan met wapening of staalprofielen erin
geen waterkerende func)e (gevaar voor hangende watertafel bij gelaagde
ondergrond)
Weinig horizontale uitwijking -> kan dicht bij een bestaand gebouw
1 op de 2 palen gewapend
Vervormingen van een palenwand zijn in vergelijkbare omstandigheden al)jd kleiner dan
deze bij Berlijnse wanden of damwanden
Kan er een gebouw opze\en -> goeie fundering
Toepassingsgebieden
o Grondkerende en dragende func)e mogelijk, zowel )jdelijk als permanent
o Keringen tot grote diepte (14m), eventueel naast gebouwen
Vooruit springende hoeken -> zeer moeilijk waterdicht -> pas na uitgraving zie je of er een
probleem is of niet
, - Slibwanden (Slijkwanden)
In de grond gevormde wanden van gewapend beton. Er wordt
uitgegraven met behulp van een grijper en een steunvloeistof
waarna de wapeningskorven geplaatst worden en er
gebetonneerd wordt
Toepassing -> grondkerend, waterremmend; dragend en meestal
een defini)ef karakter
Zeer grote dieptes mogelijk
Uitgraven in stross
Onderschroeiingen
- Doel
= het aanbrengen van funderingselementen onder een bestaande fundering om
o Het draagvermogen van de fundering te verhogen
o Een grondkerende wand te realiseren onder de bestaande fundering
- Verschil ondermetseling – onderschoeiing
o Ondermetseling: geen beschoeiing onder fundering
Ondermetselen van bestaande fundering
-> grond weggraven in stroken van 1 tot 1,5m breed en nieuwe fundering
aanbrengen
-> nieuw funderingselement uit metselwerk of beton
-> enkel mogelijk als de grond voldoende droog is (grondwaterpeil min. 0,5m)
-> uitgraven en aanbrengen fundering moet op dezelfde dag (door cohesie in de
grond)
-> max 1,2m onder het aanzetpeil van de fundering
-> uitvoering al)jd in opeenvolgende moten
-> alleen bij doorlopende funderingszolen (herverdeling van de belas)ngen moet
mogelijk zijn)
(eventuele verbreding onderaan)
-> al)jd iets dieper uitgraven dan nodig (0,5m)
-> zeer goedkope en eenvoudige methode -> kan door
“iedereen” gedaan worden
, o Onderschoeiing: uitvoering volledig binnen de beschoeide put
Onderschroeien van de bestaande funderingen
= aanbrengen van nieuwe fundering binnen
beschoeide put
-> uitvoering in moten van 1 tot 1,5m breed
-> grond wordt afgegraven in lagen van
ongeveer 40cm
-> er wordt systema)sch een beschoeiing
aangebracht over de volledige omtrek van de put
-> grotere dieptes mogelijk
-> uitvoering moet niet meer op één dag
-> herverdeling van de belas)ngen moet mogelijk zijn
-> grond moet volledig droog en beperkt cohesief zijn
Onderlinge verdeling tussen moten: wachtdozen met uitplooibare wapening
o Jetgrou)ng (VHP palen)
Onderschroeien van bestaande funderingen
-> micropalen, jet grout, …
-> wordt meer en meer toegepast, zeker aangewezen wanneer risico op zeHngen
= grond in situ vermengen met een watercementmengsel en zo groutkolommen te
vormen die kunnen dienst doen als funderingselementen
Uitvoeringswijze:
-> boorbuis wordt op de gewenste diepte gebracht, er wordt een grout
geïnjecteerd door een aantal kleine openingen onderaan de boorstang -> de
omliggende grondkorrels worden uit hun verband gerukt en vermengd met de
groutspecie -> door het langzaam optrekken van de roterende boorstang wordt zo
een groutkolom gevormd
-> de diameter van deze kolom wordt bepaald door de
injec)edruk, de optreksnelheid, de rota)esnelheid en het
bodemmateriaal in situ
-> in de verse specie kan wapening aangebracht worden
(stalen holle buis in de grond aanbrengen, onderaan deze buis is
een opening waardoor je een emulsie onder hoge druk kan laten
spuiten)
Mono-jet Bi-jet Tri-jet
Het losmaken en Methode analoog aan De grond wordt
vermengen van de grond mono-jet met dien losgesneden met een
geschiedt in principe in verstande dat de hogedruk waterstraal,
een con)nue beweging watercementstraal omhuld met een
door het onder hoge druk omhuld wordt met een luchtmantel. Daarna
inbrengen van een luchtmantel om de wordt de gecreëerde
watercementmengsel invloedstraal te vergoten ruimte opgevuld met
een water-
cementmengsel onder
rela)ef lage druk
