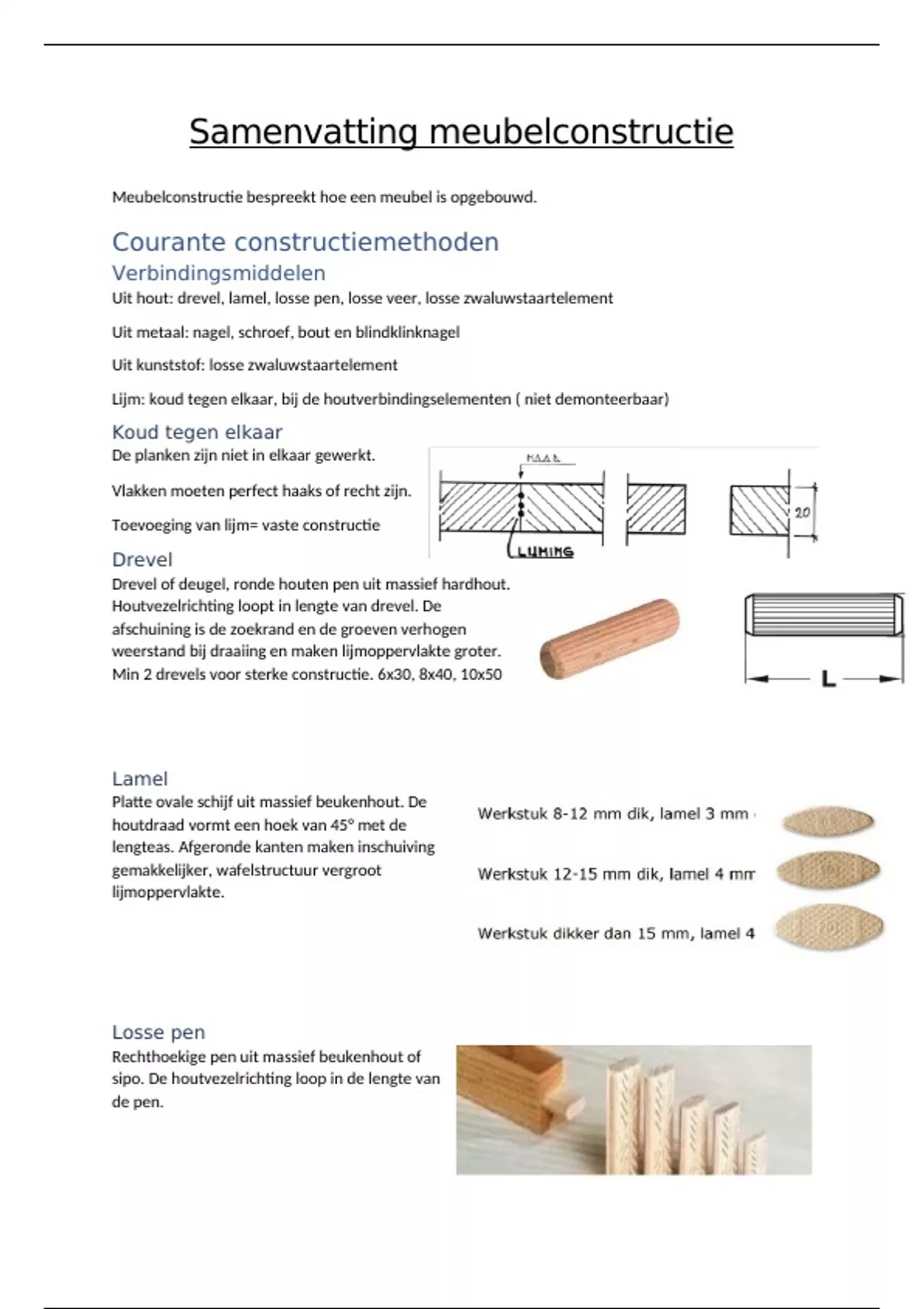

Samenvatting meubelconstructie
Meubelconstructie bespreekt hoe een meubel is opgebouwd.
Courante constructiemethoden
Verbindingsmiddelen
Uit hout: drevel, lamel, losse pen, losse veer, losse zwaluwstaartelement
Uit metaal: nagel, schroef, bout en blindklinknagel
Uit kunststof: losse zwaluwstaartelement
Lijm: koud tegen elkaar, bij de houtverbindingselementen ( niet demonteerbaar)
Koud tegen elkaar
De planken zijn niet in elkaar gewerkt.
Vlakken moeten perfect haaks of recht zijn.
Toevoeging van lijm= vaste constructie
Drevel
Drevel of deugel, ronde houten pen uit massief hardhout.
Houtvezelrichting loopt in lengte van drevel. De
afschuining is de zoekrand en de groeven verhogen
weerstand bij draaiing en maken lijmoppervlakte groter.
Min 2 drevels voor sterke constructie. 6x30, 8x40, 10x50
Lamel
Platte ovale schijf uit massief beukenhout. De
houtdraad vormt een hoek van 45° met de
lengteas. Afgeronde kanten maken inschuiving
gemakkelijker, wafelstructuur vergroot
lijmoppervlakte.
Losse pen
Rechthoekige pen uit massief beukenhout of
sipo. De houtvezelrichting loop in de lengte van
de pen.
,Losse veer
Wordt op maat gemaakt uit massief of
kwaliteitsvolle tri- of multiplexplaat.
Afgeschuinde hoeken zorgt voor makkelijkere
plaatsing. In elke plank wordt een groef gefreesd
in het midden van de houtdikte.
Losse zwaluwstaartelementen
Kunststof of gelamineerd hout. Zwaluwstaartvormige groef in beide werkstukken,
zwaluwstaartelement wordt er in vast gelijmd.
Nagel
Gemaakt van staaldraad. Nagel wordt rechtstreeks in het
materiaal gedreven. Het is een vaste constructie. Er zijn
draagnagels met kop en zonder kop.
Schroef
Gemaakt uit bv staal of messing. Kop van schroef is het enige zichtbare. Het is een demonteerbare
constructie.
Verzonken kop schroef met kruisgleuf: Voorboren en soevereinen zodat de
kop van de schroef verzonken is.
Lenskop schroef: kop van de schroef maakt deel uit van het uitzicht.
Bolkop schroef:
Spaanplaatschroef: Deze schroeven zijn voor spaan- en MDF platen
omdat ze een diepe en scherpe schroefdraad hebben die doorloopt
tot aan de kop.
Systeemschroef: De systeemschroef wordt gebruikt voor het monteren van
meubelbeslag in bestaande rijboringen met boorgatdiameter 5 mm. De
boringen zijn geënt op het 32 mm-systeem. De systeemschroef heeft een
speciale vorm: wel houtschroefdraad maar geen punt.
Het principe van het 32 mm-systeem: Voor een rijboring
worden er op voorhand gaten geboord op een afstand van
32 mm in verticale richting. In de horizontale richting is de
afstand 37 mm gemeten vanaf voorzijde. De afstand wordt
gemeten van center tot center, diameter boorgat is 5 mm.
, Bout
Een bout bestaat altijd uit 2 delen, een cilindrische staaf en een moer, beide zijn voorzien van een
metrische schroefdraad en een bepaalde diameter. Voorboren is noodzakelijk. Constructie is
demonteerbaar.
Constructiebout met zeskantmoer: De moer
kan vervangen worden door een dopmoer of
een vleugelmoer
Slotbout met zeskantmoer: Toegepast voor bevestigingen van hout op hout. Het vierkant gedeelte
onder de kop belet het meedraaien. Een vlakke sluitring voor
de moer verhindert het indringen in het hout.
Cilinderbout met binnenzeskant: Binnenzeskant laat toe de
kop diep in het hout te draaien zodat de voorzijde van de kop het
enige zichtbare deel.
Inserts voor hout
Kunststof mof: Heeft aan de buitenzijde weerhaken voor de
verankering in het boorgat. Aan de binnenzijde een metrische
schroefdraad voor de bevestiging van de bout
Indraaimoer: gemaakt uit metaal. Ze heeft aan de
buitenzijde een scherpe houtschroefdraad om in het hout te
draaien. Aan de binnenzijde een metrische schroefdraad
voor de bevestiging van de bout.
Inslagmoer: gemaakt uit metaal. Ze heeft weerhaken die in het hout gedreven
worden. Aan de binnenzijde een metrische schroefdraad voor de bevestiging
van de bout.
Blindklinknagel
Gemaakt uit aluminium. Bestaat uit een nagelbus (holle
klinknagel) die gemonteerd is op een stift die voorzien is
van een inkeping (afbreekplaats). Deze
verbindingsmethode is bijzonder geschikt wanneer de
achterzijde van een constructie niet of moeilijk bereikbaar
is. Het is een vaste constructie die niet demonteerbaar is.
Verbindingstype
Breedteverbinding
