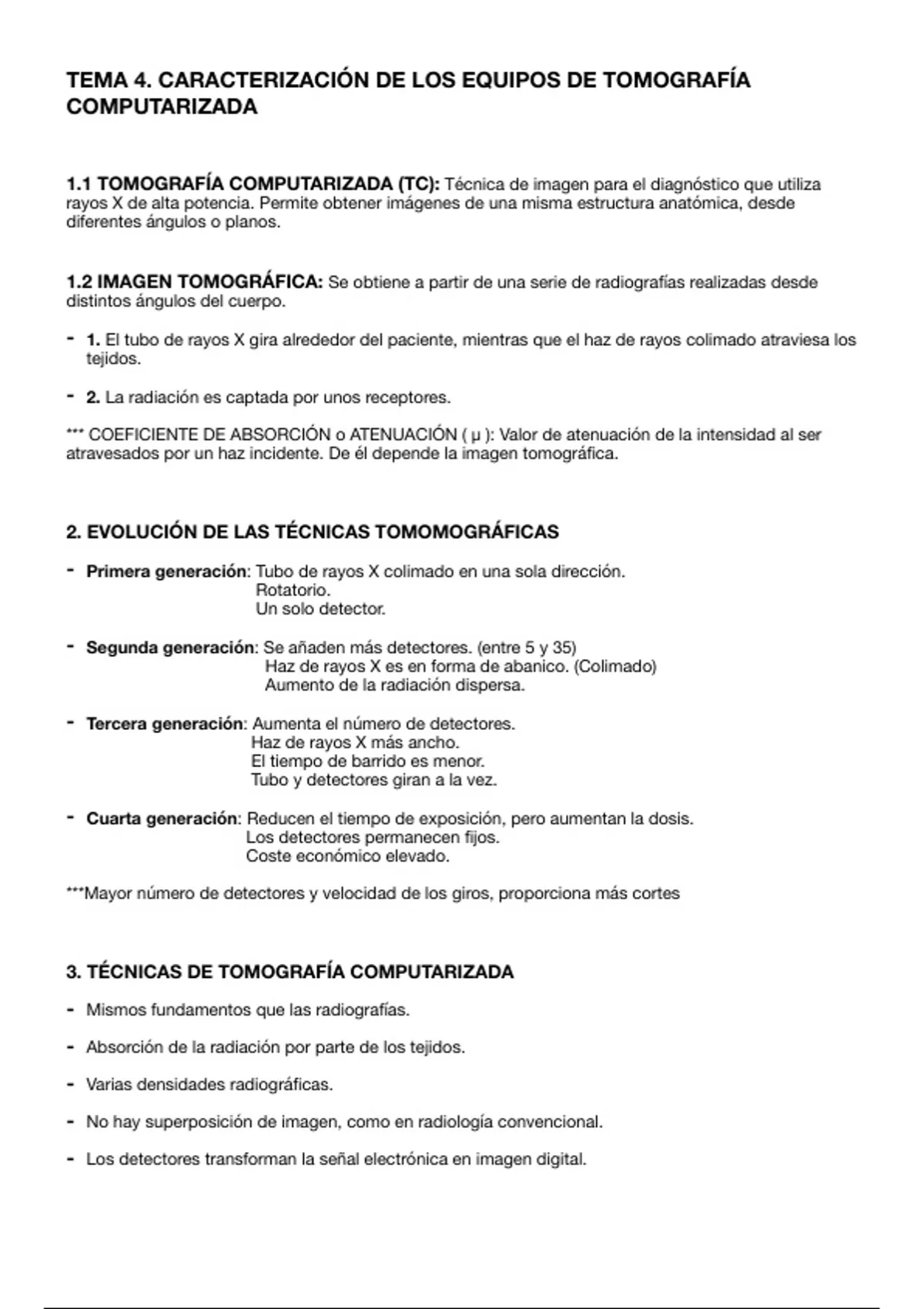

TEMA 4. CARACTERIZACIÓN DE LOS EQUIPOS DE TOMOGRAFÍA
COMPUTARIZADA
1.1 TOMOGRAFÍA COMPUTARIZADA (TC): Técnica de imagen para el diagnóstico que utiliza
rayos X de alta potencia. Permite obtener imágenes de una misma estructura anatómica, desde
diferentes ángulos o planos.
1.2 IMAGEN TOMOGRÁFICA: Se obtiene a partir de una serie de radiografías realizadas desde
distintos ángulos del cuerpo.
- 1. El tubo de rayos X gira alrededor del paciente, mientras que el haz de rayos colimado atraviesa los
tejidos.
- 2. La radiación es captada por unos receptores.
*** COEFICIENTE DE ABSORCIÓN o ATENUACIÓN ( µ ): Valor de atenuación de la intensidad al ser
atravesados por un haz incidente. De él depende la imagen tomográ ca.
2. EVOLUCIÓN DE LAS TÉCNICAS TOMOMOGRÁFICAS
- Primera generación: Tubo de rayos X colimado en una sola dirección.
Rotatorio.
Un solo detector.
- Segunda generación: Se añaden más detectores. (entre 5 y 35)
Haz de rayos X es en forma de abanico. (Colimado)
Aumento de la radiación dispersa.
- Tercera generación: Aumenta el número de detectores.
Haz de rayos X más ancho.
El tiempo de barrido es menor.
Tubo y detectores giran a la vez.
- Cuarta generación: Reducen el tiempo de exposición, pero aumentan la dosis.
Los detectores permanecen jos.
Coste económico elevado.
***Mayor número de detectores y velocidad de los giros, proporciona más cortes
3. TÉCNICAS DE TOMOGRAFÍA COMPUTARIZADA
- Mismos fundamentos que las radiografías.
- Absorción de la radiación por parte de los tejidos.
- Varias densidades radiográ cas.
- No hay superposición de imagen, como en radiología convencional.
- Los detectores transforman la señal electrónica en imagen digital.
fi fi fi
, 3.1 TC CONVENCIONAL:
- 1ª Técnica que apareció.
- Movimiento rotatorio del tubo, seguido de un movimiento longitudinal de la mesa de exploraciones.
- Anchura de corte delimitada por la colimación del haz.
- Inconvenientes: Lentitud de la prueba, por el tiempo de giro (Grandes Tiempos de Exposición)
3.2 TC HELICOIDAL:
- Haz imaginario en forma de hélice.
- Reducción tiempo de exposición.
- Es necesario que el paciente esté en apnea durante 10 - 20 segundos en exploraciones en áreas
grandes para reducir la borrosidad en la imagen nal.
- Inconveniente: Pérdida de resolución espacial por el movimiento de la mesa.
***Pitch/Factor de desplazamiento: Relación entre el movimiento de la
mesa y el grosor del corte. Se relaciona también con la calidad de la
imagen y la dosis recibida por el paciente,
A menor pitch, más próximos son los pasos de la hélice, por lo que
mayor solapamiento de los cortes, proporcionando mayor información
de la estructura, pero aumentando la radiación.
Valores por encima de 1 son para estudios de tejidos de mayor volumen
en menos tiempo (menor calidad y menor dosis). Se suelen usar valores
de pitch entre 0,5 y 1,5.
3.3 TC MULTICORTE
- El objetivo es aumentar la e cacia sin aumentar la dosis y obtener la información en menor
tiempo, además de disminuir el calentamiento del tubo de rayos.
- Al ser más ancho el haz de rayos alcanza a varias las de detectores, consiguiendo así
muchos cortes del mismo área al mismo tiempo.
- Los primeros equipos son de 8 y 16 cortes, los nuevos equipos son de 32 a 64 cortes.
- Cada corte es recogido por una matriz de detectores = coronas, que pueden ser:
***Simétricas: todos los detectores son del mismo tamaño
***Asimétricas: las hileras están formadas por detectores de diferentes tamaños.
Los detectores centrales suelen ser de menor tamaño para ganar resolución.
fi fi fi
