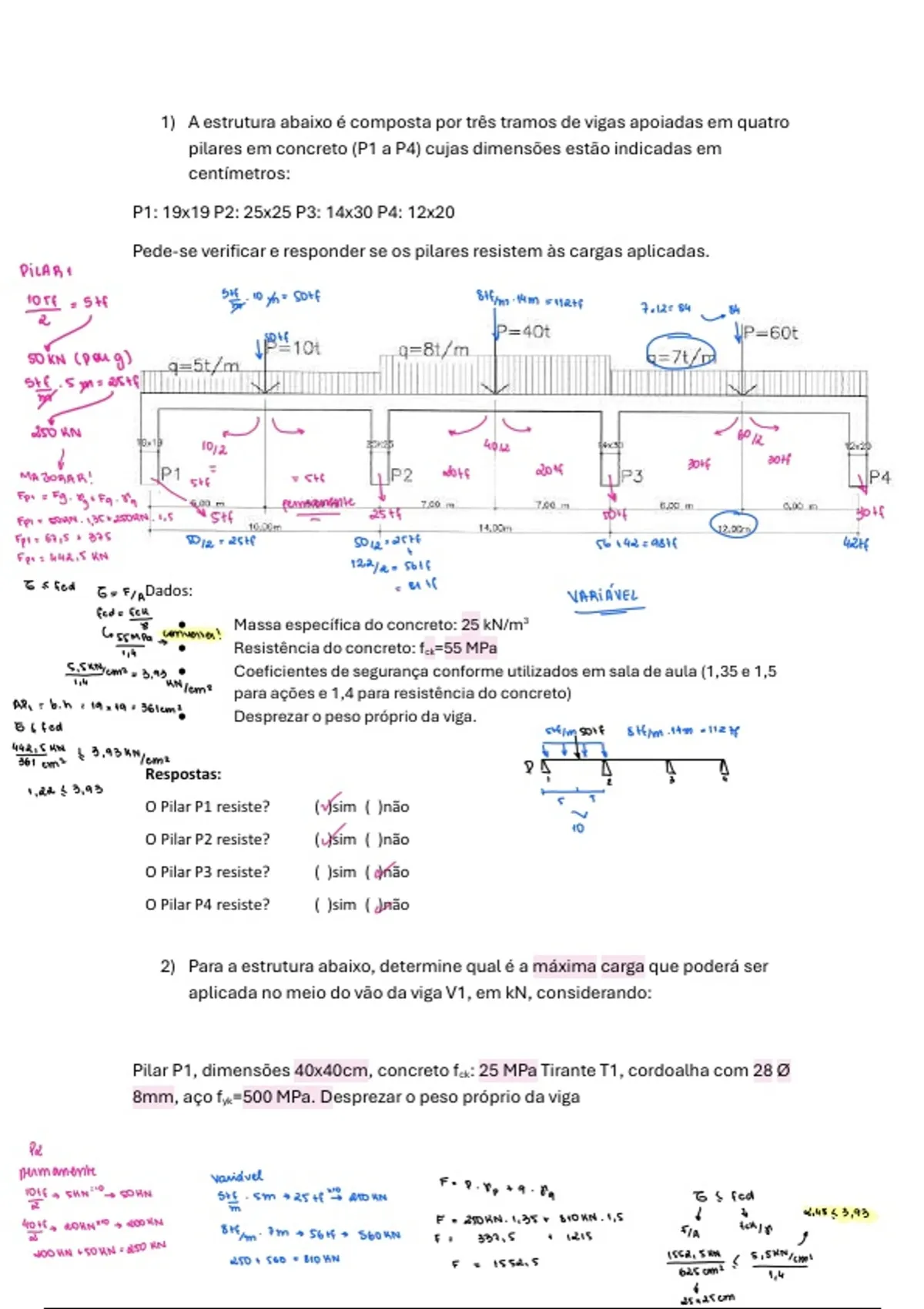

1) A estrutura abaixo é composta por três tramos de vigas apoiadas em quatro
pilares em concreto (P1 a P4) cujas dimensões estão indicadas em
centímetros:
P1: 19x19 P2: 25x25 P3: 14x30 P4: 12x20
Pede-se verificar e responder se os pilares resistem às cargas aplicadas.
Dados:
• Massa específica do concreto: 25 kN/m3
• Resistência do concreto: fck=55 MPa
• Coeficientes de segurança conforme utilizados em sala de aula (1,35 e 1,5
para ações e 1,4 para resistência do concreto)
• Desprezar o peso próprio da viga.
Respostas:
O Pilar P1 resiste? ( )sim ( )não
O Pilar P2 resiste? ( )sim ( )não
O Pilar P3 resiste? ( )sim ( )não
O Pilar P4 resiste? ( )sim ( )não
2) Para a estrutura abaixo, determine qual é a máxima carga que poderá ser
aplicada no meio do vão da viga V1, em kN, considerando:
Pilar P1, dimensões 40x40cm, concreto fck: 25 MPa Tirante T1, cordoalha com 28 Ø
8mm, aço fyk=500 MPa. Desprezar o peso próprio da viga
pilares em concreto (P1 a P4) cujas dimensões estão indicadas em
centímetros:
P1: 19x19 P2: 25x25 P3: 14x30 P4: 12x20
Pede-se verificar e responder se os pilares resistem às cargas aplicadas.
Dados:
• Massa específica do concreto: 25 kN/m3
• Resistência do concreto: fck=55 MPa
• Coeficientes de segurança conforme utilizados em sala de aula (1,35 e 1,5
para ações e 1,4 para resistência do concreto)
• Desprezar o peso próprio da viga.
Respostas:
O Pilar P1 resiste? ( )sim ( )não
O Pilar P2 resiste? ( )sim ( )não
O Pilar P3 resiste? ( )sim ( )não
O Pilar P4 resiste? ( )sim ( )não
2) Para a estrutura abaixo, determine qual é a máxima carga que poderá ser
aplicada no meio do vão da viga V1, em kN, considerando:
Pilar P1, dimensões 40x40cm, concreto fck: 25 MPa Tirante T1, cordoalha com 28 Ø
8mm, aço fyk=500 MPa. Desprezar o peso próprio da viga
