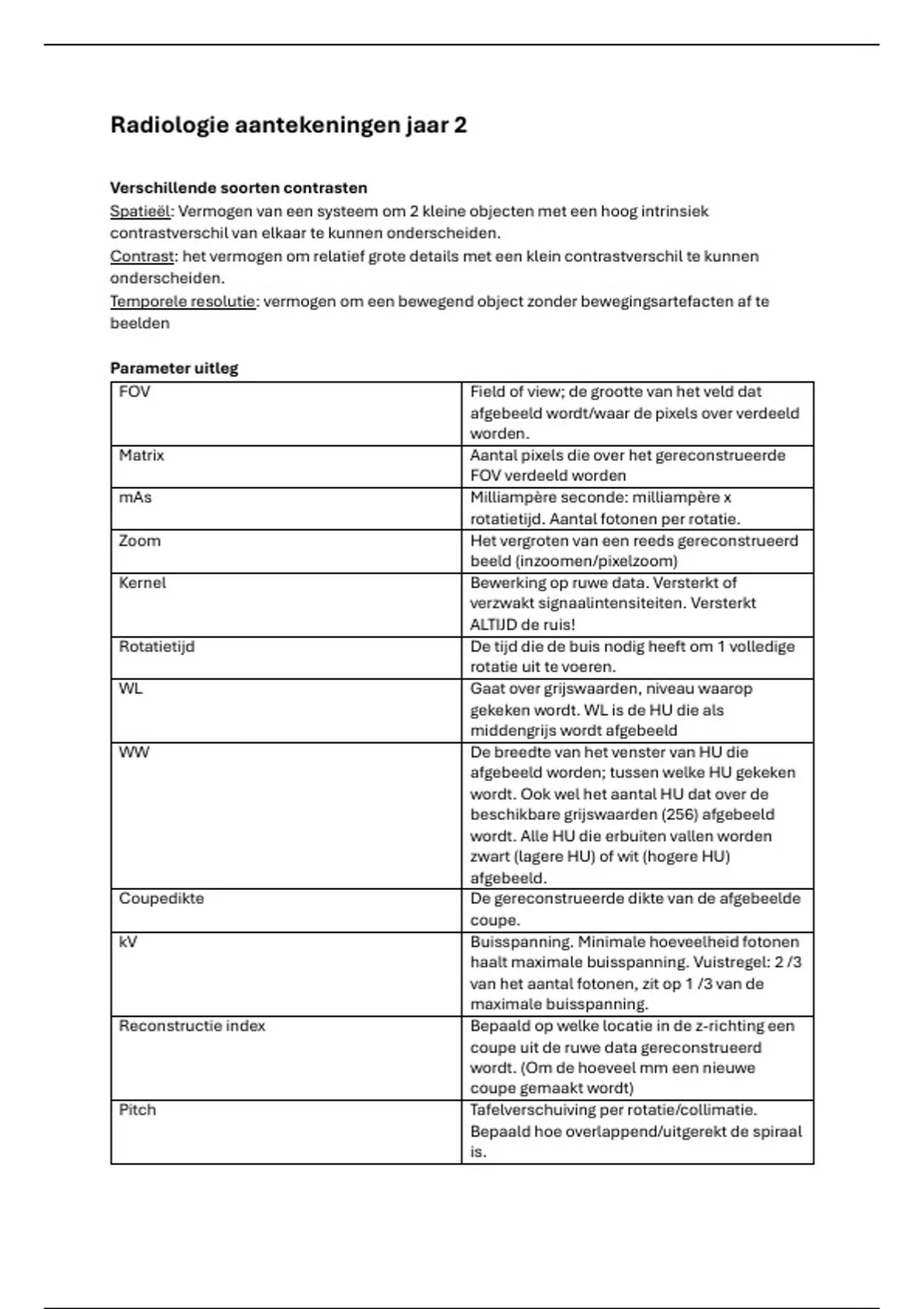

Radiologie aantekeningen jaar 2
Verschillende soorten contrasten
Spatieёl: Vermogen van een systeem om 2 kleine objecten met een hoog intrinsiek
contrastverschil van elkaar te kunnen onderscheiden.
Contrast: het vermogen om relatief grote details met een klein contrastverschil te kunnen
onderscheiden.
Temporele resolutie: vermogen om een bewegend object zonder bewegingsartefacten af te
beelden
Parameter uitleg
FOV Field of view; de grootte van het veld dat
afgebeeld wordt/waar de pixels over verdeeld
worden.
Matrix Aantal pixels die over het gereconstrueerde
FOV verdeeld worden
mAs Milliampère seconde: milliampère x
rotatietijd. Aantal fotonen per rotatie.
Zoom Het vergroten van een reeds gereconstrueerd
beeld (inzoomen/pixelzoom)
Kernel Bewerking op ruwe data. Versterkt of
verzwakt signaalintensiteiten. Versterkt
ALTIJD de ruis!
Rotatietijd De tijd die de buis nodig heeft om 1 volledige
rotatie uit te voeren.
WL Gaat over grijswaarden, niveau waarop
gekeken wordt. WL is de HU die als
middengrijs wordt afgebeeld
WW De breedte van het venster van HU die
afgebeeld worden; tussen welke HU gekeken
wordt. Ook wel het aantal HU dat over de
beschikbare grijswaarden (256) afgebeeld
wordt. Alle HU die erbuiten vallen worden
zwart (lagere HU) of wit (hogere HU)
afgebeeld.
Coupedikte De gereconstrueerde dikte van de afgebeelde
coupe.
kV Buisspanning. Minimale hoeveelheid fotonen
haalt maximale buisspanning. Vuistregel: 2 /3
van het aantal fotonen, zit op 1 /3 van de
maximale buisspanning.
Reconstructie index Bepaald op welke locatie in de z-richting een
coupe uit de ruwe data gereconstrueerd
wordt. (Om de hoeveel mm een nieuwe
coupe gemaakt wordt)
Pitch Tafelverschuiving per rotatie/collimatie.
Bepaald hoe overlappend/uitgerekt de spiraal
is.
,Invloed van parameters op opname
Parameters Contrastresolutie Spatiële resolutie
kV Hoger kV, meer fotonen op
detector (meer fotonen én
meer doordringend
vermogen), minder ruis,
betere contrastresolutie.
Echter slechter
beeldcontrast bij hoge
atoomnummers!
mA Meer mA, meer fotonen, ruis,
betere contrastres.
Rotatietijd Langere RT geeft (soms) meer
samples meer samples
betekent nauwkeurigere
berekening van beeld en
betere in plane spat res
Pitch Grotere pitch, afname Grotere pitch, grotere
fotonenflux per z-positie, effectieve coupedikte, meer
meer ruis, slechtere vervuiling binnen coupe,
contrastresolutie slechtere non in plane spat
res
Kernel Zachter kernel, minder ruis, Scherp kernel, meer detail,
betere contrastresolutie betere spat res
Collimatie Grotere detector, grotere
minimale coupedikte,
slechtere non in plane spat
res
FOV Bepaalt samen met matrix Bepaalt samen met matrix
pixelgrootte. Groter FOV, pixelgrootte (in plane spat
grotere pixel, meer signaal, res). Kleiner FOV, kleinere
minder ruis, betere contrast pixel, betere in plane spat
res res.
matrix Bepaalt samen met FOV Bepaalt samen met FOV
pixelgrootte. Kleinere matrix, pixelgrootte (in plane spat
minder pixels, grotere pixel, res). Grotere matrix, meer
meer signaal, minder ruis, pixels, kleinere pixel, betere
betere contrast res. in plane spat res.
Coupedikte Dikkere coupe, meer signaal, Non inplane spat res. Dikkere
minder ruis, betere coupe slechtere non in plane
contrastresolutie spat res
Increment < 50% overlap met coupe is
kans dat er afwijkingen
worden gemist: slechtere non
in plane spat res
, Studie vragen
1. Wat zijn de HU-waarden van water, lucht, vet en bot?
Water = - HU, lucht = -1000 HU, vet = -100 HU en bot = >700 HU
2. Geef bij onderstaande parameters aan of het een reconstructieparameter, optische
bewerking of een acquisitieparameter is. Geef aan of de ruwe data voor de betreffende
bewerking noodzakelijk is.
Parameter Ruwe data nodig Reconstructieparameter /
/j/v/acquisitieparameter optisch bewerking /
acquisitieparameter
FOV J Reconstructieparameter
Matrix J Reconstructieparameter
mAs Acquisitieparameter Acquisitieparameter
Zoom N Optische bewerking
Kernel J Reconstructieparameter
Rotatietijd Acquisitieparameter Acquisitieparameter
WL N Optische bewerking
WW N Optische bewerking
Coupedikte J/N (niet bij MPR/reconstrutie Reconstructieparameter
vanuit dunne coupe)
kV Acquisitieparameter Acquisitieparameter
Reconstructie-index J Reconstructieparameter
Pitch Acquisitieparameter Acquisitieparameter
CT
De röntgenbuis straalt de patiënt aan. De fotonen worden opgevangen
door de detectorboog. Deze zet de fotonen om in licht, waarna het licht
wordt om gezet door de fotodiodes in een elektrisch signaal. Dit
digitale signaal wordt omgezet in het DAS (data acquisitie systeem),
hier wordt dan alle data verzameld om vervolgens gereconstrueerd te
worden.
Ruwe data van 1 rotatie, vormt een sinogram. De ruwe
data wordt bewerkt met reconstructiefilters (FC). Dit
wordt ook wel Kernell gebruikt.
Dit zijn eigenlijk mathematische filters die de ruwe
date bewerken tot een anatomisch plaatje. Afhankelijk
van de keuze van de filter, kan een
plaatje geschikt worden gemaakt voor
de keuze voor de beoordeling van
bijvoorbeeld weke delen of botten.
Deze afbeelding kan dan naar PACS
worden gestuurd zodat de data wordt
opgeslagen in het ziekenhuisarchief.
Verschillende soorten contrasten
Spatieёl: Vermogen van een systeem om 2 kleine objecten met een hoog intrinsiek
contrastverschil van elkaar te kunnen onderscheiden.
Contrast: het vermogen om relatief grote details met een klein contrastverschil te kunnen
onderscheiden.
Temporele resolutie: vermogen om een bewegend object zonder bewegingsartefacten af te
beelden
Parameter uitleg
FOV Field of view; de grootte van het veld dat
afgebeeld wordt/waar de pixels over verdeeld
worden.
Matrix Aantal pixels die over het gereconstrueerde
FOV verdeeld worden
mAs Milliampère seconde: milliampère x
rotatietijd. Aantal fotonen per rotatie.
Zoom Het vergroten van een reeds gereconstrueerd
beeld (inzoomen/pixelzoom)
Kernel Bewerking op ruwe data. Versterkt of
verzwakt signaalintensiteiten. Versterkt
ALTIJD de ruis!
Rotatietijd De tijd die de buis nodig heeft om 1 volledige
rotatie uit te voeren.
WL Gaat over grijswaarden, niveau waarop
gekeken wordt. WL is de HU die als
middengrijs wordt afgebeeld
WW De breedte van het venster van HU die
afgebeeld worden; tussen welke HU gekeken
wordt. Ook wel het aantal HU dat over de
beschikbare grijswaarden (256) afgebeeld
wordt. Alle HU die erbuiten vallen worden
zwart (lagere HU) of wit (hogere HU)
afgebeeld.
Coupedikte De gereconstrueerde dikte van de afgebeelde
coupe.
kV Buisspanning. Minimale hoeveelheid fotonen
haalt maximale buisspanning. Vuistregel: 2 /3
van het aantal fotonen, zit op 1 /3 van de
maximale buisspanning.
Reconstructie index Bepaald op welke locatie in de z-richting een
coupe uit de ruwe data gereconstrueerd
wordt. (Om de hoeveel mm een nieuwe
coupe gemaakt wordt)
Pitch Tafelverschuiving per rotatie/collimatie.
Bepaald hoe overlappend/uitgerekt de spiraal
is.
,Invloed van parameters op opname
Parameters Contrastresolutie Spatiële resolutie
kV Hoger kV, meer fotonen op
detector (meer fotonen én
meer doordringend
vermogen), minder ruis,
betere contrastresolutie.
Echter slechter
beeldcontrast bij hoge
atoomnummers!
mA Meer mA, meer fotonen, ruis,
betere contrastres.
Rotatietijd Langere RT geeft (soms) meer
samples meer samples
betekent nauwkeurigere
berekening van beeld en
betere in plane spat res
Pitch Grotere pitch, afname Grotere pitch, grotere
fotonenflux per z-positie, effectieve coupedikte, meer
meer ruis, slechtere vervuiling binnen coupe,
contrastresolutie slechtere non in plane spat
res
Kernel Zachter kernel, minder ruis, Scherp kernel, meer detail,
betere contrastresolutie betere spat res
Collimatie Grotere detector, grotere
minimale coupedikte,
slechtere non in plane spat
res
FOV Bepaalt samen met matrix Bepaalt samen met matrix
pixelgrootte. Groter FOV, pixelgrootte (in plane spat
grotere pixel, meer signaal, res). Kleiner FOV, kleinere
minder ruis, betere contrast pixel, betere in plane spat
res res.
matrix Bepaalt samen met FOV Bepaalt samen met FOV
pixelgrootte. Kleinere matrix, pixelgrootte (in plane spat
minder pixels, grotere pixel, res). Grotere matrix, meer
meer signaal, minder ruis, pixels, kleinere pixel, betere
betere contrast res. in plane spat res.
Coupedikte Dikkere coupe, meer signaal, Non inplane spat res. Dikkere
minder ruis, betere coupe slechtere non in plane
contrastresolutie spat res
Increment < 50% overlap met coupe is
kans dat er afwijkingen
worden gemist: slechtere non
in plane spat res
, Studie vragen
1. Wat zijn de HU-waarden van water, lucht, vet en bot?
Water = - HU, lucht = -1000 HU, vet = -100 HU en bot = >700 HU
2. Geef bij onderstaande parameters aan of het een reconstructieparameter, optische
bewerking of een acquisitieparameter is. Geef aan of de ruwe data voor de betreffende
bewerking noodzakelijk is.
Parameter Ruwe data nodig Reconstructieparameter /
/j/v/acquisitieparameter optisch bewerking /
acquisitieparameter
FOV J Reconstructieparameter
Matrix J Reconstructieparameter
mAs Acquisitieparameter Acquisitieparameter
Zoom N Optische bewerking
Kernel J Reconstructieparameter
Rotatietijd Acquisitieparameter Acquisitieparameter
WL N Optische bewerking
WW N Optische bewerking
Coupedikte J/N (niet bij MPR/reconstrutie Reconstructieparameter
vanuit dunne coupe)
kV Acquisitieparameter Acquisitieparameter
Reconstructie-index J Reconstructieparameter
Pitch Acquisitieparameter Acquisitieparameter
CT
De röntgenbuis straalt de patiënt aan. De fotonen worden opgevangen
door de detectorboog. Deze zet de fotonen om in licht, waarna het licht
wordt om gezet door de fotodiodes in een elektrisch signaal. Dit
digitale signaal wordt omgezet in het DAS (data acquisitie systeem),
hier wordt dan alle data verzameld om vervolgens gereconstrueerd te
worden.
Ruwe data van 1 rotatie, vormt een sinogram. De ruwe
data wordt bewerkt met reconstructiefilters (FC). Dit
wordt ook wel Kernell gebruikt.
Dit zijn eigenlijk mathematische filters die de ruwe
date bewerken tot een anatomisch plaatje. Afhankelijk
van de keuze van de filter, kan een
plaatje geschikt worden gemaakt voor
de keuze voor de beoordeling van
bijvoorbeeld weke delen of botten.
Deze afbeelding kan dan naar PACS
worden gestuurd zodat de data wordt
opgeslagen in het ziekenhuisarchief.
