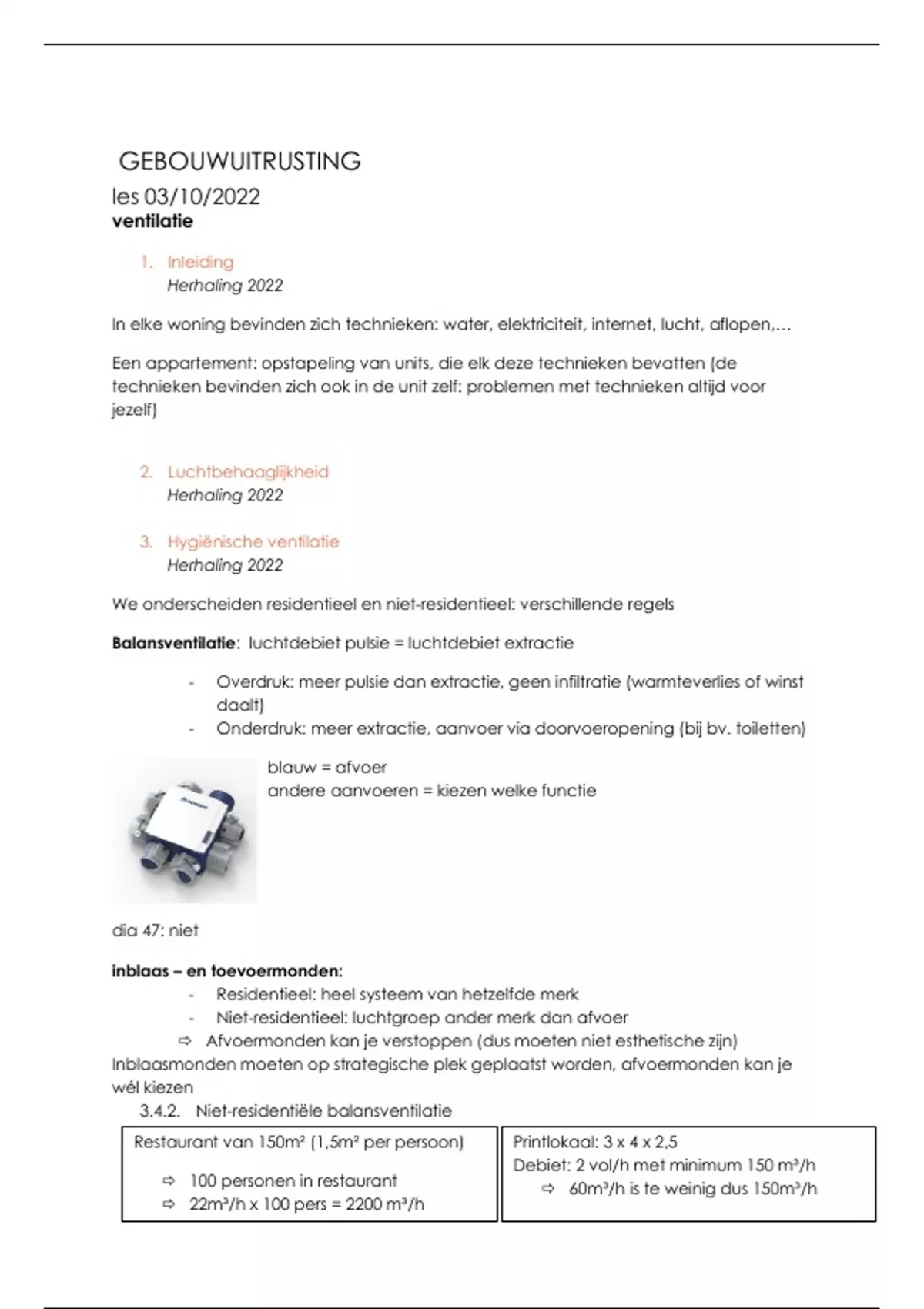

GEBOUWUITRUSTING
les 03/10/2022
ventilatie
1. Inleiding
Herhaling 2022
In elke woning bevinden zich technieken: water, elektriciteit, internet, lucht, aflopen,…
Een appartement: opstapeling van units, die elk deze technieken bevatten (de
technieken bevinden zich ook in de unit zelf: problemen met technieken altijd voor
jezelf)
2. Luchtbehaaglijkheid
Herhaling 2022
3. Hygiënische ventilatie
Herhaling 2022
We onderscheiden residentieel en niet-residentieel: verschillende regels
Balansventilatie: luchtdebiet pulsie = luchtdebiet extractie
- Overdruk: meer pulsie dan extractie, geen infiltratie (warmteverlies of winst
daalt)
- Onderdruk: meer extractie, aanvoer via doorvoeropening (bij bv. toiletten)
blauw = afvoer
andere aanvoeren = kiezen welke functie
dia 47: niet
inblaas – en toevoermonden:
- Residentieel: heel systeem van hetzelfde merk
- Niet-residentieel: luchtgroep ander merk dan afvoer
Afvoermonden kan je verstoppen (dus moeten niet esthetische zijn)
Inblaasmonden moeten op strategische plek geplaatst worden, afvoermonden kan je
wél kiezen
3.4.2. Niet-residentiële balansventilatie
Restaurant van 150m² (1,5m² per persoon) Printlokaal: 3 x 4 x 2,5
Debiet: 2 vol/h met minimum 150 m³/h
100 personen in restaurant
60m³/h is te weinig dus 150m³/h
22m³/h x 100 pers = 2200 m³/h
,les 10/10/2022
mappen in zip-bestand: toegankelijkheid, brandveiligheid niet gezien tijdens de les
3.2. balansventilatie: residentieel
• Aanvoer: plaatsen op meest frisse en zuiver plek (boven het dak)
• Afvoer: op veel plaatsen mogelijk (let op: geuren niet bij buren)
• Aangesloten op luchtgroep: warmteterugwinning
- Filter 1: anti-stof; warmtewisselaar niet vuil maken
- Filter 2: anti-fijn stof; propere lucht voor mensen
Brandveiligheid: Extra info
• Branddeur: zelfsluitende deur (een brandcompartiment moet ten allen tijde een
brandcompartiment blijven)
• Brandcompartiment:
- alle wanden rondom zijn REI (REI 60 (blijft 60 minuten stabiel)
R: résistance brandwerend
E: étanchéité vlamvast
I: isolation warmte-isolerend
- brandcompartiment max. 2500 m³
- 2 vluchtwegen vanaf 50 personen
• Branddeuren:
- Deuren moeten soms EI zijn en soms REI zijn (label te vinden in deurkader)
- Deuren mogen altijd 1 kwaliteit lager zijn dan de muren (muren REI60;
deuren REI30)
• Vluchtwegen
- Horizontaal: 1cm per persoon
- Trap naar beneden: 1,25 cm per persoon
- Trap naar boven: 2,50 cm per persoon
Voorbeeld: 120 personen
- Horizontaal: 120 pers x 1 cm = 120 cm (trap 120 cm)
- Trap naar beneden: 120 pers x 1,25 = 150 cm (trap 180 cm)
- Trap naar boven: 120 x 2 cm = 240 cm (trap 240 cm)
Vluchtweg moet steeds een breedte hebben = een veelvoud van 60 cm
Vluchtweg moet minstens 80 cm breed zijn
NB: geen spleet onder de deur omwille van brandveiligheid en akoestiek
,3.3. basisventilatie: niet residentieel
Waar luchtgroep zetten?
Of op dak, maar…
- visueel niet zichtbaar luchtgroep
- onder een hoek van 45°
Of in het gebouw
- technisch verdiep (gerechtsgebouw @’pen)
- ondergronds niveau (vaak te hoog:
meerdere kleine luchtgroepen zetten)
luchtgroepen template
• platenwisselaar bij huishoudelijke ventilatie
NB: hoe trager de luchtverplaatsing:
hoe energie-efficiënter
hoe minder geluid de luchtgroep maakt
• luchtgroep uitzoeken: oefening
- auditorium 200 personen
- grens IDA 1 en IDA 2
- LG type 340
Welke luchtgroep hebben we nodig?
1. debiet: 54m³/h x 200pers = 10800m³/h
pulsie = extractie
2. unit: a.d.h.v. debiet een unit kiezen, maar rekening houden met
maten
3. type 160x96
B = 1720 mm
H = 2240mm + trillingsdempers + montagehoogte boven (± 250 à 300 mm extra)
L = 6000 mm + 320 mm (extra maat wiel)
NB:
Rekening Ook trillingen
houden met van lage
extra hoogte frequenties
door bigfoots vermijden door
om gewicht trillingsdempers
te verdelen!!
, OEFENING
Kleuterschool
- 3x2 klassen
- Elke klas: 15 personen
- Refter: 100 personen
- Bureau: 12 personen
Luchtkwaliteit:
- Klassen: IDA 3 (conform Agion eisen)
- Refter: IDA minimaal (conform EPB eis)
- Bureau: 40m³/h/pers (codex)
Bepaal de luchtgroep:
1. Debiet
Klassen = 29m³/h x 90 personen = 2610 m³/h +
Refter = 22m³/h x 100 personen = 2200 m³/h +
Bureau = 40m³/h x 12 personen = 480 m³/h
= 5290 m³/h
Pulsie = 5290 m³/h
Extractie = 5290 m³/h
2. Luchtgroep bepalen
Type 128 x 64
B = 1400 mm
H = 1600 mm + montage
L = 5760 mm + wiel
Model genomen waar pulsie en extractie op elkaar staan: Is het voordeliger als ze naast
elkaar staan?
Nee, 12cm winning is de moeite niet waard
NB: naast elkaar is het rendement slechter
