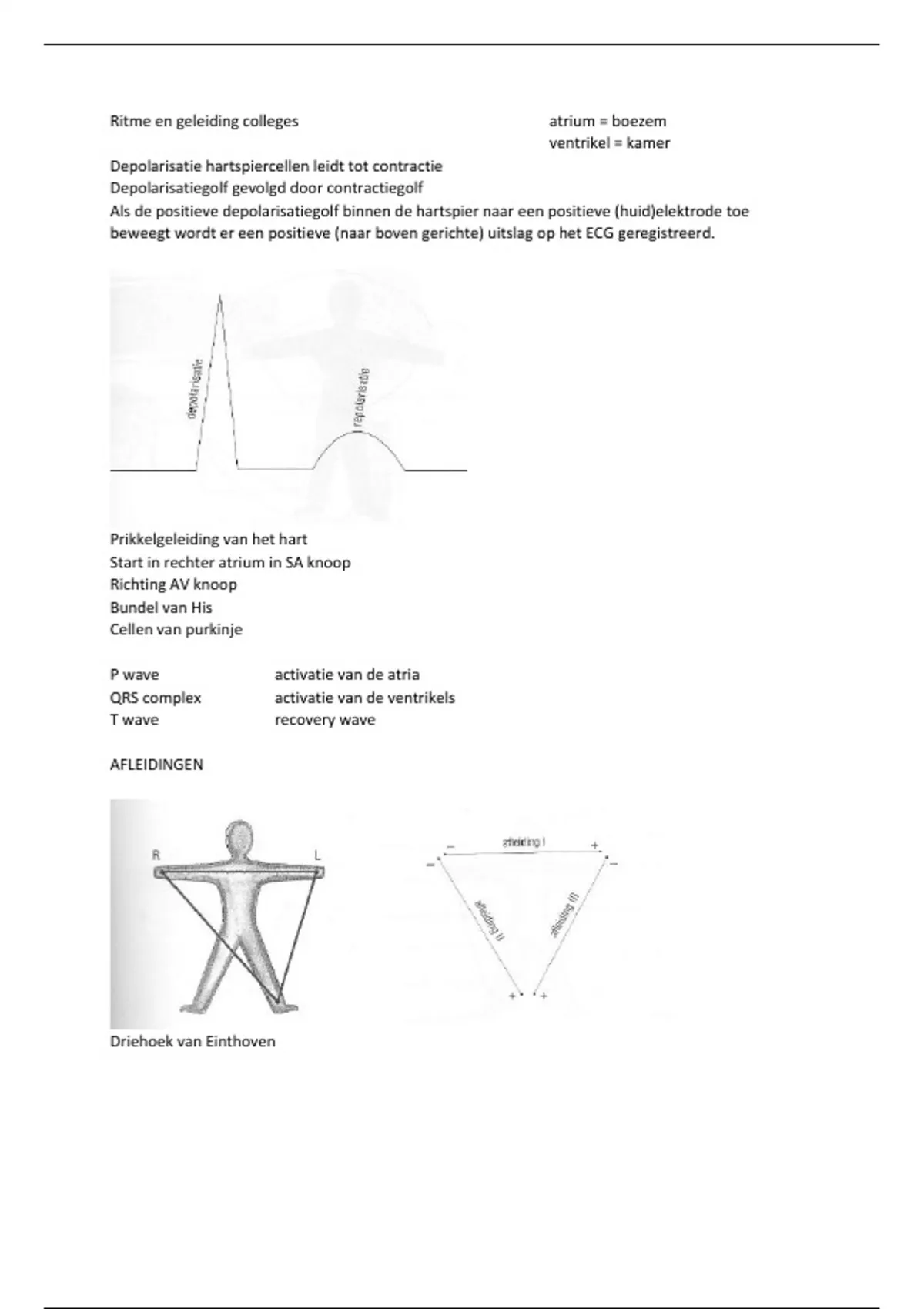

Ritme en geleiding colleges atrium = boezem
ventrikel = kamer
Depolarisatie hartspiercellen leidt tot contractie
Depolarisatiegolf gevolgd door contractiegolf
Als de positieve depolarisatiegolf binnen de hartspier naar een positieve (huid)elektrode toe
beweegt wordt er een positieve (naar boven gerichte) uitslag op het ECG geregistreerd.
Prikkelgeleiding van het hart
Start in rechter atrium in SA knoop
Richting AV knoop
Bundel van His
Cellen van purkinje
P wave activatie van de atria
QRS complex activatie van de ventrikels
T wave recovery wave
AFLEIDINGEN
Driehoek van Einthoven
, De projectielijnen van de afleidingen AVR, AVL, AVF kruisen elkaar in het midden onder hoeken van
60graden, die de hoeken tussen I, II en III doormidden delen.
Elke afleiding ‘kijkt’ vanuit een andere hoek. Daarom geeft elke afleiding een ander beeld van
dezelfde hartactiviteit. (Foto’s vanuit een andere hoek van dezelfde setting).
I van rechter naar linker arm
II van rechter arm naar linker been
III van linker arm naar linker been
AVL wijst naar linker arm
AVR naar rechter arm A = augmented (versterkt)
AVF naar de voeten V = voltage
Elektrische activiteit dat door het hart gaat kan worden opgevangen door uitwendige elektroden
Het ECG registreert deze activiteit via deze elektroden die op verschillende plaatsen op het lichaam
zijn bevestigd.
Extremiteits- en voorwandafleidingen
