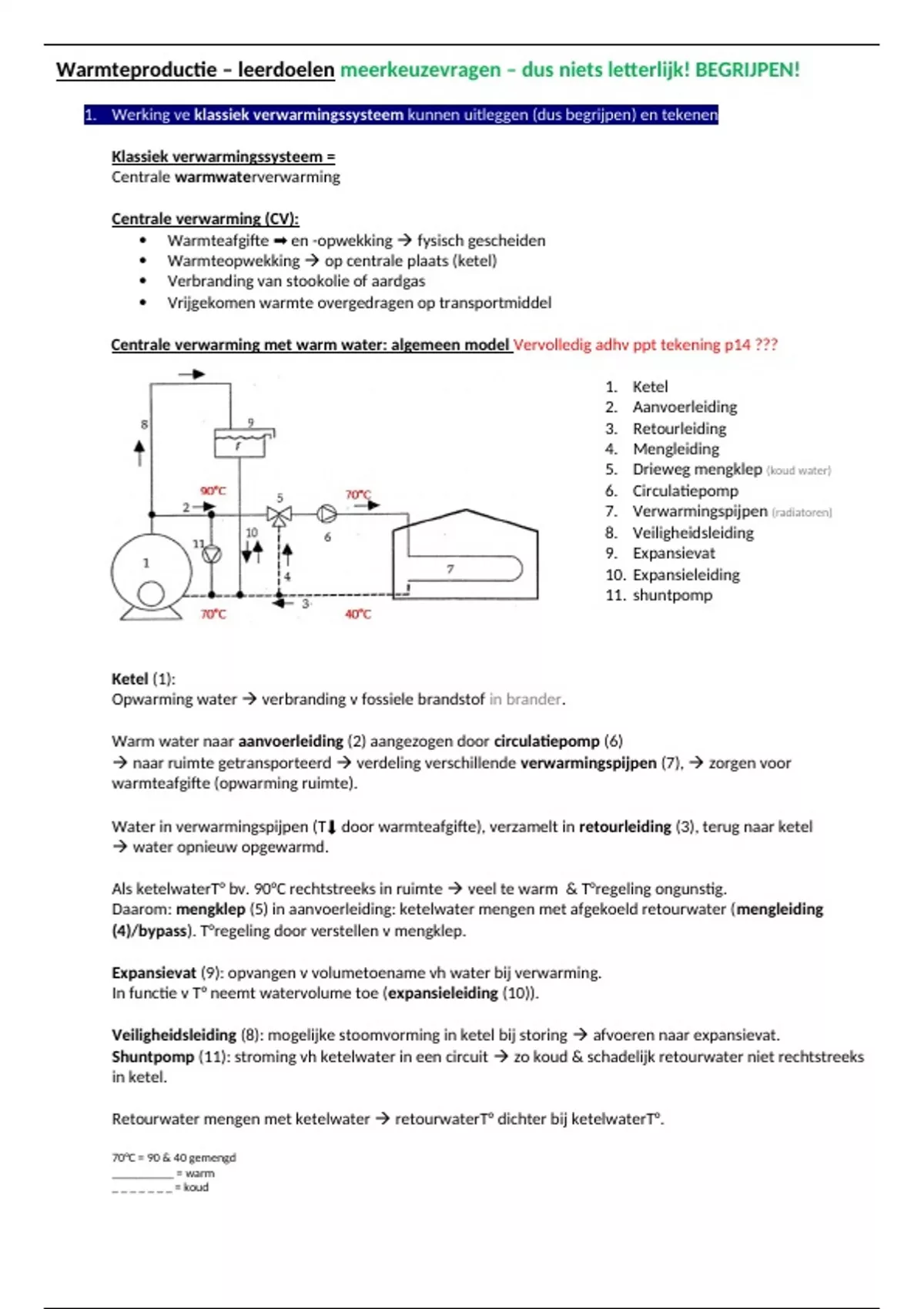

Warmteproductie – leerdoelen meerkeuzevragen – dus niets letterlijk! BEGRIJPEN!
1. Werking ve klassiek verwarmingssysteem kunnen uitleggen (dus begrijpen) en tekenen
Klassiek verwarmingssysteem =
Centrale warmwaterverwarming
Centrale verwarming (CV):
Warmteafgifte ➡️en -opwekking fysisch gescheiden
Warmteopwekking op centrale plaats (ketel)
Verbranding van stookolie of aardgas
Vrijgekomen warmte overgedragen op transportmiddel
Centrale verwarming met warm water: algemeen model Vervolledig adhv ppt tekening p14 ???
1. Ketel
2. Aanvoerleiding
3. Retourleiding
4. Mengleiding
5. Drieweg mengklep (koud water)
6. Circulatiepomp
7. Verwarmingspijpen (radiatoren)
8. Veiligheidsleiding
9. Expansievat
10. Expansieleiding
11. shuntpomp
Ketel (1):
Opwarming water verbranding v fossiele brandstof in brander.
Warm water naar aanvoerleiding (2) aangezogen door circulatiepomp (6)
naar ruimte getransporteerd verdeling verschillende verwarmingspijpen (7), zorgen voor
warmteafgifte (opwarming ruimte).
Water in verwarmingspijpen (T⬇️door warmteafgifte), verzamelt in retourleiding (3), terug naar ketel
water opnieuw opgewarmd.
Als ketelwaterT° bv. 90°C rechtstreeks in ruimte veel te warm & T°regeling ongunstig.
Daarom: mengklep (5) in aanvoerleiding: ketelwater mengen met afgekoeld retourwater (mengleiding
(4)/bypass). T°regeling door verstellen v mengklep.
Expansievat (9): opvangen v volumetoename vh water bij verwarming.
In functie v T° neemt watervolume toe (expansieleiding (10)).
Veiligheidsleiding (8): mogelijke stoomvorming in ketel bij storing afvoeren naar expansievat.
Shuntpomp (11): stroming vh ketelwater in een circuit zo koud & schadelijk retourwater niet rechtstreeks
in ketel.
Retourwater mengen met ketelwater retourwaterT° dichter bij ketelwaterT°.
70°C = 90 & 40 gemengd
__________ = warm
_ _ _ _ _ _ _ = koud
,2. Welke eisen worden er gesteld aan de verwarmingsleidingen?
Minimaal verlies (weinig bochten en overbodige stukken)
Ondersteuning bij plaatsing
Expansie = f(T) moet mogelijk zijn (metaal kan uitzetten of krimpen ngl. T°)
Isolatie waar nodig
Uniforme warmteafgifte ENERGIE!
3. Hoe zorgt men voor uniforme warmteafgifte?
Goede keuze in verwarmingsprofielen maken!
Verwarmingspijpen meestal in haarspeldvorm gelegd ENERGIE!
Gevolg: gem. T° van bovenste & onderste been over hele lengte gelijk.
Hierdoor: warmteafgifte = gemiddelde waarde gelijkmatige T°verdeling (vb radiatoren)
4. Wat is het verwarmingsprofiel?
= opbouw v verwarmingspijpen
totale opp = verwarmend opp.
Vb verwarmingsprofiel:
Druppelprofiel gericht op lager waterverbruik ENERGIE!
5. Wat is een waterverdeelsysteem en welke systemen bestaan er?
= manier waarop water verdeeld wordt over de verwarmingspijpen in de ruimte (v ketel ruimte)
Stortsysteem
Systeem v Tichelmann
6. Hoe werkt een stortsysteem? Vervolledig adhv ppt tekening p18
Aanvoer- en retourleiding in tegenovergestelde richting.
Door AB stroomt het meeste water. AB > CD > EF > GH
Langste weg → ⬆️ weerstand → ⬆️ drukverlies (lagere p) → ⬇️debiet
Besluit:
Geen ideale waterverdeling → ongelijkmatige warmteafgifte
Oplossing:
Vernauwingen in eerste pijpen
A: beginpunt water komt binnen
B: eindpunt water naar buiten
Water volgt kortste weg?: rechtstreeks v A B
Water volgt langste weg?: A C E G H F D B
Kan ook tussenin: bv. A C D B
, 7. Hoe werkt systeem v Tichelmann? Vervolledig adhv ppt tekening p19
Aanvoer- en retourleiding in zelfde richting.
Door alle pijpen zelfde hoeveelheid water. AB = CD = EF = GH
Afgelegde weg = altijd gelijk → drukverlies overal gelijk
Besluit:
Ideale waterverdeling → gelijkmatige warmteafgifte (over de verschillende haarspelden)
Extra:
3de geïsoleerde buis (als retourleiding) noodzakelijk
A: beginpunt water komt binnen
H: eindpunt water naar buiten
Water kan op vier verschillende manieren v A H vloeien afgelegde weg = altijd gelijk DUS drukverlies in alle gevallen gelijk
Door alle pijpen zelfde hoeveelheid water
8. Wat is het verdeelstuk? Vervolledig adhv ppt tekening p20 ???
Opstelling v verschillende menggroepen in 1 installatie.
meerdere afdelingen (elk eigen T°):
Gebouw met
menggroep per afdeling
Menggroep bestaat uit:
3-weg mengklep
Circulatiepomp
Afsluiter
Verschillende thermostaten
9. Wat doen de thermostaten?
