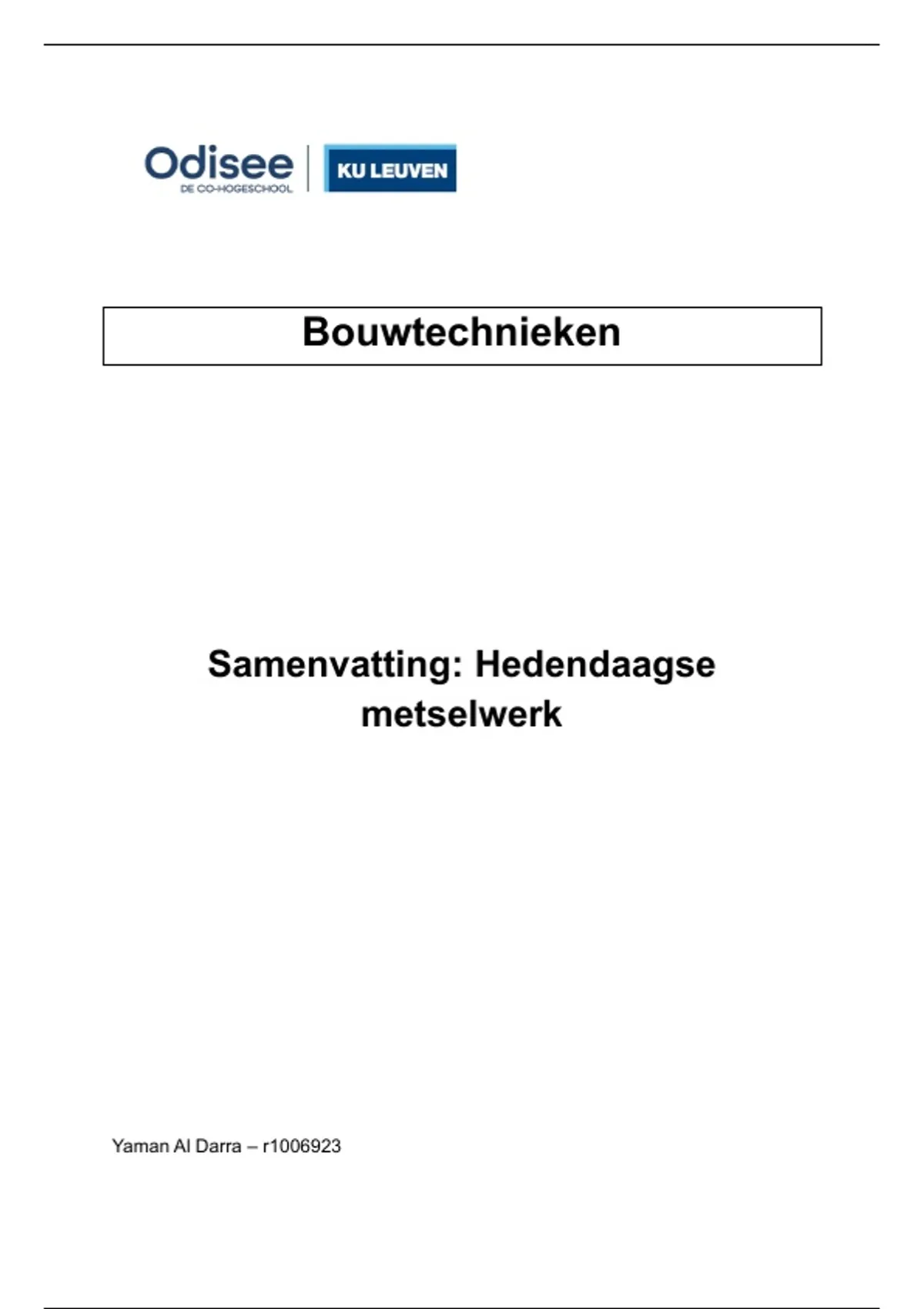

Bouwtechnieken
Samenvatting: Hedendaagse
metselwerk
Yaman Al Darra – r1006923
, Yaman Al Darra – r1006923
Samenvatting: Hedendaagse metselwerk
Inhoudsopgave
H1: ALGEMENE BEGRIPPEN ..............................................................................................3
H2: ONTWERP EN UITVOERING VAN MUREN ......................................................................9
H3: WANDOPENINGEN ................................................................................................... 13
H4: DETAILLERINGEN...................................................................................................... 19
2/24
, Yaman Al Darra – r1006923
Samenvatting: Hedendaagse metselwerk
H1: ALGEMENE BEGRIPPEN
1. Functies (metselwerk) wanden
1.1. Dragende functie
- Dragende metselwerk zal zowel verticale als horizontale belastingen moeten kunnen
opnemen ➔ via dragende vloeren overdragen naar funderingen en tot slot de
draagkrachtige grond.
1.2. Scheidende functie
- In vergelijking met dragend metselwerk, eigenschappen zullen verschillend zijn van
dragend metselwerk.
1.3. Bouwfysische beschermende functie
- Binnen omgeving scheiden van buitenomgeving ➔ binnen omgeving beschermd tegen
weeromstandigheden, geuren en omgevingsgeluiden.
- Voorkomen van grote warmtestromen, vochtproblemen, luchtverliezen en geluidshinder.
- Metselwerkwanden aangrenzende woningen van elkaar scheiden, zullen tevens een
aantal bouwfysische functies vervullen.
1.4. Veiligheid
- Ongewenste mensen en dieren geen toegang tot het gebouw
- Beschermen tegen brand of water -schade
1.5. Esthetische functie
- Uiterlijk van een gebouw (gevelmetselwerk) ➔ vakkundige manier
1.6. Duurzaamheid → Belangrijk dat alle vorige functies duurzaam zijn.
2. Bakstenen
2.1. Productie baksteen
- Kleiwinning ➔ 1m^3 klei wordt 1m^3 baksteen gemaakt
- Voorbereiding ➔ Bewerkt tot een homogene massa (grondstoffen kunnen toegevoegd)
- Vormgeving ➔ 3 manieren:
o Handvormsteen => vroeger met de hand, tegenwoordig klei in mal
o Vormbaksteen => vormbakjes geduwd en nageperst, ‘strakkere vorm’
o Strengperssteen => lange doorlopende streng op gelijkmatige afstanden sneden
- Drogen ➔ in droogkamers, tijdens dit proces droogkrimp ontstaat daarom drogen langzm
- Bakken ➔ definitieve kleur krijgen, sort klei en zuurstofgehalte bepalen de kleur
2.2. Indeling bakstenen
- Voorschriften omrent metselwerk staan beschreven in Eurocode 6
- Classificatie en eigenschappen van metselstenen staan in Technische Voorlichting 271
- Gebruiksbestemming:
o Bakstenen zichtbaar metselwerk: gevelstenen => buitenspouwblad
▪ Esthetische functie
▪ Verschillende eigenschappen tot gewenste prestaties
o Bakstenen niet-zichtbaar metselwerk: snelbouwstenen => binnenspouwblad
▪ Dragende, scheidende, bouwfysische functie
▪ Verschillende eigenschappen tot gewenste prestaties
3/24
