Première spécialité – Ondes et signaux – Chap 14 les lentilles minces et l’oeil

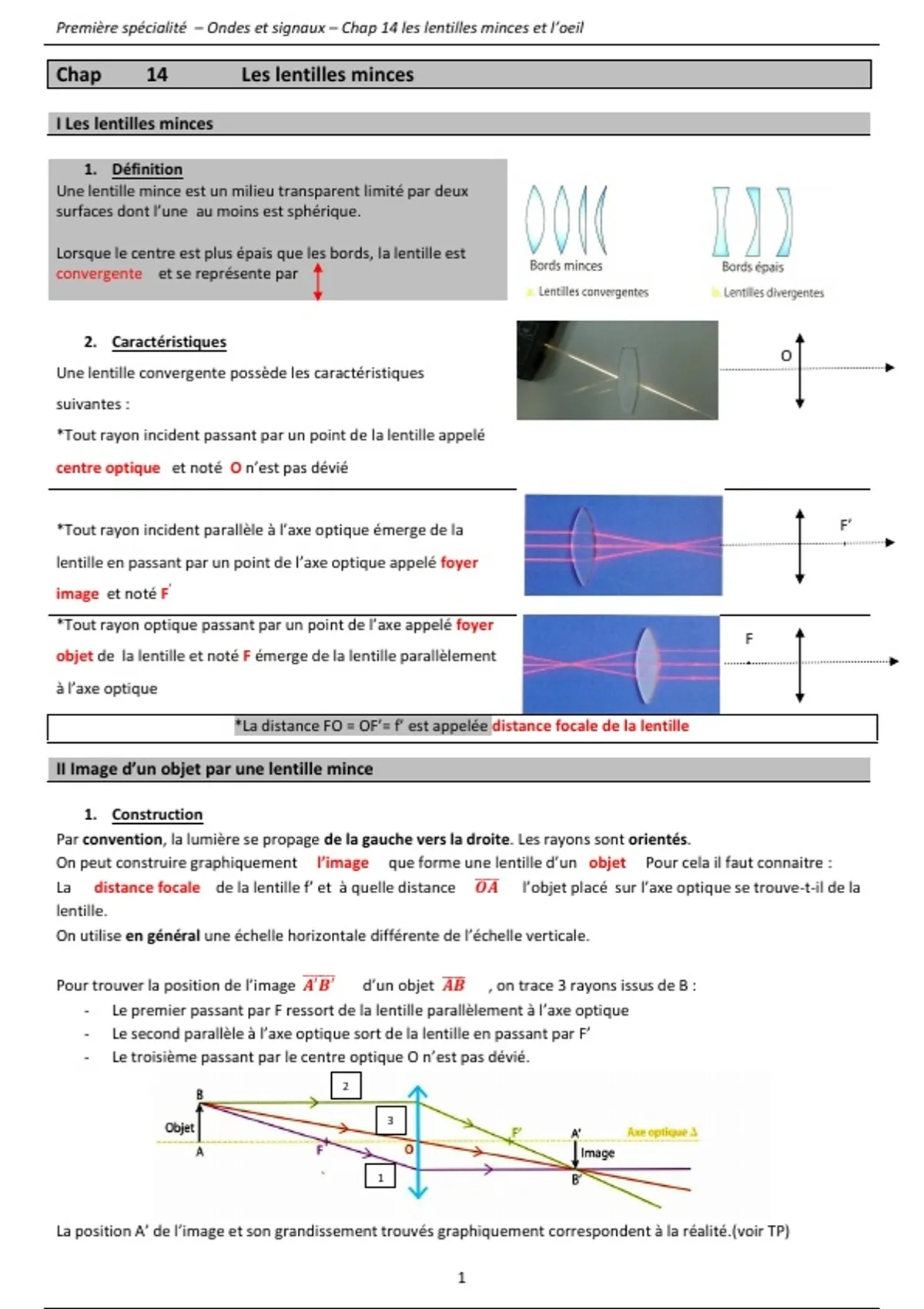

Chap 14 Les lentilles minces
I Les lentilles minces
http://subaru.univ-lemans.fr/AccesLibre/UM/Pedago/physique/02/optigeo/lentilleepais.html
1. Définition
Une lentille mince est un milieu transparent limité par deux
surfaces dont l’une au moins est sphérique.
Lorsque le centre est plus épais que les bords, la lentille est
convergente et se représente par
2. Caractéristiques
O O
Une lentille convergente possède les caractéristiques
suivantes :
*Tout rayon incident passant par un point de la lentille appelé
centre optique et noté O n’est pas dévié
*Tout rayon incident parallèle à l’axe optique émerge de la F’
lentille en passant par un point de l’axe optique appelé foyer
image et noté F’
*Tout rayon optique passant par un point de l’axe appelé foyer
F
objet de la lentille et noté F émerge de la lentille parallèlement
à l’axe optique
*La distance FO = OF’= f’ est appelée distance focale de la lentille
II Image d’un objet par une lentille mince
1. Construction
Par convention, la lumière se propage de la gauche vers la droite. Les rayons sont orientés.
On peut construire graphiquement l’image que forme une lentille d’un objet Pour cela il faut connaitre :
La distance focale de la lentille f’ et à quelle distance l’objet placé sur l’axe optique se trouve-t-il de la
lentille.
On utilise en général une échelle horizontale différente de l’échelle verticale.
Pour trouver la position de l’image d’un objet , on trace 3 rayons issus de B :
- Le premier passant par F ressort de la lentille parallèlement à l’axe optique
- Le second parallèle à l’axe optique sort de la lentille en passant par F’
- Le troisième passant par le centre optique O n’est pas dévié.
2
3
1
La position A’ de l’image et son grandissement trouvés graphiquement correspondent à la réalité.(voir TP)
1
