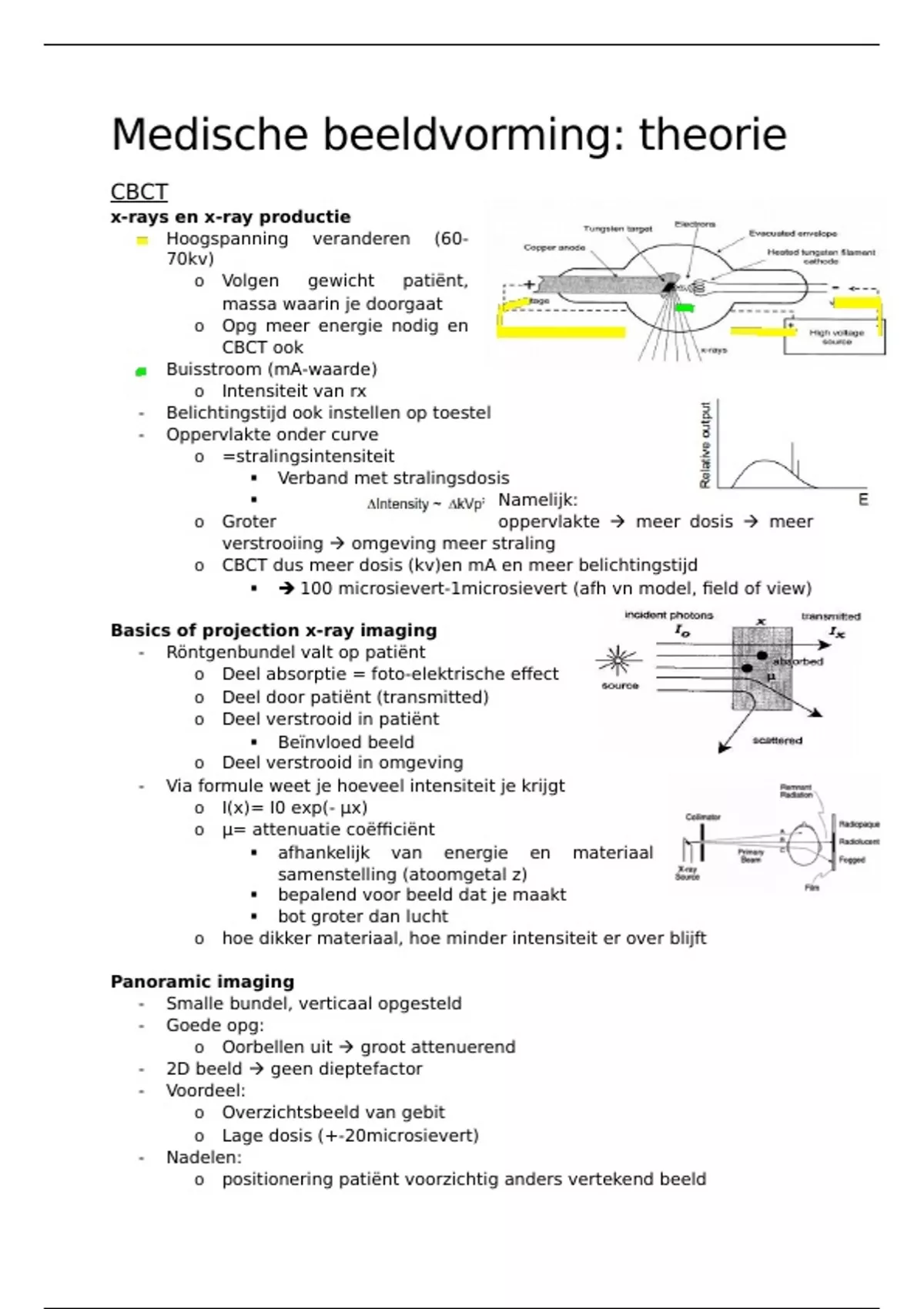

Medische beeldvorming: theorie
CBCT
x-rays en x-ray productie
- Hoogspanning veranderen (60-
70kv)
o Volgen gewicht patiënt,
massa waarin je doorgaat
o Opg meer energie nodig en
CBCT ook
- Buisstroom (mA-waarde)
o Intensiteit van rx
- Belichtingstijd ook instellen op toestel
- Oppervlakte onder curve
o =stralingsintensiteit
Verband met stralingsdosis
Namelijk:
o Groter oppervlakte meer dosis meer
verstrooiing omgeving meer straling
o CBCT dus meer dosis (kv)en mA en meer belichtingstijd
100 microsievert-1microsievert (afh vn model, field of view)
Basics of projection x-ray imaging
- Röntgenbundel valt op patiënt
o Deel absorptie = foto-elektrische effect
o Deel door patiënt (transmitted)
o Deel verstrooid in patiënt
Beïnvloed beeld
o Deel verstrooid in omgeving
- Via formule weet je hoeveel intensiteit je krijgt
o I(x)= I0 exp(- µx)
o µ= attenuatie coëfficiënt
afhankelijk van energie en materiaal
samenstelling (atoomgetal z)
bepalend voor beeld dat je maakt
bot groter dan lucht
o hoe dikker materiaal, hoe minder intensiteit er over blijft
Panoramic imaging
- Smalle bundel, verticaal opgesteld
- Goede opg:
o Oorbellen uit groot attenuerend
- 2D beeld geen dieptefactor
- Voordeel:
o Overzichtsbeeld van gebit
o Lage dosis (+-20microsievert)
- Nadelen:
o positionering patiënt voorzichtig anders vertekend beeld
, Computed tomography = CT-scanner
- X-stralenbuis
- Detector
- Patiënt ligt op tafel
- Waaier bundel: andere richting dan opg
o Opg: verticaal volgen patiënt
o CT: loodrecht op patiënt (horizontaal)
- Smalle bundel
- Doorsnedes van patiënt loodrecht op lengte van patiënt pc verwerking
antinuatiecoefficient (µ) terugvinden
- Nadeel:
o Hoge dosis
- Die bundel valt niet stil op 0 na het scannen van weefsel
o Dosis-staagte door strooistraling patiënt
o Verschillende opnames van patiënt
o Overlap van opnames hogere dosis
- CBCT heeft lagere dosis
o Conische bundel en geen waaier bundel
o Geen overlappingen dus andere curve
= lagere dosis
- 3D structuren voordelen:
o Nauwkeurige meting in elke richting
o Betere radiologische evaluatie
o Concentreren op materiaalsamenstelling
Ongeveer attenuatiecoëfficiënt opmeten
Wel op andere manier meten
Attenuatiecoëfficiënt meten met CT-toestel
Probleem attenuatie afhankelijk van materiaal en
energie
Maar elk apparatuur heeft andere filters dus geeft
andere waarden*
o Botstructuur bekijken wel aan hoogste resolutie
scannen
- Hounsfield units = grijswaarde in CT-waarde
o = de gemeten waarde van attenuatiecof –
attenuatiecof van water en dat dan delen door attenuatiecof water
(H)
Zie formule
Dus energie zit zowel in formule in noemer en teller
Dus die filters hebben hier geen effect op = geen
probleem meer*
o Voordeel
Gestandaardiseerd over hele wereld
o Grijswaarden
Bot: heeft bepaalde µ en water en lucht ook
Ene is donker dan andere
o Helpt verschillende soorten weefsels te onderscheiden op basis van
dichtheid
Hogere H-waarde = hogere dichtheid
