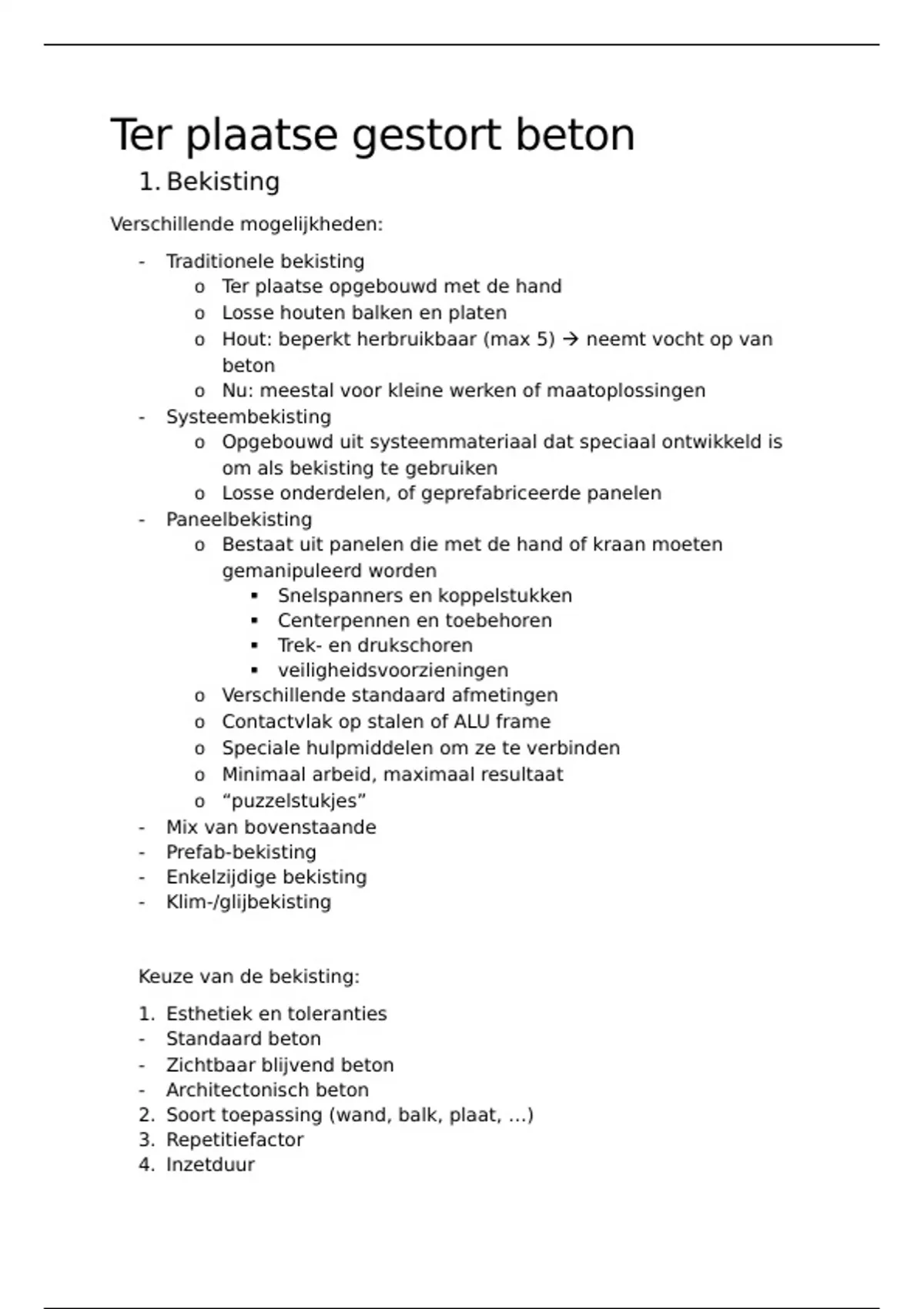

Ter plaatse gestort beton
1. Bekisting
Verschillende mogelijkheden:
- Traditionele bekisting
o Ter plaatse opgebouwd met de hand
o Losse houten balken en platen
o Hout: beperkt herbruikbaar (max 5) neemt vocht op van
beton
o Nu: meestal voor kleine werken of maatoplossingen
- Systeembekisting
o Opgebouwd uit systeemmateriaal dat speciaal ontwikkeld is
om als bekisting te gebruiken
o Losse onderdelen, of geprefabriceerde panelen
- Paneelbekisting
o Bestaat uit panelen die met de hand of kraan moeten
gemanipuleerd worden
Snelspanners en koppelstukken
Centerpennen en toebehoren
Trek- en drukschoren
veiligheidsvoorzieningen
o Verschillende standaard afmetingen
o Contactvlak op stalen of ALU frame
o Speciale hulpmiddelen om ze te verbinden
o Minimaal arbeid, maximaal resultaat
o “puzzelstukjes”
- Mix van bovenstaande
- Prefab-bekisting
- Enkelzijdige bekisting
- Klim-/glijbekisting
Keuze van de bekisting:
1. Esthetiek en toleranties
- Standaard beton
- Zichtbaar blijvend beton
- Architectonisch beton
2. Soort toepassing (wand, balk, plaat, …)
3. Repetitiefactor
4. Inzetduur
, 5. In te storten delen, uitsparingen, …
6. Manipulatie?
2. Wanden
Steun en schoor: horizontale krachten
Stelschoren (trek- en drukschoren): scharnierende voet- en kopplaten die
druk- en trekkrachten kunnen opnemen
Centerpennen en afstandshouders:
- Bepaalt wanddikte
- Bevestigt sluitkist aan stelkist
Aansluiting vloer-wand: kimplaat steken strekmetaal met/zonder
keerplaat (al dan niet waterdicht)
,Goede uitvoering
- Betondekking
- Correcte wapening
- Geen afval en zand in bekisting
- Beton aanpassen (bv. hydrofuge)
- Storthoogte beperken
- Trillen
- Voldoende uithardingstijd voor ontkisten
Uitvoering:
- Eerste montage van de bekisting
- Maximaal onderdelen aanbrengen
- Uitvoeringszone wand proper maken
- Wand aftekenen op de vloer
- Stelkist ter plaatse brengen en schoren vastmaken
- Dan pas kraanhaak losmaken
- Aanbrengen veiligheidsvoorzieningen
- Aanbrengen eventueel in te storten elementen
- Richten van de bekisting
- Verstekken/stortnaden aanbrengen
- Aanbrengen ontkistingsolie
- Plaatsen wapening
- Plaatsen sluitkist en monteren van afstandshouders en
centerpennen
- Details afwerken
- Controle
- Beton correct storten
- Monitoring van de bekisting
- Ontkisten
- Nazorg (reinigen, herstellen)
- Correcte tussenstockage
, 3. Kolommen
Traditionele bekisting:
- Houten balken
- Houten platen
- Kransen/klemmen
- Schoren
Onderaan vastzetten met ingeboorde wapening in beton
Uitvoering:
1. Inplanting (afschrijven kolommen op beton)
2. Stelkist monteren en ontkistingsolie aanbrengen
3. Stelkist plaatsen
4. Stelkist verticaal zetten met rek- en drukschoren
5. Wapening plaatsen
6. Sluitkist monteren en ontkistingsolie aanbrengen
7. Sluitkist plaatsen en koppelen aan stelkist
8. Beton gieten
9. Ontkisten en bekisting kuisen + opnieuw oliën
