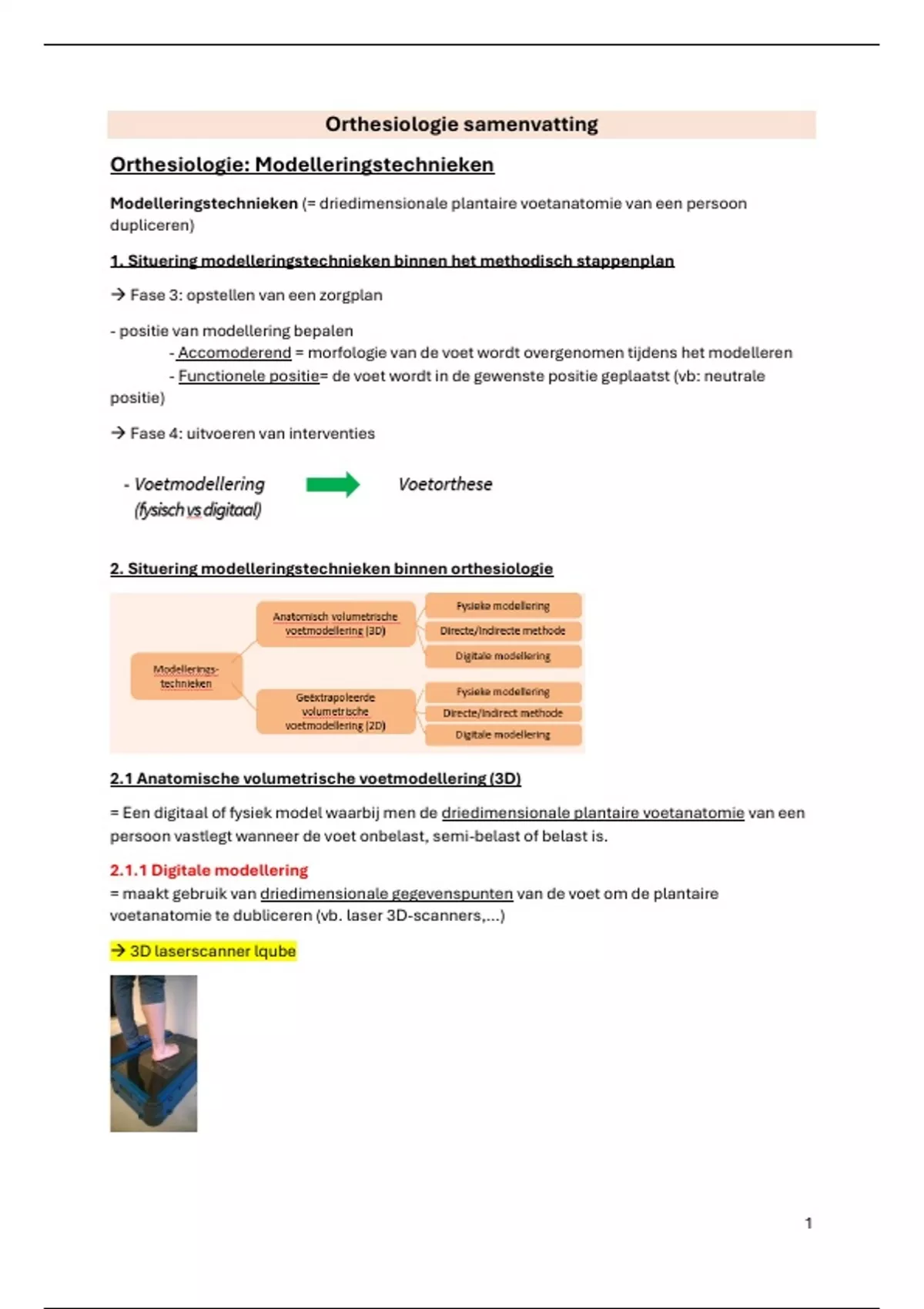

Orthesiologie samenvatting
Orthesiologie: Modelleringstechnieken
Modelleringstechnieken (= driedimensionale plantaire voetanatomie van een persoon
dupliceren)
1. Situering modelleringstechnieken binnen het methodisch stappenplan
→ Fase 3: opstellen van een zorgplan
- positie van modellering bepalen
- Accomoderend = morfologie van de voet wordt overgenomen tijdens het modelleren
- Functionele positie= de voet wordt in de gewenste positie geplaatst (vb: neutrale
positie)
→ Fase 4: uitvoeren van interventies
2. Situering modelleringstechnieken binnen orthesiologie
2.1 Anatomische volumetrische voetmodellering (3D)
= Een digitaal of fysiek model waarbij men de driedimensionale plantaire voetanatomie van een
persoon vastlegt wanneer de voet onbelast, semi-belast of belast is.
2.1.1 Digitale modellering
= maakt gebruik van driedimensionale gegevenspunten van de voet om de plantaire
voetanatomie te dubliceren (vb. laser 3D-scanners,…)
→ 3D laserscanner lqube
1
, BELAST: 1 voet op scanner, andere voet steunt op gelijke hoogte
SEMI-BELAST: zittend, knie en TCG in 90°
ONBELAST: Zittend, 1 voet boven de scanner (voet maakt geen contact met scanner)
→ 3D laser Digitizer
= combinatie afdruksysteem en 3D digitizer.
Afdruksysteem: 2 platen gevuld met aluminium granulaat, silicone vel, vacuüm systeem
3D Digitizer: Laser+ camera, indirecte afname
→ metingen: - VV AV relatie
- bissectie hiel
- lengte en breedte voet
2.1.2 Fysieke modellering
= Men legt de voetanatomie vast door direct contact om de plantaire voetanatomie te
dupliceren. (vb. gipsafrukken,..)
→ Modellering met gips (Negatieve cast, positieve cast, positieve gipsaanbouw)
= funtionele en accomoderende modellering
VOORBEREIDENDE STAPPEN:
1. Zet in neutrale positie (noch geproneerd, nog gesupineerd)
2. Duid midden van calcaneum aan dmv bissectrice
3. Bissectrice op 1/3 onderbeen
Er zijn 5 non weightbearing casting- technieken (negatieve casttechnieken)
2
