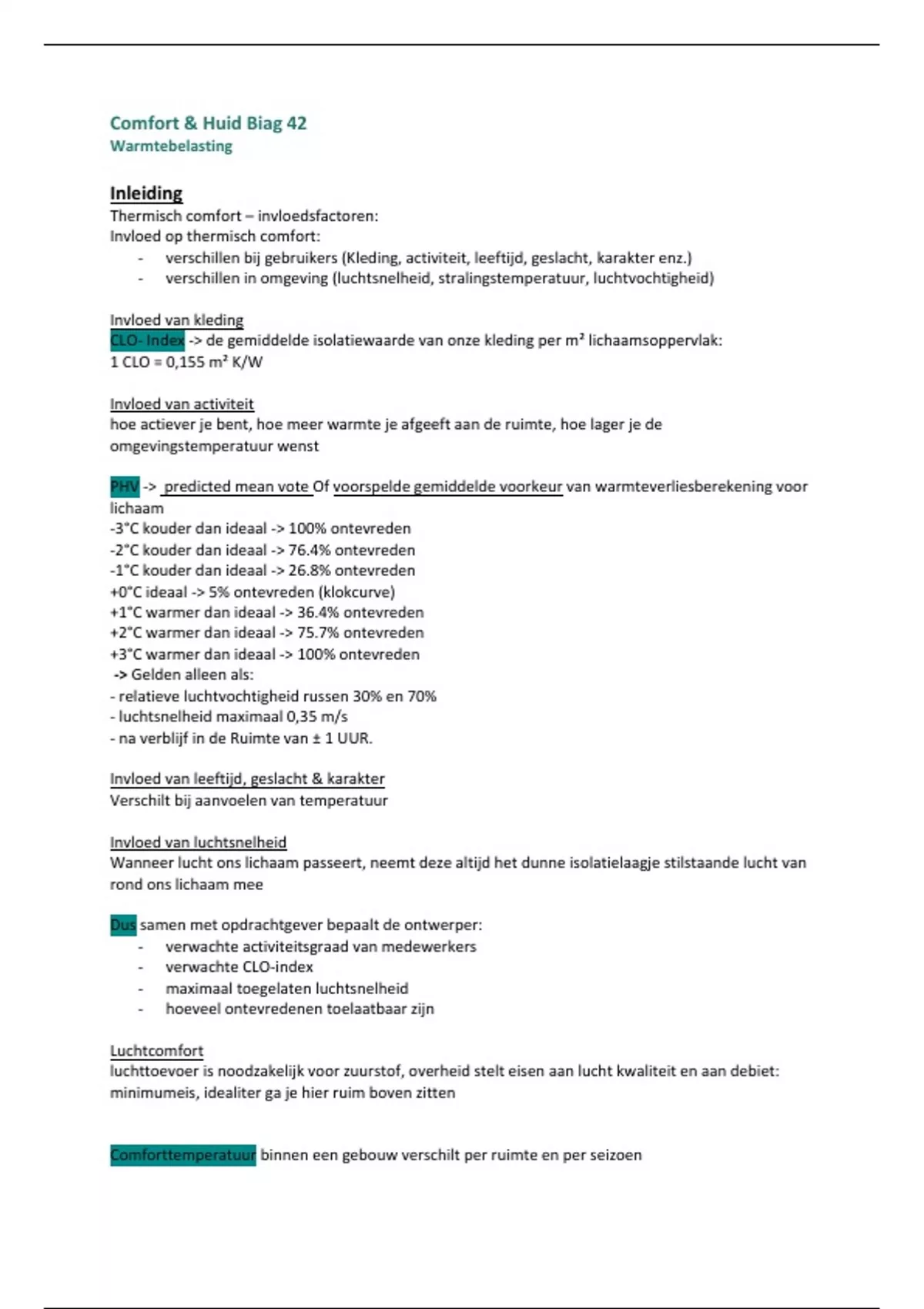

Comfort & Huid Biag 42
Warmtebelasting
Inleiding
Thermisch comfort – invloedsfactoren:
Invloed op thermisch comfort:
- verschillen bij gebruikers (Kleding, activiteit, leeftijd, geslacht, karakter enz.)
- verschillen in omgeving (luchtsnelheid, stralingstemperatuur, luchtvochtigheid)
Invloed van kleding
CLO- Index -> de gemiddelde isolatiewaarde van onze kleding per m² lichaamsoppervlak:
1 CLO = 0,155 m² K/W
Invloed van activiteit
hoe actiever je bent, hoe meer warmte je afgeeft aan de ruimte, hoe lager je de
omgevingstemperatuur wenst
PHV -> predicted mean vote Of voorspelde gemiddelde voorkeur van warmteverliesberekening voor
lichaam
-3°C kouder dan ideaal -> 100% ontevreden
-2°C kouder dan ideaal -> 76.4% ontevreden
-1°C kouder dan ideaal -> 26.8% ontevreden
+0°C ideaal -> 5% ontevreden (klokcurve)
+1°C warmer dan ideaal -> 36.4% ontevreden
+2°C warmer dan ideaal -> 75.7% ontevreden
+3°C warmer dan ideaal -> 100% ontevreden
-> Gelden alleen als:
- relatieve luchtvochtigheid russen 30% en 70%
- luchtsnelheid maximaal 0,35 m/s
- na verblijf in de Ruimte van ± 1 UUR.
Invloed van leeftijd, geslacht & karakter
Verschilt bij aanvoelen van temperatuur
Invloed van luchtsnelheid
Wanneer lucht ons lichaam passeert, neemt deze altijd het dunne isolatielaagje stilstaande lucht van
rond ons lichaam mee
Dus samen met opdrachtgever bepaalt de ontwerper:
- verwachte activiteitsgraad van medewerkers
- verwachte CLO-index
- maximaal toegelaten luchtsnelheid
- hoeveel ontevredenen toelaatbaar zijn
Luchtcomfort
luchttoevoer is noodzakelijk voor zuurstof, overheid stelt eisen aan lucht kwaliteit en aan debiet:
minimumeis, idealiter ga je hier ruim boven zitten
Comforttemperatuur binnen een gebouw verschilt per ruimte en per seizoen
, Warmteverlies
Intro
- We willen dat een ruimte op eenzelfde temperatuur blijft, om comfort te bewaren
- Warmteverlies compenseren door nieuwe warmte af te geven -> verwarmingstoestellen
- Warmteverlies wordt berekent per ruimte
Vormen van warmteverlies
Som van 4 warmtestromen vormen samen totale warmteverlies
1. Geleidingsverlies
Mate waarin wand warmte kan tegenhouden, de warmteweerstand R (m².K/W)
Mate waarin warmte door wand stroomt, de warmtegeleidingscoefficient U (W/m².K)
U = 1/R en R = 1/U
2. Ventilatieverlies
Lucht uit ruimte naar buiten blazen, verse lucht van buiten naar binnen brengen
Hoe meer je ventileert, hoe meer warmte je dus verliest.
3. In- en exfiltratie
Gebouw is nooit 100% luchtdicht
Luchtuitwisseling tussen buiten en binnen, wat zorgt voor warmteoverdracht
4. Opwarmvermogen
Verwarmingsvermogen dat extra wordt ingerekend om reserve te hebben bij extreme
gevallen
Warmteverlies = geleidingsverlies + ventilatieverlies + in- & exfiltratie + opwarmvermogen
Bepalende factoren warmteverlies
- Bij eerste 3 vormen wordt warmtetransport telkens bepaald door het verschil tussen binnen
en buiten temperatuur
- Opbouw van constructie
- Isolatiepakketten
- Thermische inertie
- Grootte van luchtdebieten
Binnentemperatuur
Afhankelijk van gebruiker tot gebruiker
Wenselijke binnentemperatuur afhankelijk van elementen:
- Activiteit
- Kledij
- Luchtsnelheid
- Leeftijd
- Geslacht
- Gewenst comfort niveau
Buitentemperatuur
Bij berekeningen : basis buitentemperatuur
