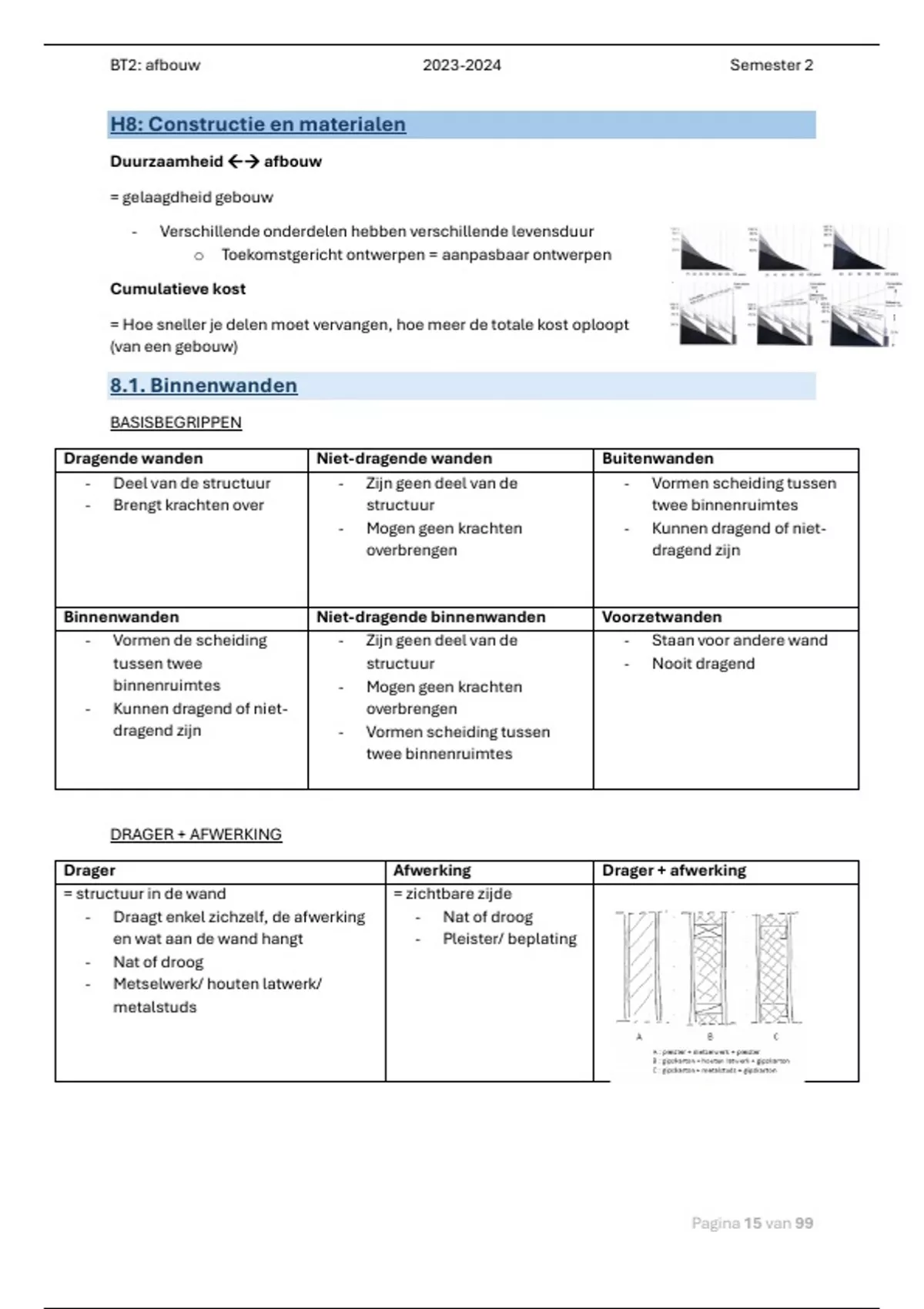

BT2: afbouw 2023-2024 Semester 2
H8: Constructie en materialen
Duurzaamheid → afbouw
= gelaagdheid gebouw
- Verschillende onderdelen hebben verschillende levensduur
o Toekomstgericht ontwerpen = aanpasbaar ontwerpen
Cumulatieve kost
= Hoe sneller je delen moet vervangen, hoe meer de totale kost oploopt
(van een gebouw)
8.1. Binnenwanden
BASISBEGRIPPEN
Dragende wanden Niet-dragende wanden Buitenwanden
- Deel van de structuur - Zijn geen deel van de - Vormen scheiding tussen
- Brengt krachten over structuur twee binnenruimtes
- Mogen geen krachten - Kunnen dragend of niet-
overbrengen dragend zijn
Binnenwanden Niet-dragende binnenwanden Voorzetwanden
- Vormen de scheiding - Zijn geen deel van de - Staan voor andere wand
tussen twee structuur - Nooit dragend
binnenruimtes - Mogen geen krachten
- Kunnen dragend of niet- overbrengen
dragend zijn - Vormen scheiding tussen
twee binnenruimtes
DRAGER + AFWERKING
Drager Afwerking Drager + afwerking
= structuur in de wand = zichtbare zijde
- Draagt enkel zichzelf, de afwerking - Nat of droog
en wat aan de wand hangt - Pleister/ beplating
- Nat of droog
- Metselwerk/ houten latwerk/
metalstuds
Pagina 15 van 99
, BT2: afbouw 2023-2024 Semester 2
AANDACHTSPUNTEN – STABILITEIT
Zware binnenwanden → Niet- dragende wanden Drager
Lichte binnenwanden
- Onderliggende structuur - Spatie tussen wand en - Draagt zichzelf
moet gewicht (kunnen) bovengelegen - Draagt afwerking
dragen vloerstructuur - Draagt toestellen/ meubelen
die aan de wand
- Voldoende spatie zodat opgehangen worden
vloer na doorbuigen niet = keukenkasten, wc,…
op wand zal steunen = 10-
20mm →gewicht wand bereken =
lastendaling
AANDACHTSPUNTEN – BRAND
Brandreactie Brandweerstand
- Wand mag niet bijdragen aan ontstaan en - Compartimentering
ontwikkeling van vuur en rook - Evacuatie toelaten
- Klasse A1, A2, B, C, D, E, F = Europees - EI30, EI60, EI120
- Klasse A0, A1, A2, A3, A4 = Belgisch
Pagina 16 van 99
, BT2: afbouw 2023-2024 Semester 2
AANDACHTSPUNTEN – AKOESTIEK
Geluidsisolatie Geluidsabsorptie
= beperken binnendringen van geluid van buitenaf = smoren geluid in de ruimte
- Meer gewicht = minder trilling - Afwerking
- Massa – veer – massa = trilling wordt niet/ minder - Holtes creëren waarin geluidsgolven
doorgegeven vastlopen
- Geluidsabsorptie in de wand = geluid sterft uit in - Zachte materialen
de wand
➔ Geen gladde oppervlakken, want
1. Driekamertransmissie weerkaatsen geluid
- Wand zendzijde trilt → geluidsafgifte in spouw →
wand ontvangstzijde trilt → geluidsafgifte in
ontvangstruimte
2. Massa-veer-massatransmissie
- Wand zendzijde trilt → verend materiaal in spouw
trilt → wand ontvangstzijde trilt → geluidsafgifte in
ontvangstruimte
3. Structurele transmissie
- Trilling wordt rechtstreeks doorgegeven
AANDACHTSPUNTEN – CONDENSATIE
Scheiding vochtige en droge ruimtes Voorkomen doorboringen dampscherm
- Wand = kouder dan lucht - Vooral in houtskeletbouw noodzakelijk
- Damp zal condenseren in/ op de wand - Door stopcontacten, toevoerleidingen,
- Dampdichting aan vochtige zijde afvoerleidingen, armaturen,…
- Dampopen afwerken aan droge zijde - Holte creëren aan binnenzijde dampscherm
Vb: wand tussen badkamer en gang waar technieken geplaatst kunnen worden
Vb: leidingspouw
AANDACHTSPUNTEN – VOORZETWANDEN
Functie:
- Uitzicht
- Brandweerstand / brandreactie
- Thermische prestaties
- Akoestische prestaties
- Leidingspouw
Pagina 17 van 99
, BT2: afbouw 2023-2024 Semester 2
8.2. Vloerafwerking
Vloersysteem: 3 componenten
constructie Dekvloer Vloerafwerking
= draagvloer, constructievloer, = ondervloer, afwerkvloer, = vloerbedekking, toplaag,
ondergrond, systeemvloer tussenvloer, deklaag, chape bovenvloer, vloerbekleding
- Sterkte en stijfheid - Vlakheid & correctie - Blootgesteld aan gebruik
- Belastingen afdragen naar peil - Slijtage, ruwheid,
wanden, balken, kolommen - Trillingen beperken gebruiksgemak
of fundering - Akoestische prestaties
DEKVLOEREN
SOORTEN DEKVLOER
Hechtende dekvloer Niet-hechtende dekvloer Zwevende dekvloer
= Hecht aan draagvloer = gescheiden van draagvloer door = dekvloer op akoestische en/of
- Kunnen veel barsten in scheidingslaag thermische isolatie
komen door te weinig (= ontkoppeling) - Dekvloer kan bewegen
bewegingsruimte - Ondergrond moet vlak zijn - Niet verbonden aan
- Wapeningsnet voorzien om bouwelementen
krimp op te vangen
➔ Goed voor akoestiek, want
trillingen worden minder
doorgegeven aan dragende
vloer, en dus de verdieping
eronder
Dekvloer voor Onderlaag
vloerverwarming
= verwarmingselementen in = tussen draagvloer en dekvloer
scheidingslaag tussen isolatie - uitvullen tussen leidingen
en dekvloer
OF
= plaatsing
verwarmingselementen op
isolatie, vervolgens ingestort in
dekvloer
- Zeker wapening nodig!
Pagina 18 van 99
