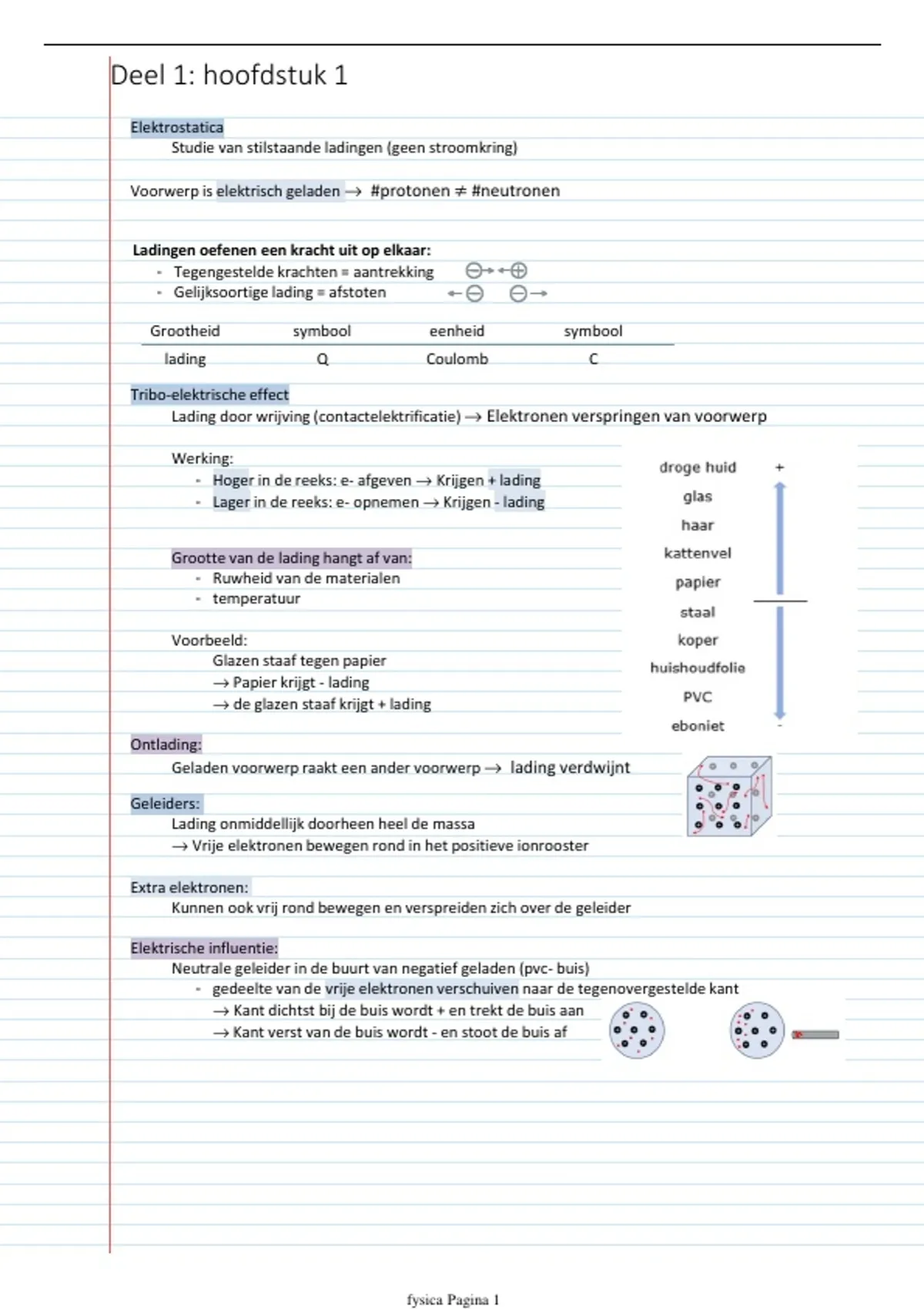

Deel 1: hoofdstuk 1
Elektrostatica
Studie van stilstaande ladingen (geen stroomkring)
Voorwerp is elektrisch geladen → #protonen ≠ #neutronen
Ladingen oefenen een kracht uit op elkaar:
- Tegengestelde krachten = aantrekking
- Gelijksoortige lading = afstoten
Grootheid symbool eenheid symbool
lading Q Coulomb C
Tribo-elektrische effect
Lading door wrijving (contactelektrificatie) → Elektronen verspringen van voorwerp
Werking:
- Hoger in de reeks: e- afgeven → Krijgen + lading
- Lager in de reeks: e- opnemen → Krijgen - lading
Grootte van de lading hangt af van:
- Ruwheid van de materialen
- temperatuur
Voorbeeld:
Glazen staaf tegen papier
→ Papier krijgt - lading
→ de glazen staaf krijgt + lading
Ontlading:
Geladen voorwerp raakt een ander voorwerp → lading verdwijnt
Geleiders:
Lading onmiddellijk doorheen heel de massa
→ Vrije elektronen bewegen rond in het positieve ionrooster
Extra elektronen:
Kunnen ook vrij rond bewegen en verspreiden zich over de geleider
Elektrische influentie:
Neutrale geleider in de buurt van negatief geladen (pvc- buis)
- gedeelte van de vrije elektronen verschuiven naar de tegenovergestelde kant
→ Kant dichtst bij de buis wordt + en trekt de buis aan
→ Kant verst van de buis wordt - en stoot de buis af
fysica Pagina 1
, Isolatoren: Isolator naderen met (negatief) geladen buis:
- Lading blijft waar opgewekt 1. Elektronen in de molecule worden afgestoten
- Elektronen stevig rond kern gebonden 2. Ladingsverschuiving in elk molecule
- Lading binnen elke molecule gelijk verdeeld 3. Molecule wordt dipool
4. Isolator is gepolariseerd
Neutrale isolator 5. Polarisatie verdwijnt van zodra de uitwendige
→ Kan aangetrokken worden door een geladen vw lading wordt weggehaald
Elektrische kracht:
Oefent een lading uit op =
Coulombkracht: Oefent een lading uit op =
- Veldkracht
| |. | |
= . ⎯⎯⎯⎯⎯⎯⎯⎯
Grootheid symbool eenheid symbool
Coulombkracht ⃗ newton N
(elektrische kracht)
Krachten en even groot:
= || || = || ||
Resulterende kracht:
- Zelfde richting en zin: = +
- Zelfde richting tegengestelde zin: =| − |
- Loodrechte krachten: = ⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯
+
Toepassing:
Poedercoating:
1. Vw wordt positief geladen
2. Vw wordt bespoten met een negatief geladen poeder (Trekken elkaar aan)
3. Uitharden in de over → Ladingen verdwijnen
Kopieermachine:
1. Printrol elektrisch geladen
2. De tekst of afbeelding wordt belicht in de scanlade
(doorgelaten licht doet de ladingen lokaal verdwijnen op de printrol)
3. Tekst of afbeelding in vorm van ladingen op de printrol
4. Tonerpoeder toegevoegd (hecht zich aan de ladingen)
5. Poeder komt van op de printrol op papier terecht
6. Fixatie door warmte
Stof wegnemen:
1. Plumeau trekt stof aan (door statische energie)
2. Kan opnieuw geladen worden door te wrijven over een tv scherm of door sommige reinigingsdoekjes
fysica Pagina 2
