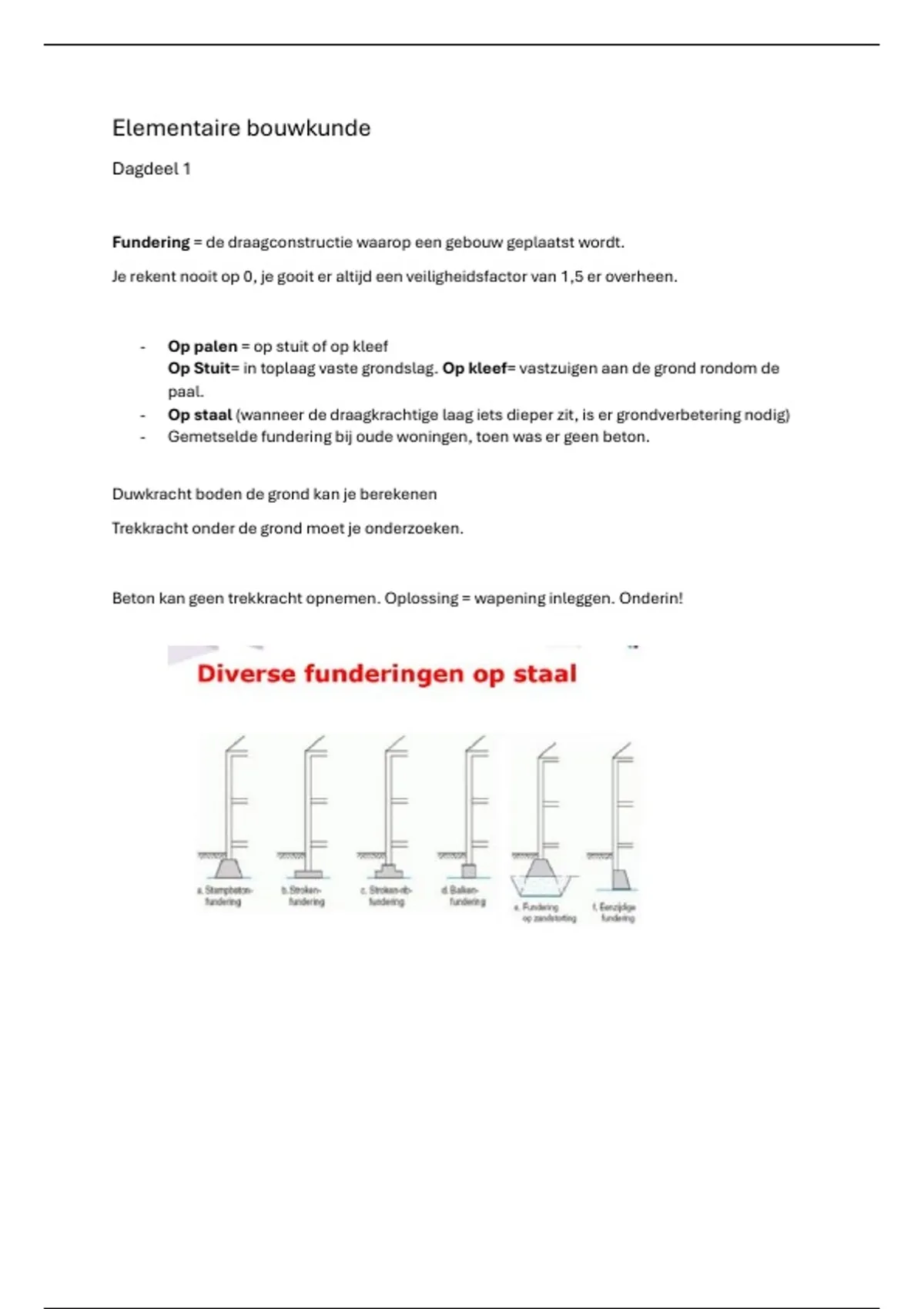

Elementaire bouwkunde
Dagdeel 1
Fundering = de draagconstructie waarop een gebouw geplaatst wordt.
Je rekent nooit op 0, je gooit er altijd een veiligheidsfactor van 1,5 er overheen.
- Op palen = op stuit of op kleef
Op Stuit= in toplaag vaste grondslag. Op kleef= vastzuigen aan de grond rondom de
paal.
- Op staal (wanneer de draagkrachtige laag iets dieper zit, is er grondverbetering nodig)
- Gemetselde fundering bij oude woningen, toen was er geen beton.
Duwkracht boden de grond kan je berekenen
Trekkracht onder de grond moet je onderzoeken.
Beton kan geen trekkracht opnemen. Oplossing = wapening inleggen. Onderin!
,Funderingsplaat met vorstrand: voor een licht gebouw (schuurtje of aanbouw) geeft aan het
geheel veel stijfheid en voorkomt het verzakken.
Stroken fundering:
,Stroken-rib fundering:
Prefab fundering: geprefabriceerd in een fabriek
Funderen op palen:
- Houten palen (lengte beperkt, palen moeten onder water staan, niet geschikt voor hele
zware gebouwen)
- Houten palen met betonopzetter
- Prefabbeton palen (veel draagkracht)
- Schakelpalen
- In de grond vervaardigde palen
- Diepwanden
Kalenderen: actie bij het heien. Laatste 2 meter wordt er elke 25cm een streep getrokken om te
kijken hoeveel slagen er nodig zijn. Bij ongeveer 8 slagen is het goed.
Freatisch vlak= bovenkant waar grond altijd verzadigd is met grondwater.
Sonderen = methoden om grondweerstand te bepalen. Zien hoe diep er gefundeerd kan
worden. (sonderingsdiagram)
, - De weerstand tegen indringen: Conusweestand, Stuit
- Mantelwrijving: Kleef
Kruipruimte: ruimte tussen de bodemafsluiting en de onderkant van de begane grondvloer.
Hoogte moet minimaal 500/600 mm zijn. Leidingen moeten goed te bereiken zijn en het moet
goed geventileerd kunnen worden.
Bemalen: tijdelijk grondwater afvoeren.
- Problemen hierbij zijn, grondwater te laag= houten palen kunnen gaan rotten
(grondwateroverlast)
Lekkages in kelders
- Aan de kim (aansluiting vloer/wand)
- Door grindstenen
Maatregelen hiervoor zijn
- Coating aanbrengen (sterke specie- bitumen) normaal gesproken van de binnenkant, bij
bestaande bouw aan de buitenkant.
- Impregneren vanaf binnenzijde
- Injecteren vanaf buitenzijde
