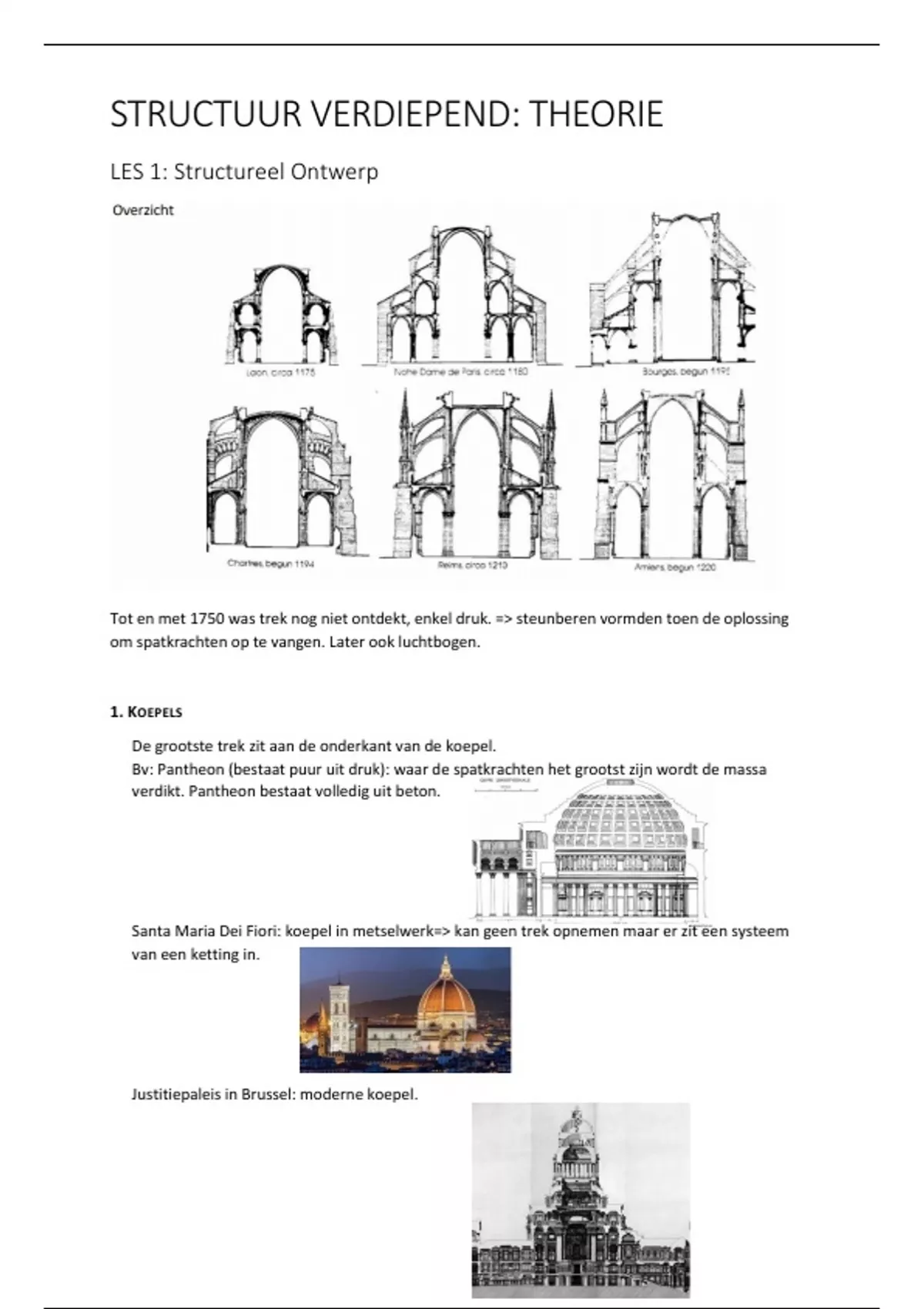

STRUCTUUR VERDIEPEND: THEORIE
LES 1: Structureel Ontwerp
Tot en met 1750 was trek nog niet ontdekt, enkel druk. => steunberen vormden toen de oplossing
om spatkrachten op te vangen. Later ook luchtbogen.
1. KOEPELS
De grootste trek zit aan de onderkant van de koepel.
Bv: Pantheon (bestaat puur uit druk): waar de spatkrachten het grootst zijn wordt de massa
verdikt. Pantheon bestaat volledig uit beton.
Santa Maria Dei Fiori: koepel in metselwerk=> kan geen trek opnemen maar er zit een systeem
van een ketting in.
Justitiepaleis in Brussel: moderne koepel.
,Vergelijking van de traditionele met de moderne koepel:
2. NIEUWE MATERIALEN
1775: gietijzer
1856: staal
1890: gewapend beton
3 Wetten van Newton
- Actie – reactie (belangrijkste)
- Traagheidswet
- 1ste wet
Wet van Hooke
𝜎 = 𝐸 ∙ ε (in N/mm²)
-> ε zegt hoe elastisch iets is
3. STRUCTUREEL ONTWERPEN EN ARCHITECTUUR :
Het ingenieuze van een constructie zit niet zozeer in de berekening (a-posteriori) maar wel in de
vorm (a-priori).
A. Opteren voor een structurele basisvorm (bvb. vakwerk)
B. Ruwe dimensionering (bvb ervaring, grafieken) ism keuze materiaal
C. Ruimtelijke stabiliteit (drie dimensies) -> moet blijven staan
D. Principe fundering
E. Uitvoeringsmethode (constructie en detail)
F. Ecologische en economische toets
=> Pas wanneer het idee af is, terugkoppelen: controle van het aangenomen systeem!
1. structuur schematiseren
2. berekenen
, Vector – actieve structuren vs. Snede – actieve structuren:
-> D &T -> D, T & M(buiging)
A. Structurele Basisvorm
• Balken
• Portieken en Vierendeel
• Horizontale en verticale platen
B. Ruwe dimensionering
B. Keuze materiaal
C. Ruimtelijke stabiliteit
