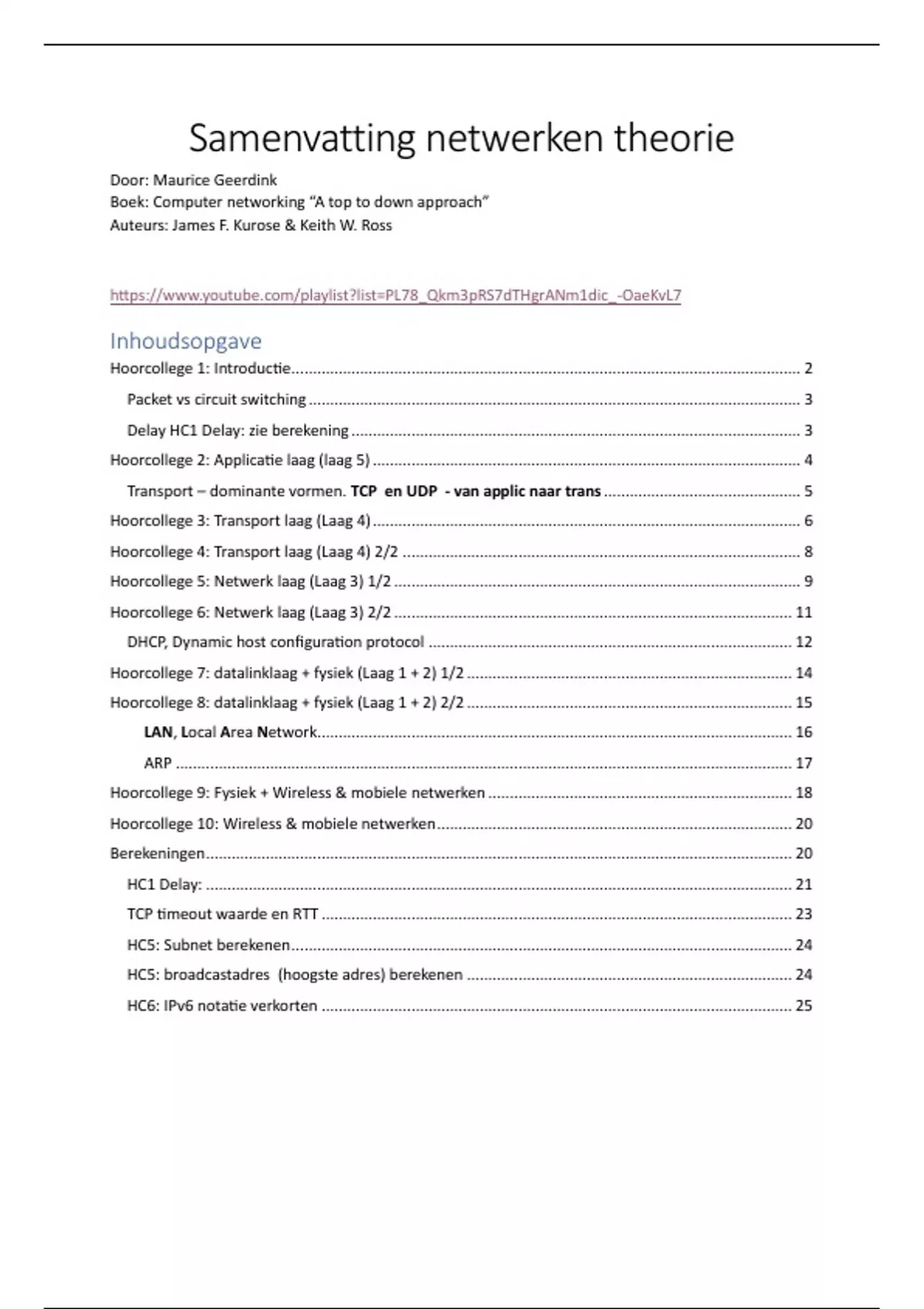

Samenvatting netwerken theorie
Door: Maurice Geerdink
Boek: Computer networking “A top to down approach”
Auteurs: James F. Kurose & Keith W. Ross
https://www.youtube.com/playlist?list=PL78_Qkm3pRS7dTHgrANm1dic_-OaeKvL7
Inhoudsopgave
Hoorcollege 1: Introductie....................................................................................................................... 2
Packet vs circuit switching ................................................................................................................... 3
Delay HC1 Delay: zie berekening ......................................................................................................... 3
Hoorcollege 2: Applicatie laag (laag 5) .................................................................................................... 4
Transport – dominante vormen. TCP en UDP - van applic naar trans .............................................. 5
Hoorcollege 3: Transport laag (Laag 4) .................................................................................................... 6
Hoorcollege 4: Transport laag (Laag 4) 2/2 ............................................................................................. 8
Hoorcollege 5: Netwerk laag (Laag 3) 1/2 ............................................................................................... 9
Hoorcollege 6: Netwerk laag (Laag 3) 2/2 ............................................................................................. 11
DHCP, Dynamic host configuration protocol ..................................................................................... 12
Hoorcollege 7: datalinklaag + fysiek (Laag 1 + 2) 1/2 ............................................................................ 14
Hoorcollege 8: datalinklaag + fysiek (Laag 1 + 2) 2/2 ............................................................................ 15
LAN, Local Area Network............................................................................................................... 16
ARP ................................................................................................................................................ 17
Hoorcollege 9: Fysiek + Wireless & mobiele netwerken ....................................................................... 18
Hoorcollege 10: Wireless & mobiele netwerken ................................................................................... 20
Berekeningen ......................................................................................................................................... 20
HC1 Delay: ......................................................................................................................................... 21
TCP timeout waarde en RTT .............................................................................................................. 23
HC5: Subnet berekenen ..................................................................................................................... 24
HC5: broadcastadres (hoogste adres) berekenen ............................................................................ 24
HC6: IPv6 notatie verkorten .............................................................................................................. 25
,Maurice Geerdink ITV4N1
Hoorcollege 1: Introductie
Anatomie van internet, hoe werkt dit?
Wat is en doet een protocol
Layers, delay, & inpakken van berichten – incapsulation. Packet vs circuit switching
Internet ontstaan door communicatie in de koude oorlog
Centralized = centrale eruit betekend geen communicatie
Distributed = centrale paden, maar niet alles met elkaar verbonden.
Zo ontstond het ARPA Net
Hosts = eindsysteem die verbonden is met het internet. Zoals mobiel,server,broodrooster etc.
Communicatielinks = tussen hosts en switches. Kunnen kabels zijn maar ook draadloos
(Packet)witches= layer 2 of layer 3 , soms zelfs layer 4
Edge devices = apparaten aan de rand van het netwerk. Zoals hosts. Geen routers, die zijn centraal
Switch vergelijkbaar met station groningen. Groot knooppunt van verbindingen.
Applicatie
Presentatie
Sessie
Transport
Netwerk
Datalink
Fysiek
OSI-piramide Ethernetlagen
2
, Maurice Geerdink ITV4N1
Bericht vs Packet
Bericht wordt opgeknipt in packets. Zodat als een packet wegvalt niet het hele bericht kwijt raakt.
De kans dat dit gebeurd is veel minder groot dan bij een geheel bericht.
Eindhost krijgt alle pakcets en plakt het weer aan elkaar tot een geheel bericht.
Een switch werkt met Store-and-foreward: Ontvangen van pakket, opslaan, kijk naar bestemming en
stuur naar link die het dichtste bij is. Gebeurd alleen met complete paketten.
Incomplete pakketten worden weggegooid.
Packet vs circuit switching
Pakcet switching Circuit switching
vergelijkbaar met NS-Trein VERGELIJKBAAR MET TALIES
First come first serve Reservering
Als er capaciteit is pak het Gegarandeerde plek, gereserveerd. Plek is vrij
goedkoop Duur
Geen garanties Gegarandeerd plek
Packet switching heeft gewonnen doordat het goedkoper is. Is veel effectiever
Circuit switching gaat eruit.
Circuit switching
Resources worden end-2-end gereserveerd voor een “call”
paden zijn dus gereserveerd
rood is gereserveerd en er komt een nieuwe bij (blauw)
Waneer er nog 1 wil, wachten want er zijn geen paden vrij.
Lijn is al gereserveerd. Lijn is bezet, al gata er niks overheen.
Via FDM/TDM.
ISP = netwerk van pakcet swtiches en communcatielinks
Internet = netwerk van deze netwerken.
Protocol = defineert de layout van een bericht en de volgorde van berichten.
Delay HC1 Delay: zie berekening
Delay = vertraging
Dnodal = D proc + D queue + D trans + D prop
D nodal = processing delay + queing delay + transmission delay + propegation delay
Dproc= Processing delay = pakket komt binnen, wordt geïnspecteerd en bestemming wordt bekeken
Aan de hand van de bestemming wordt een lijn gekozen, dit levert de delay op.
Dtrans= Transmission delay = Wanneer de lijn gekozen is, moet het pakket op de lijn gezet worden,
dit levert delay op. Lengte / snelheid(capiciteit)
Dprop = Propogation delay = om van A naar B te komen over de lijn. Afstand / sneleid
Dqueue = queing delay = als er geen beschikbare capiciteit is op de lijn. Als er nog paketten klaar
staan die er eerst verstuurd moeten worden. Dit is dus geheugenchip of ram.
Als de queue vol zit en er komen nog steeds paketten bij worden deze weggegooid.
Kunnen de oudste of de nieuwste zijn.
3
