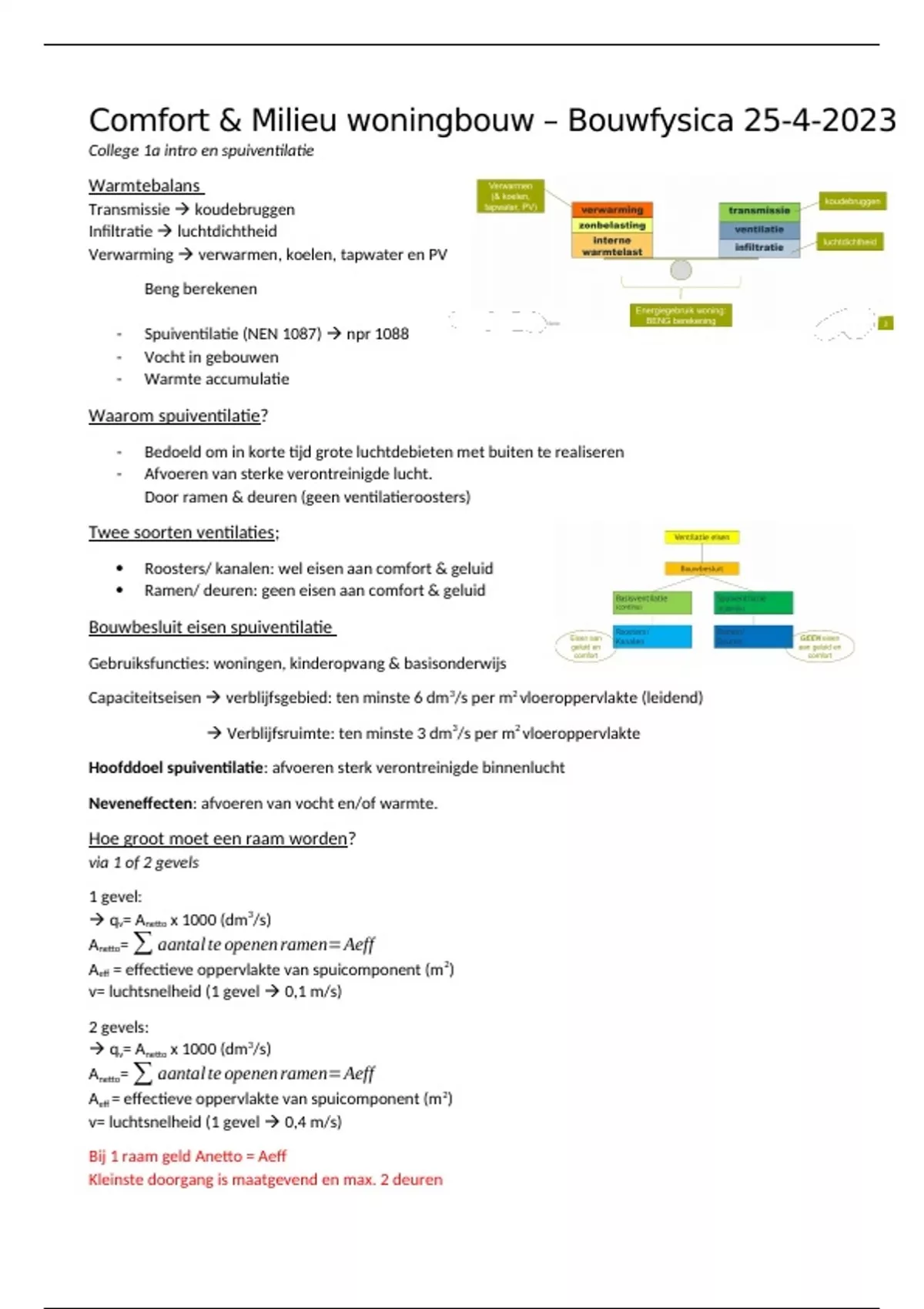

College 1a intro en spuiventilatie

Warmtebalans
Transmissie  koudebruggen
Infiltratie  luchtdichtheid
Verwarming  verwarmen, koelen, tapwater en PV

Beng berekenen

- Spuiventilatie (NEN 1087)  npr 1088
- Vocht in gebouwen
- Warmte accumulatie

Waarom spuiventilatie?
- Bedoeld om in korte tijd grote luchtdebieten met buiten te realiseren
- Afvoeren van sterke verontreinigde lucht.
Door ramen & deuren (geen ventilatieroosters)

Twee soorten ventilaties;
 Roosters/ kanalen: wel eisen aan comfort & geluid
 Ramen/ deuren: geen eisen aan comfort & geluid

Bouwbesluit eisen spuiventilatie
Gebruiksfuncties: woningen, kinderopvang & basisonderwijs

Capaciteitseisen  verblijfsgebied: ten minste 6 dm3/s per m2 vloeroppervlakte (leidend)

 Verblijfsruimte: ten minste 3 dm3/s per m2 vloeroppervlakte

Hoofddoel spuiventilatie: afvoeren sterk verontreinigde binnenlucht

Neveneffecten: afvoeren van vocht en/of warmte.

Hoe groot moet een raam worden?
via 1 of 2 gevels

1 gevel:
 qv= Anetto x 1000 (dm3/s)
Anetto= ∑ aantal te openen ramen=Aeff
Aeff = effectieve oppervlakte van spuicomponent (m 2)
v= luchtsnelheid (1 gevel  0,1 m/s)

2 gevels:
 qv= Anetto x 1000 (dm3/s)
Anetto= ∑ aantal te openen ramen=Aeff
Aeff = effectieve oppervlakte van spuicomponent (m 2)
v= luchtsnelheid (1 gevel  0,4 m/s)

Bij 1 raam geld Anetto = Aeff
Kleinste doorgang is maatgevend en max. 2 deuren

,Aeff = A x J (Ψ )

A= L x B van de dagmaat opening (m 2)
J= vermenigvuldigingsfactor in maximaal geopende stand.
Ψ = Maximale openingshoek bij 90 = 1


Stappenplan berekening spuivoorziening:




College 1b luchtdichtheid en warmteaccumulatie

Vijf reden waarom luchtdicht bouwen:

1. Vermindering energieverlies
2. Comfort
3. Behoud van constructie: voortkomt vochtproblemen en condensatie
4. Waterdichtheid
5. Geluidwering

Verschil tussen naden en kieren
Kieren: zitten tussen bewegende delen zoals deuren en ramen
Naden: zijn openingen tussen de vaste delen zoals dak en muur

Plekken waar grote luchtlekken voorkomen in woning:

 Gevel-fundering
 Gevel -vloer
 Nok
 Brievenbus
 Kruipluik
 Dak doorvoeren
 Dorpel

, Qv10 waarde betekent de luchtvolumestroom, die ontstaat via de kieren en naden die zich in de gebouwschil bevinden,
bij een drukverschil van 10 Pascal (uitgedrukt in dm3/s of dm3/s.m2 vloeroppervlakte.

Ventilatierooster is niet luchtdicht  waarde 1,0

Blowerdoortest  luchtlekkages bij kozijnen d.m.v. rookstift

Warmteaccumulatie
Weinig thermische capaciteit: grote thermische capaciteit:
tent, auto etc. kerk, bunker, kasteel

Gebouwen met veel massa nemen warmte op

- Zomer:
Zware gebouwen blijven “koel”, lichte gebouwen kunnen leiden tot oververhitting.
- Winter:
Zware gebouwen hebben aangenamer binnenklimaat door kleinere temperatuurschommelingen; lichte
gebouwen zijn snel opgewarmd en/of koelen snel af en hebben een instabieler binnenklimaat.

Zware materialen veel accumulatie (beton, steen)

Lichte materialen weinig accumulatie (HSB, lichte wanden)

Isolatie verhindert accumulatie

Nadeel van grote thermische capaciteit in zomer:

- Warmte langzaam weg uit gebouw

Oplossing: dag/nachtventilatie

- Werkt beter bij zware gebouwen moet inbraakvrij zijn

TOjuli is maat voor TemperatuurOverschrijdingsuren in zomer

College 1c koudebruggen

Een koudebrug is een zwakke plek in de thermische schil waar plaatselijk in de constructie meer warmte verliest

- Veroorzaakt plaatselijk lagere temperaturen op binnenoppervlak
- Indien deze temperaturen lager zijn dan de dauwpunts temperatuur  oppervlaktecondensatie
