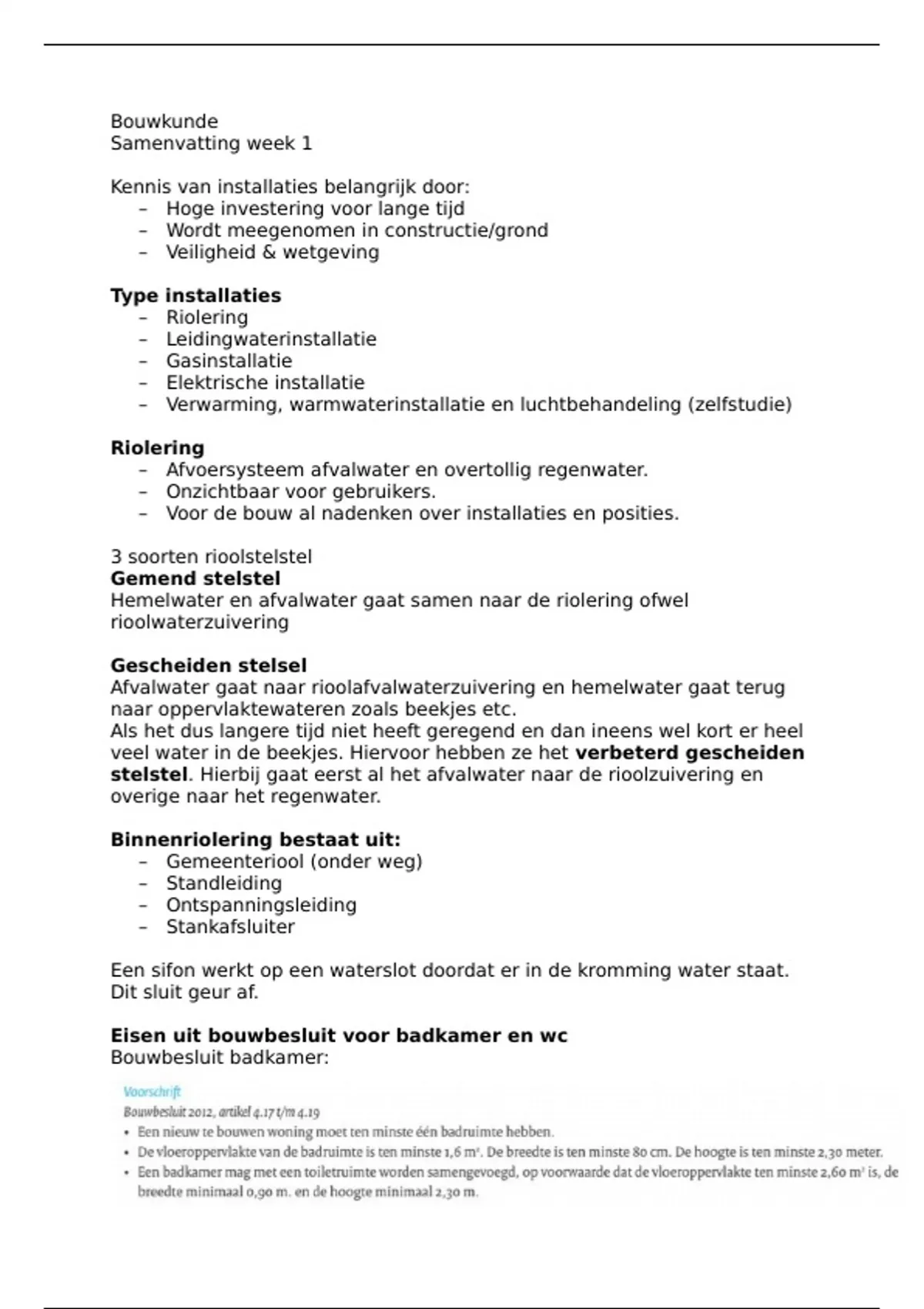

Bouwkunde
Samenvatting week 1
Kennis van installaties belangrijk door:
– Hoge investering voor lange tijd
– Wordt meegenomen in constructie/grond
– Veiligheid & wetgeving
Type installaties
– Riolering
– Leidingwaterinstallatie
– Gasinstallatie
– Elektrische installatie
– Verwarming, warmwaterinstallatie en luchtbehandeling (zelfstudie)
Riolering
– Afvoersysteem afvalwater en overtollig regenwater.
– Onzichtbaar voor gebruikers.
– Voor de bouw al nadenken over installaties en posities.
3 soorten rioolstelstel
Gemend stelstel
Hemelwater en afvalwater gaat samen naar de riolering ofwel
rioolwaterzuivering
Gescheiden stelsel
Afvalwater gaat naar rioolafvalwaterzuivering en hemelwater gaat terug
naar oppervlaktewateren zoals beekjes etc.
Als het dus langere tijd niet heeft geregend en dan ineens wel kort er heel
veel water in de beekjes. Hiervoor hebben ze het verbeterd gescheiden
stelstel. Hierbij gaat eerst al het afvalwater naar de rioolzuivering en
overige naar het regenwater.
Binnenriolering bestaat uit:
– Gemeenteriool (onder weg)
– Standleiding
– Ontspanningsleiding
– Stankafsluiter
Een sifon werkt op een waterslot doordat er in de kromming water staat.
Dit sluit geur af.
Eisen uit bouwbesluit voor badkamer en wc
Bouwbesluit badkamer:
,Bouwbesluit toiletruimte:
Leidingwaterinstallatie
Regelgeving is voor veiligheid en afmetingen
Drinkwaterinstallatie zijn de binnenleidingen van toestellen
De in een perceel aanwezige binnenleiding en de daarmee verbonden
toestellen, indien de binnenleiding met het leidingnet van het
waterleidingbedrijf is verbonden, hetzij rechtstreeks, hetzij door
middel van onderbreking en het water bestemd of mede bestemd is tot
drinkwater.
NEN 1006 bestaat uit eisen i.v.m. volksgezondheid, doelmatigheid en
veiligheid. Dit is de belangrijkste regelgeving m.b.t. dringwater
Terugstroming
NEN 1006: de aansluiting van een gevaarlijk toestel moet voorzien zijn van
een inrichting die terugstroming voorkomt.
Voorbeeld is bijvoorbeeld een doucheslang ligt in een bad met zeepwater
en de waterleidingdruk valt weg waardoor dit vieze water terug loopt in je
schone leiding wat schoon water.
VEWIN (de vereniging van waterbedrijven) geeft aan welk toestel van
welke beveiliging (bijv. afsluiter, zeef, controlekraan) moet worden
voorzien door middel van een code.
Legionella
Bij watertemperatuur tussen 25-50 graden ontstaat dit
Slijmlaagjes aan binnenkant leidingen of in bezinksel op bodem van
leidingen en reservoirs (langdurig stilstaand water)
Besmetting via verneveling ingeademd (bijvoorbeeld via douche,
whirlpool, airconditioning)
Bacterie dood bij temperatuur boven 60 graden dus bij terugkomst
vakantie even de kranen warm laten doorspoelen.
Je mag geen warme water leiding naast een koude water leiding monteren
doordat dit dan kan opwarmen.
Waterwinning
70% komt uit grondwater. Nadeel is hierbij:
Verdroging bodem (dalend grondwaterpeil)
Hemelwaterafvoer minder kans door toenemende verharding
Diffuse verontreiniging – zure regen, overbemesting, bestrijdingsmiddelen)
, Leidingwater en milieu
Een gezin van 4 verbruikt ongeveer 520 liter drinkwater per dag
Meer dan de helft daarvan voor WC/was/schoonmaak
Huishoudwater
Wordt verkregen uit grondwater, oppervlaktewater, hemelwater, grijs- en
zwart water.
Huishoudwater kan (indien gefilterd) worden opgevangen en gebruikt
worden voor sproeien van de tuin, wassen van de auto.
Dan is het gebruik van een tweede leidingnet noodzakelijk.
Opvang regenwater
Regenwater komt van je dak in een tank onder de grond. D.m.v. een pomp
komt dit terug in je woning. Toen dit is aangelegd was dit bij de testen
geen succes doordat warm water door de wc kram en vies water door de
kraan.
Perceelaansluitingen
Leidingwaterinstallatie
Materialen binnenleidingen:
Metaal:
- Koper
- Verzinkt staal
Kunststof:
- Polyetheen (PE)
- PVC
Vroeger (tot 1960): lood
Tot de watermeter vervangen door waterbedrijven, daarna is huiseigenaar
verantwoordelijk dus zullen er nog woningen zijn die nog koperen
leidingen hebben.
Gasinstallatie
Aardgas:
- Grote gasvoorraad in Groningen ontdekt in de jaren ’50
- Oprichting Nederlandse Gasunie om dit te regelen
- 98% van de Nederlandse huishoudens is daarna aangesloten op het
aardgasnet
