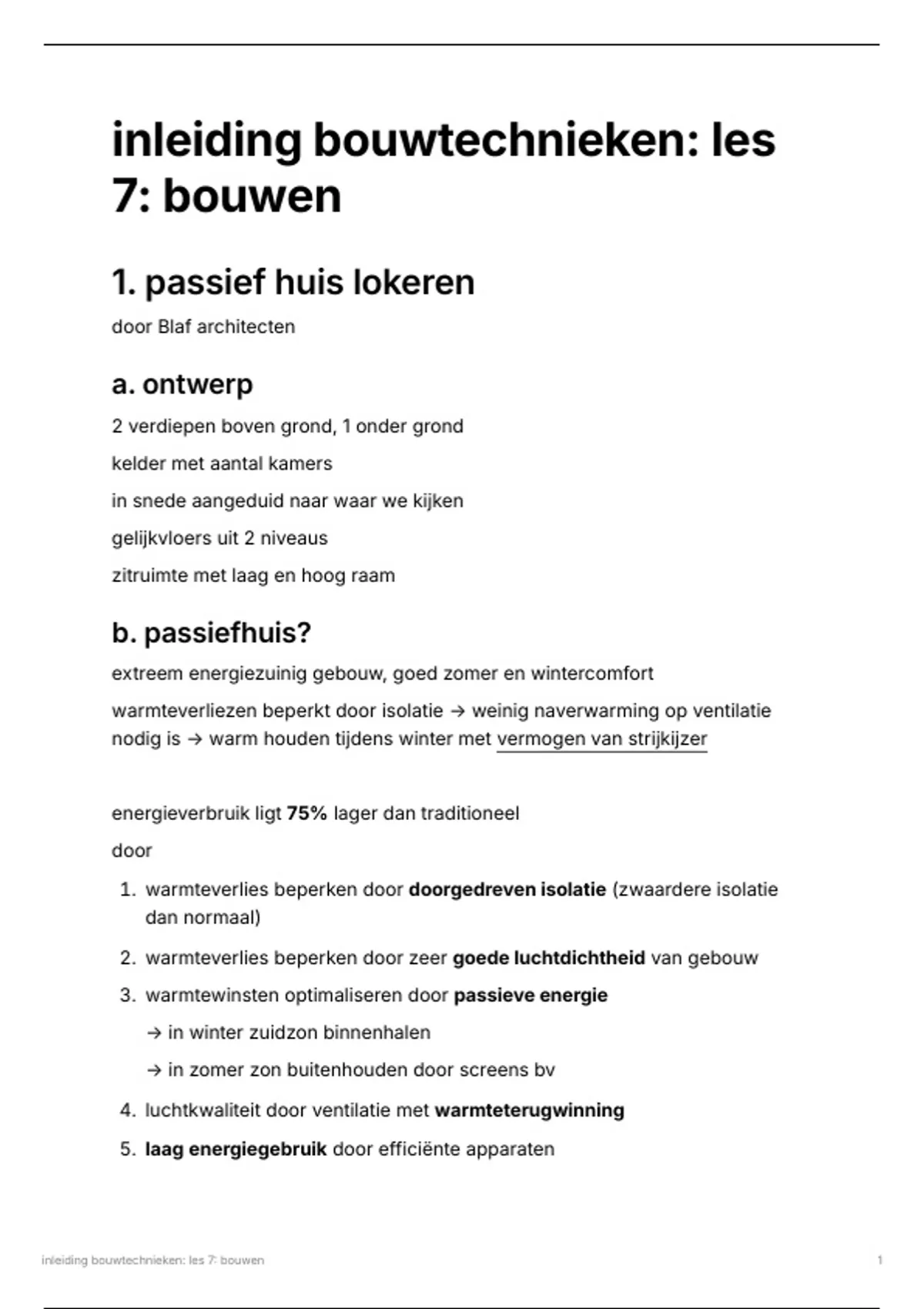

inleiding bouwtechnieken: les
7: bouwen
1. passief huis lokeren
door Blaf architecten
a. ontwerp
2 verdiepen boven grond, 1 onder grond
kelder met aantal kamers
in snede aangeduid naar waar we kijken
gelijkvloers uit 2 niveaus
zitruimte met laag en hoog raam
b. passiefhuis?
extreem energiezuinig gebouw, goed zomer en wintercomfort
warmteverliezen beperkt door isolatie → weinig naverwarming op ventilatie
nodig is → warm houden tijdens winter met vermogen van strijkijzer
energieverbruik ligt 75% lager dan traditioneel
door
1. warmteverlies beperken door doorgedreven isolatie (zwaardere isolatie
dan normaal)
2. warmteverlies beperken door zeer goede luchtdichtheid van gebouw
3. warmtewinsten optimaliseren door passieve energie
→ in winter zuidzon binnenhalen
→ in zomer zon buitenhouden door screens bv
4. luchtkwaliteit door ventilatie met warmteterugwinning
5. laag energiegebruik door efficiënte apparaten
inleiding bouwtechnieken: les 7: bouwen 1
, 6. hernieuwbare energie
→ zonnepanelen
→ zonnecollectoren
PHPP: passiefhuis projecteringspakket
c. ondergrondse constructie
uitzetting gebouw
houten brugjes duiden perceel aan
geeft beeld waar huis terecht komt
graafwerken
terrein wordt 2.5m uitgegraven (kelder)
verticale lussen en buis zijn bronbemaling → terrein ligt bij hoger freatisch
oppervlak → uitgraving komt tot hier, constant leeggepompt
inleiding bouwtechnieken: les 7: bouwen 2
