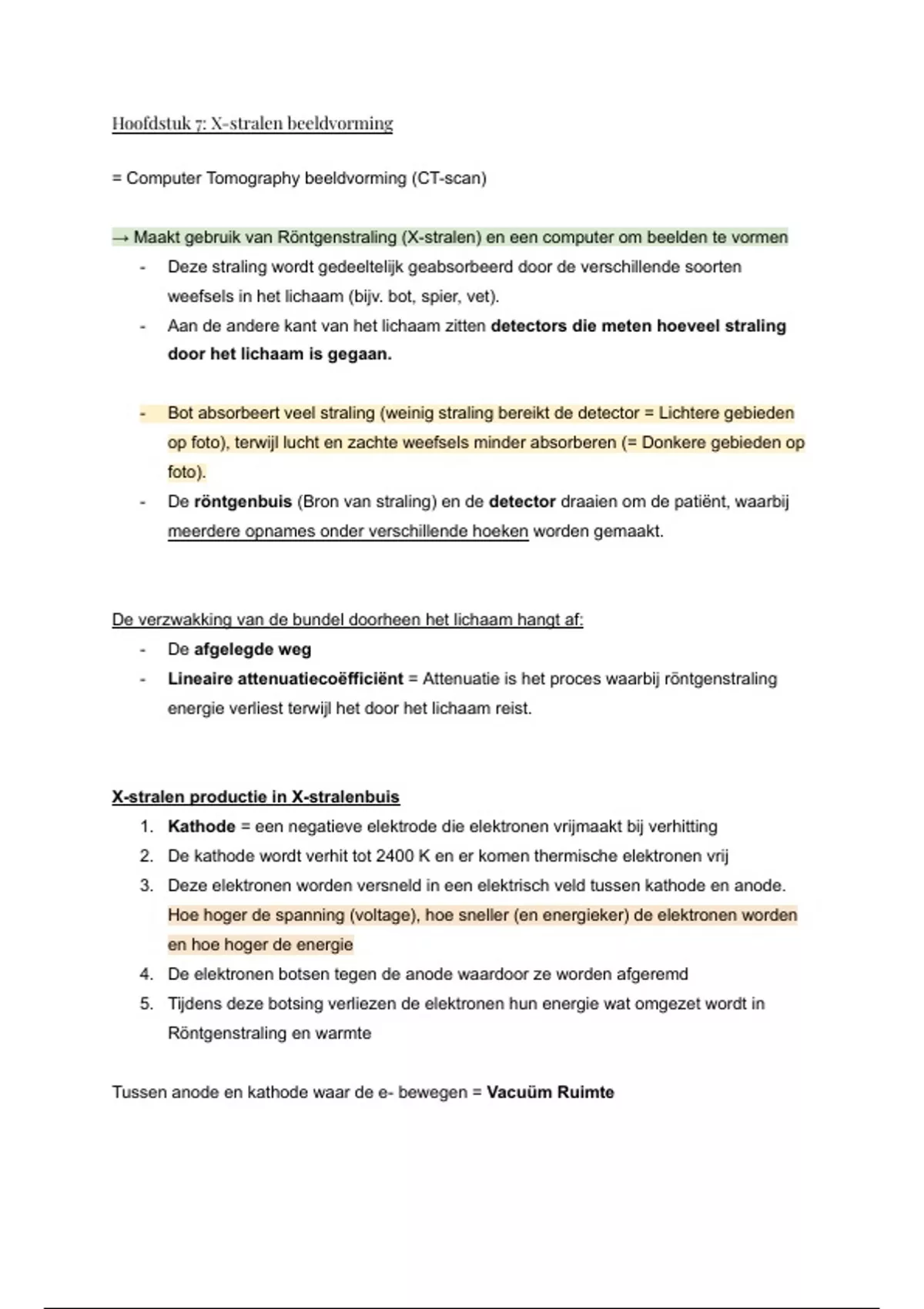

Hoofdstuk 7: X-stralen beeldvorming
= Computer Tomography beeldvorming (CT-scan)
→ Maakt gebruik van Röntgenstraling (X-stralen) en een computer om beelden te vormen
- Deze straling wordt gedeeltelijk geabsorbeerd door de verschillende soorten
weefsels in het lichaam (bijv. bot, spier, vet).
- Aan de andere kant van het lichaam zitten detectors die meten hoeveel straling
door het lichaam is gegaan.
- Bot absorbeert veel straling (weinig straling bereikt de detector = Lichtere gebieden
op foto), terwijl lucht en zachte weefsels minder absorberen (= Donkere gebieden op
foto).
- De röntgenbuis (Bron van straling) en de detector draaien om de patiënt, waarbij
meerdere opnames onder verschillende hoeken worden gemaakt.
De verzwakking van de bundel doorheen het lichaam hangt af:
- De afgelegde weg
- Lineaire attenuatiecoëfficiënt = Attenuatie is het proces waarbij röntgenstraling
energie verliest terwijl het door het lichaam reist.
X-stralen productie in X-stralenbuis
1. Kathode = een negatieve elektrode die elektronen vrijmaakt bij verhitting
2. De kathode wordt verhit tot 2400 K en er komen thermische elektronen vrij
3. Deze elektronen worden versneld in een elektrisch veld tussen kathode en anode.
Hoe hoger de spanning (voltage), hoe sneller (en energieker) de elektronen worden
en hoe hoger de energie
4. De elektronen botsen tegen de anode waardoor ze worden afgeremd
5. Tijdens deze botsing verliezen de elektronen hun energie wat omgezet wordt in
Röntgenstraling en warmte
Tussen anode en kathode waar de e- bewegen = Vacuüm Ruimte
, Bremsstrahlung is een type röntgenstraling die ontstaat wanneer een snel bewegend
elektron wordt afgeremd of afgebogen door de positieve lading van een atoomkern.
→ Ontstaat in de X-stralenbuis
- De elektron (die werd versneld) valt in op het atoom van het metaal van de anode
- Het invallend elektron zal terugkaatsen en er zal een elektron op de K schil
uitgeworpen worden (het atoom verlaten)
- Er komt een plaats vrij → Vacante plaats
- Een elektron van hogere schil zal deze plaats opvullen → X-stralen terwijl gevormd
Principe van detectoren = Energie van X-stralen worden omgezet naar een elektrische
stroom
X-stralen detectie
- Vaste stof scintillatiedetectoren: De vaste stof scintillatiemateriaal stoppen de
X-stralen en te laten interageren met het materiaal waarbij X-stralen op die manier
omgezet worden naar fotonen met een veel lagere energie
- Daarna worden de fotonen met een lagere energie door de fotodiode omgezet
naar een elektrische stroom die gemeten kan worden en geanalyseerd
CHAT GPT: X-stralen worden geabsorbeerd door een scintillerend materiaal (zoals
cesiumjodide of gadoliniumoxysulfide).
- Het materiaal zet de energie om in lichtflitsen (Fotonen)
- Fotodiode: Fotonen → Elektrisch signaal
Bundelbreedte = Gemeten in het centrum van de scanner
→ Gemeten loodrecht op voortplantingsrichting
1. Bij single slice CT heb je 1 detectorbank (je kunt binnen een vlak een reeks
detectoren hebben). Je kunt dus enkel een meting doen binnen een vlak.
2. Bij multi-slice CT heb je meerdere detectorbanken naast elkaar zodat je tegelijk een
aantal snedes kunt maken.
3. Cone beam CT is in feite multi-slice CT maar dan met heel veel snedes en vaak met
vlakke detectoren.
