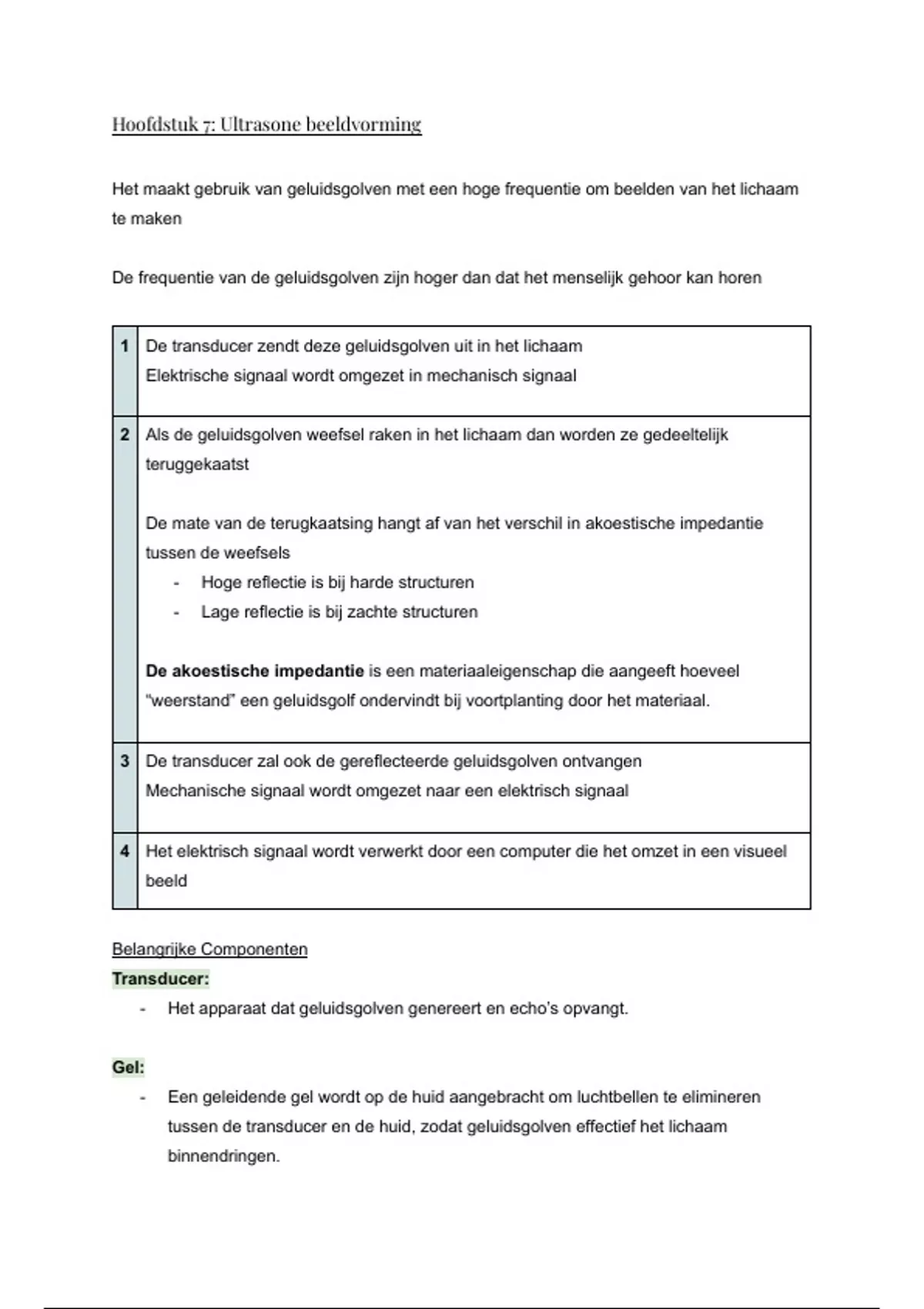

Hoofdstuk 7: Ultrasone beeldvorming
Het maakt gebruik van geluidsgolven met een hoge frequentie om beelden van het lichaam
te maken
De frequentie van de geluidsgolven zijn hoger dan dat het menselijk gehoor kan horen
1 De transducer zendt deze geluidsgolven uit in het lichaam
Elektrische signaal wordt omgezet in mechanisch signaal
2 Als de geluidsgolven weefsel raken in het lichaam dan worden ze gedeeltelijk
teruggekaatst
De mate van de terugkaatsing hangt af van het verschil in akoestische impedantie
tussen de weefsels
- Hoge reflectie is bij harde structuren
- Lage reflectie is bij zachte structuren
De akoestische impedantie is een materiaaleigenschap die aangeeft hoeveel
“weerstand” een geluidsgolf ondervindt bij voortplanting door het materiaal.
3 De transducer zal ook de gereflecteerde geluidsgolven ontvangen
Mechanische signaal wordt omgezet naar een elektrisch signaal
4 Het elektrisch signaal wordt verwerkt door een computer die het omzet in een visueel
beeld
Belangrijke Componenten
Transducer:
- Het apparaat dat geluidsgolven genereert en echo’s opvangt.
Gel:
- Een geleidende gel wordt op de huid aangebracht om luchtbellen te elimineren
tussen de transducer en de huid, zodat geluidsgolven effectief het lichaam
binnendringen.
, Computer:
- Verwerkt de echo’s en creëert een tweedimensionaal of driedimensionaal beeld.
Enkele definities
Geluidsgolven veroorzaken afwisselend gebieden van hoge druk (samendrukking) en lage
druk (uitzetting) in het medium.
- Samendrukking (Hoge druk) = Compression → Top van de grafiek
- Uitzetting (Lage druk) = Rarefaction → Dal van de grafiek
Periode T = Tijd van de volledige oscillatie-cyclus
Golflengte = Afstand tussen 2 golftoppen
Frequentie = Het aantal keer dat een golf oscilleert doorheen 1 cyclus per seconde
Snelheid = afstand/tijd = Afstand afgelegd door de golf per eenheid van de tijd
Inferentie is het gedrag van golven wanneer ze elkaar ontmoeten en met elkaar
interageren. Het treedt op wanneer twee of meer golven tegelijkertijd op dezelfde plek in een
medium samenkomen.
- Constructieve inferentie: Andere amplitude, dezelfde fase, versterken elkaar
- Destructieve interferentie: Tegenovergestelde amplitude, dezelfde fase, aftrekken
Superpositiebeginsel beschrijft hoe golven zich gedragen wanneer ze elkaar overlappen.
- Dit principe stelt dat de resulterende golf op een bepaald punt gelijk is aan de som
van de amplitudes van de individuele golven op datzelfde punt.
LEREN: In weefsel en bot (1500 m/s) is de geluidssnelheid hoger dan in lucht (330 m/s)
1. Infrasoon geluid: frequentie is lager dan 20 Hertz
2. Ultrasone geluid: frequentie is hoger dan 20 Hertz
3. Medisch ultrasoon (voor beeldvorming): Tussen 2 Mega Hertz en 20 Mega Hertz
Reflectiecoëfficiënt = fractie van de geluidsintensiteit van een loodrechte golf dat
gereflecteerd wordt
- Het is een maat voor hoeveel geluid (of een andere golfvorm) wordt teruggestuurd
wanneer een golf loodrecht invalt op een grensvlak tussen twee verschillende media.
Het maakt gebruik van geluidsgolven met een hoge frequentie om beelden van het lichaam
te maken
De frequentie van de geluidsgolven zijn hoger dan dat het menselijk gehoor kan horen
1 De transducer zendt deze geluidsgolven uit in het lichaam
Elektrische signaal wordt omgezet in mechanisch signaal
2 Als de geluidsgolven weefsel raken in het lichaam dan worden ze gedeeltelijk
teruggekaatst
De mate van de terugkaatsing hangt af van het verschil in akoestische impedantie
tussen de weefsels
- Hoge reflectie is bij harde structuren
- Lage reflectie is bij zachte structuren
De akoestische impedantie is een materiaaleigenschap die aangeeft hoeveel
“weerstand” een geluidsgolf ondervindt bij voortplanting door het materiaal.
3 De transducer zal ook de gereflecteerde geluidsgolven ontvangen
Mechanische signaal wordt omgezet naar een elektrisch signaal
4 Het elektrisch signaal wordt verwerkt door een computer die het omzet in een visueel
beeld
Belangrijke Componenten
Transducer:
- Het apparaat dat geluidsgolven genereert en echo’s opvangt.
Gel:
- Een geleidende gel wordt op de huid aangebracht om luchtbellen te elimineren
tussen de transducer en de huid, zodat geluidsgolven effectief het lichaam
binnendringen.
, Computer:
- Verwerkt de echo’s en creëert een tweedimensionaal of driedimensionaal beeld.
Enkele definities
Geluidsgolven veroorzaken afwisselend gebieden van hoge druk (samendrukking) en lage
druk (uitzetting) in het medium.
- Samendrukking (Hoge druk) = Compression → Top van de grafiek
- Uitzetting (Lage druk) = Rarefaction → Dal van de grafiek
Periode T = Tijd van de volledige oscillatie-cyclus
Golflengte = Afstand tussen 2 golftoppen
Frequentie = Het aantal keer dat een golf oscilleert doorheen 1 cyclus per seconde
Snelheid = afstand/tijd = Afstand afgelegd door de golf per eenheid van de tijd
Inferentie is het gedrag van golven wanneer ze elkaar ontmoeten en met elkaar
interageren. Het treedt op wanneer twee of meer golven tegelijkertijd op dezelfde plek in een
medium samenkomen.
- Constructieve inferentie: Andere amplitude, dezelfde fase, versterken elkaar
- Destructieve interferentie: Tegenovergestelde amplitude, dezelfde fase, aftrekken
Superpositiebeginsel beschrijft hoe golven zich gedragen wanneer ze elkaar overlappen.
- Dit principe stelt dat de resulterende golf op een bepaald punt gelijk is aan de som
van de amplitudes van de individuele golven op datzelfde punt.
LEREN: In weefsel en bot (1500 m/s) is de geluidssnelheid hoger dan in lucht (330 m/s)
1. Infrasoon geluid: frequentie is lager dan 20 Hertz
2. Ultrasone geluid: frequentie is hoger dan 20 Hertz
3. Medisch ultrasoon (voor beeldvorming): Tussen 2 Mega Hertz en 20 Mega Hertz
Reflectiecoëfficiënt = fractie van de geluidsintensiteit van een loodrechte golf dat
gereflecteerd wordt
- Het is een maat voor hoeveel geluid (of een andere golfvorm) wordt teruggestuurd
wanneer een golf loodrecht invalt op een grensvlak tussen twee verschillende media.
