HVAC DEEL 1.1 - COMFORT
EXAMEN VRAAG
Welke soort warmteafgifting geeft het hoogste comfort, illsutrreer met schets of grafieken
Vloerverwarming geeft het hoogste comfort:
- onderaan is de warmste zone, aan de voeten
- warmte stijgt naar plafond toe en zal afkoelen - maakt niet uit want is boven ons hoofd = mooie comfortzone
want temperatuur is gelijkmatig in de omgeving van ons lichaam.
,INLEIDING COMFORT
Wat is HVAC en sanitair =
˗ Heating ventilation en air conditioning
˗ Riolering en water afvoer
Comfort= behaaglijkheid mens in een omgeving, waarin alle gewenste activiteiten van overleving tot luxe kunnen
worden uitgevoerd
Soorten comfort?
˗ Sanitair comfort: vb afvoer, water,…
˗ Thermisch comfort : niet te warm en niet te koud
˗ Ventilatie - comfort: luchtverplaatsing
Sanitair comfort – rekening houden met:
˗ Gezondheid (hoe proper het water is, hygiënische ventilatie= altijd lucht naar binnen en naar buiten )
˗ Zuinigheid (water hergebruiken)
˗ Duurzaamheid
˗ Privacy (buiten douch met inkijk = geen comfort)
Thermisch comfort – rekening houden met:
˗ Comfort tempratuur
˗ Vermijden tocht
˗ Gelijkmatige tempratuur (vloerverwarming, chauffage zorgt voor
variabele tempratuur )
˗ Luchtvochtigheid
Persoon wordt beïnvloed door omgeving (invloeden van vloeren, muren,…)
˗ Verdamping: door uitademen
˗ Convectie: lucht verplaatsing
˗ Straling: lichaam straalt warmte af
˗ Beinvloeden door kleren, wandtemperatuur
Ventilatie comfort – rekening houden met:
˗ Voldoende O2
˗ Afvoer van CO en CO2
• CO= slecht, dodelijk
• CO2= niet dodelijk, vb geur, verf, isolatie, lijm = chemische stoffen
˗ Afvoer van chemische stoffen
˗ Afvoer van vochtige lucht
˗ Ventilatie (continue) niet zelfde als verluchting (manueel, kort)
,Comforttemperatuur
= Gemiddelde van de lucht- en stralingstemperatuur van de oppervlaktes in de ruimte Comfort hangt samen
met de evaluatie van vochtgehalte en luchtsnelheid (in combinatie met de kleding)
˗ Stralingstemperatuur : muren stralen warmte / koude af -> verhogen: beter isoleren
- Grenzen voor de behaaglijkheid
- Aangenaam : tussen 19 en 23 graden
- Luchttemperatuur en relatieve vochtigheid ook belangrijk
- Variatie van de luchttemperatuur tussen +5°C en -5°C
- Mag +1,5°C en -1,5°C t.o.v. de gewenste temperatuur
Er is een Belgische norm voor min comfort temperaturen die zouden moeten gehaald kunnen worden
te allen tijde.
- Moeten ook verwarming voorzien worden.
Want er mag geen bevriezingsrisico komen
- Vb: warmteleidingen lopen hier
• Mag niet bevriezen
• Water zet uit = leiding kapot
Comfortcriteria
- Gemiddelde luchtsnelheid
• Tracht steeds de luchtsnelheid te beperken tot 0,15 m/s
• Comforteis in de zomer: max. 0,3 m/s
• Comforteis in de winter: max. 0,2 – verlaagd door grotere kanalen voorzien
- Vloertemperatuur (oppervlaktetemperatuur)
• Vloertemperatuur van een onverwarmde vloer (geen vloerverwarming): 17-18°C
• Vloertemperatuur van een verwarmde vloer (vloerverwarming): 26-29°C.
• Onder 17°C -> condenseren
- Temperatuursgradiënt
• Temperatuur varieert in een ruimte!
• Best dynamisch bekijken (=ingenieurswerk)
• Zie onderstaande afbeeldingen
, 1 2 3 4 5

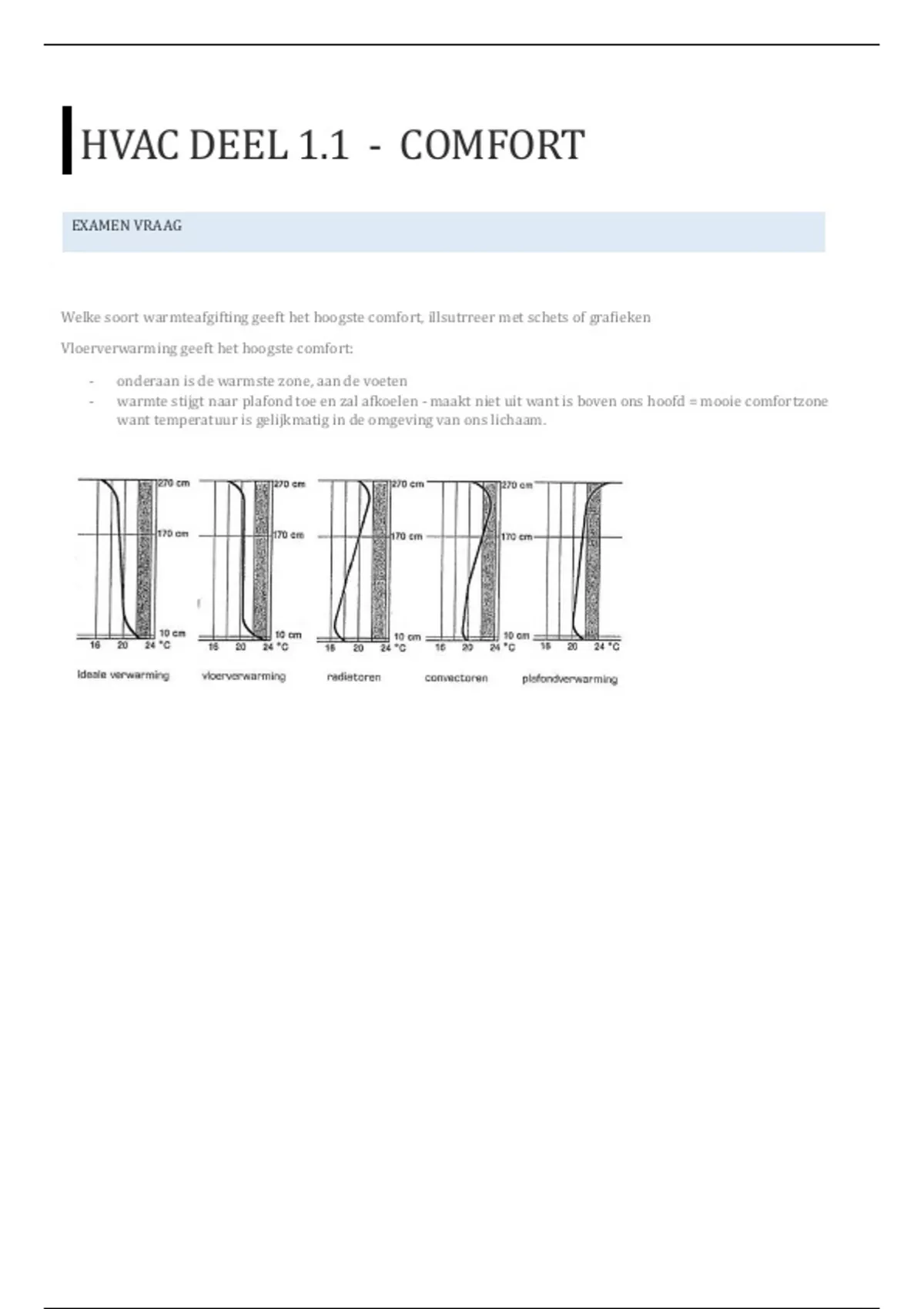

Indicatie over hoe temperatuur per verwarmingssysteem evolueert in de hoogte
1) Wordt nagestreefd = bestaat niet
2) Benadert beste de ideale verwarming (afkoelen aan plafond)
3) Vaak koude voeten – geen warmte naar onder + meer warmte boven, wel straling
4) Soort radiatoren maar minder warmte, werken op convecttie, geen straling , verwarmen van lucht
5) De vloer moet vrij zijn – vb in magazijn
- koudeval: lucht valt en wordt koud
- Komt voor aan slecht geïsoleerde
ramen
- Gevolg: tochtverschijnselen
