Samenvatting thermisch comfort Marcello Blasco

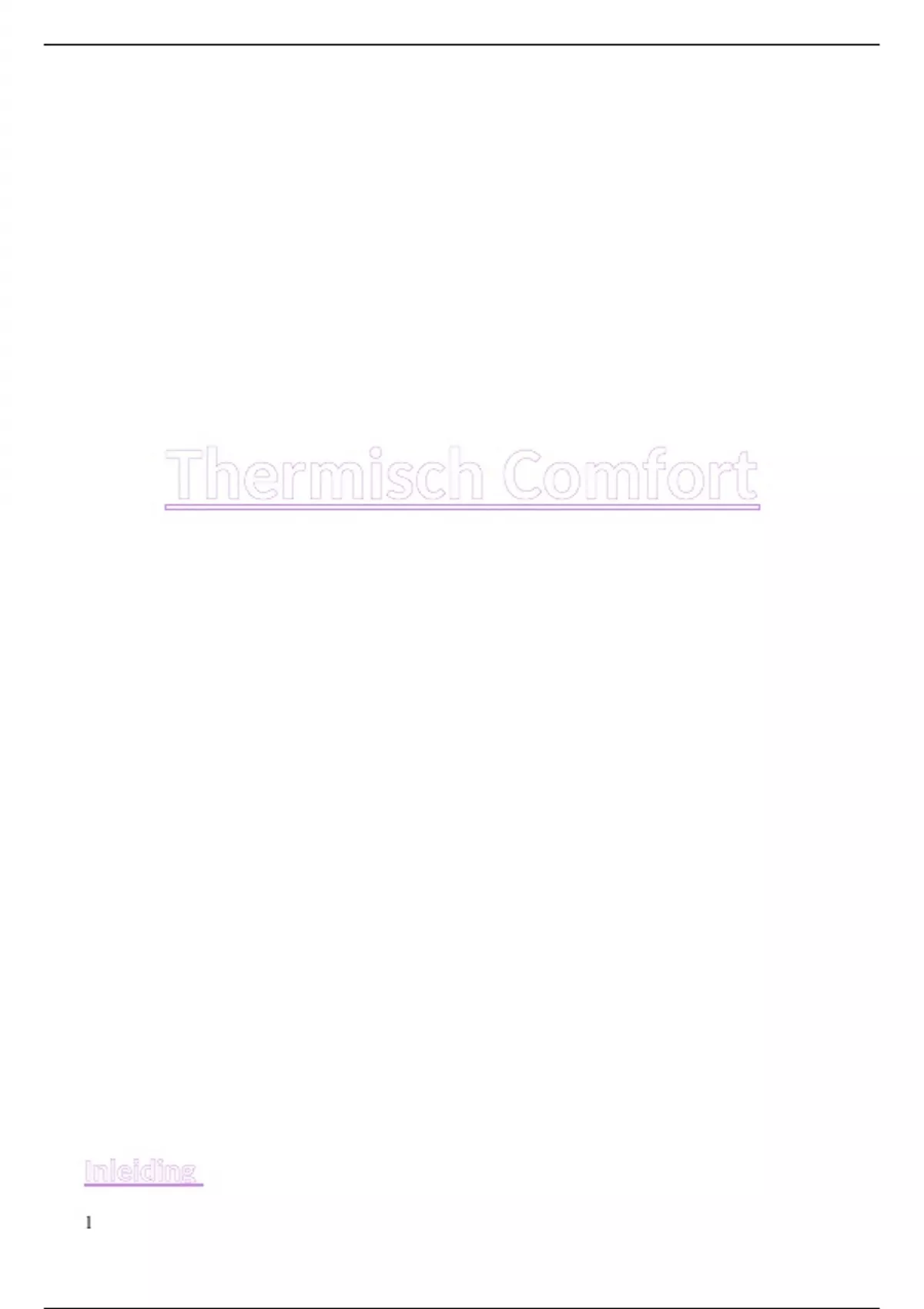

Thermisch Comfort




Inleiding
1

, - De kwalitatieve eisen voor een gebouw:
 De gezondheidsnoden van de gebruiker
 Bvb onvoldoende daglicht, luchtvervuiling als gevolg van te weinig
ventilatie
 Oplossing: ventilatie
o Nadelen:
 ventilatie verzwakt de isolatie van het gebouw (ventilatie
vormt 20% van de stookkosten)
 afzwakking van de akoestische isolatie door de
openingen
 Het comfort van de gebruiker
 De persoon moet de functie van het gebouw op een comfortabele
manier kunnen uitvoeren
o Comforteisen duidelijk gedefinieerd in normen
o Akoestisch
o Thermisch (+- 18 graden)
o Voldoende lichtsterkte (daglicht & kunstlicht)
 Vroeger werd dit als een luxe gezien, vandaag is dit een standaard
 Duurzaamheid van de gebouwconstructies
 Een gebouw is duurzaam als :
o Het gebouw is ecologisch
 Milieubewust bouwen
 aantasting milieu
 gebruik van regionale materialen & ecologische
materialen
o Het gebouw is economisch
 Is het rendabel? Krijg je genoeg terug uit je investering?
Ook denken aan onderhoud!
o Sociologie
 Sociale impact op de omgeving: brengt het mensen
samen of drijft het net mensen uit elkaar?
 Komen de arbeiders uit de buurt of worden ze
geïmporteerd?
 Gebouw blijft er enige tijd staan
 Een gebouw is duurzaam als… deze 3 aspecten zo goed mogelijk gevolgd
worden. Aan elk aspect wordt een score toegekend en het gemiddelde
wordt berekend
o Vanaf 80% kan je spreken van een duurzaam gebouw
o Architectuurwedstrijden: vaak 90% vereist
 Daar bestaan vaste criteria voor, bvb BREAM (lijst van 50-tal criteria)




- Evolutie van de isolatienormen voor muren


2

,  Evolutie van 4 cm (1992) naar > 13 cm (2020)
 Samenstelling spouwmuur/ gevelmuur:
Draagmuur – spouw – buitenmuur
Ø Spouw: thermische isolatie
Ø Binnenmuur & gevel: akoestische isolatie
Ø De thermische en akoestische isolatie werken elkaar tegen; hoe beter de
thermische isolatie, hoe slechter akoestisch en andersom
Ø Gevel wordt vastgehangen met spouwankers, dus de thermische isolatielaag
mag niet te dik zijn
o Als oplossing kan je de gevelsteen elimineren en het vervangen door
een kunststofplaat
Ø Voorbeelden thermische isolatie: minerale wol, ployuretaan …
 Beste isolator is droge stilstaande lucht
o Voorwaarden
 Gesloten cellig product: cellen zijn dicht, ze bewegen niet en maken
daardoor ook geen contact met elkaar = goede thermisch isolerende
producten
 Lambda-waarde zo laag mogelijk

- Evolutie van de isolatienormen voor daken
 Evolutie van 8 cm (1992) naar > 14 cm (2020)
 Samenstelling van een houten dakconstructie:
Dakplaat – thermische isolatie – dakplaat
Ø Spouw: thermische isolatie in de vorm van minerale wol (rotswol of glaswol)
= bouwgebod 1
Ø In de dakstructuur kan de thermische isolatie iets dikker

- Integraal bouwfyfisch bouwen : holistische aanpak
 = met alle elementen tegelijk rekening houden ( geluid, licht, warmte, koude,
ventilatie)
 Beter renoveren = “benoveren”




- De gevelschil vanuit constructief oogpunt :
 Akoestisch : isolatie
 Winddichting : windscherm
 Waterdichting : waterscherm
 Thermisch : isolatie
 Luchtdichtheid : luchtscherm




3

, 1. Stabiliteit
- Structurele integriteit onder verschillende belastingen
- De structuur bepaalt de stabiliteit (en ook de akoestische isolatie ! )

2. Akoestische isolatie
- Parameter R (geluidsverzwakkingsindex)
 “harde’ constructieschil
Dubbele muur, enkele muur
 Zwakke plekken
Ø Vensters
Ø Deuren
Ø Kieren / naden
Ø “lichte” constructies (zadeldak, inadequate houten constructies,
sandwichpanelen…)
 Geen conflict met stabiliteit / brandwering
 Wel een conflict met ventilatie A, B, C (dure oplossingen)
- Vroeger: akoestisch ventilatierooster
 = frisse lucht van buiten naar binnen via een opening in de gevel -> zwakke akoestiek
 Initieel met minerale wol tussen, vandaag opencellige PUR dat geluid absorbeert
 Evolutie: profielen worden steeds breder, dus meer absorptie-materiaal
- Welke beglazing is akoestisch beter? 4mm glas of dubbele beglazing 4-12-4?
 12 = spouw = droge lucht, bij geluid gaat dit trillen waardoor de platen gaan
resoneren, 4-12-4 wordt nooit in een gevel gebruikt!
 Nog slechter is een 3-dubbele beglazing, daar krijg je enorme resonantie wat
akoestisch zeer onwenselijk is, ook al is 3-dubbel glas een uitstekende thermische
isolator, dit wil je absoluut vermijden
 4 mm glas is daarom het meest wenselijk
- Examenvraag: wat zijn de voorwaarden voor beglazing op thermisch en op akoestisch glas?
 Thermisch: asymmetrische beglazing (2 bladen hebben een verschillende dikte)
 Akoestisch: je beglazing lamineren: monolitisch glas aan de ene kant, aan de andere
kant 2 glasbladen op elkaar gekleefd + tussenfolie uit PVB
Ø Monolitisch glas is zeker niet thermisch isoleren want daarvoor heb je een
spouw / vaciteit nodig




3. Windscherm : winddichting
- Verhinderen windstroming van buiten naar binnen
- Verhinderen vochtig worden en afkoeling van thermische isolatie van buitenaf
- Dichte constructieschil
 Gevelmuur, onderdak
- Zwakke plekken
 Samenkomen dakvlak en gevel
 Aansluitingen scheidingsconstructies – gevel
 Deuren

4
