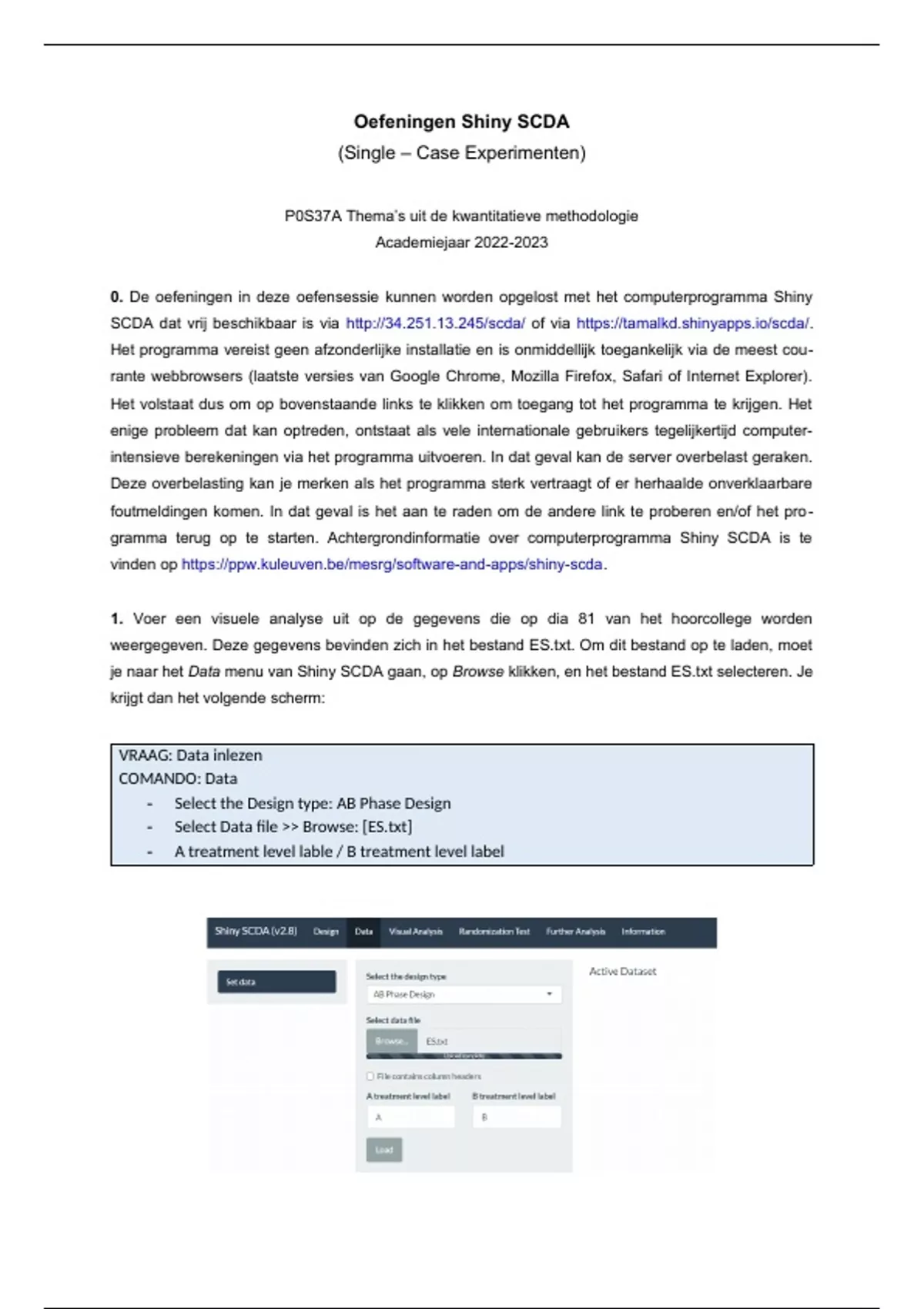

Oefeningen Shiny SCDA
(Single – Case Experimenten)
P0S37A Thema’s uit de kwantitatieve methodologie
Academiejaar 2022-2023
0. De oefeningen in deze oefensessie kunnen worden opgelost met het computerprogramma Shiny
SCDA dat vrij beschikbaar is via http://34.251.13.245/scda/ of via https://tamalkd.shinyapps.io/scda/.
Het programma vereist geen afzonderlijke installatie en is onmiddellijk toegankelijk via de meest cou-
rante webbrowsers (laatste versies van Google Chrome, Mozilla Firefox, Safari of Internet Explorer).
Het volstaat dus om op bovenstaande links te klikken om toegang tot het programma te krijgen. Het
enige probleem dat kan optreden, ontstaat als vele internationale gebruikers tegelijkertijd computer-
intensieve berekeningen via het programma uitvoeren. In dat geval kan de server overbelast geraken.
Deze overbelasting kan je merken als het programma sterk vertraagt of er herhaalde onverklaarbare
foutmeldingen komen. In dat geval is het aan te raden om de andere link te proberen en/of het pro -
gramma terug op te starten. Achtergrondinformatie over computerprogramma Shiny SCDA is te
vinden op https://ppw.kuleuven.be/mesrg/software-and-apps/shiny-scda.
1. Voer een visuele analyse uit op de gegevens die op dia 81 van het hoorcollege worden
weergegeven. Deze gegevens bevinden zich in het bestand ES.txt. Om dit bestand op te laden, moet
je naar het Data menu van Shiny SCDA gaan, op Browse klikken, en het bestand ES.txt selecteren. Je
krijgt dan het volgende scherm:
VRAAG: Data inlezen
COMANDO: Data
- Select the Design type: AB Phase Design
- Select Data file >> Browse: [ES.txt]
- A treatment level lable / B treatment level label
, 2
Hier klik je op de Load knop en dan krijg je:
Ga daarna naar het Visual Analysis menu en druk op de Plot knop. Het resultaat is
VRAAG: Plot tekenen
COMANDO: Visual Analysis >> Plot observed Data >> PLOT knop
Dit is de grafiek die ook op dia 81 zichtbaar is. Deze grafiek is ook afzonderlijk te bewaren door met de
rechtermuisknop op de grafiek te klikken, te kiezen voor Save image as…, en te bewaren als een
PNG image bestand. Dergelijke bestanden zijn in om het even welke tekstverwerker als figuren op te
roepen.
, 3
Om de visuele analyse te ondersteunen, kunnen een aantal toevoegingen aan de grafiek worden ge-
daan. Ten eerste voor het data aspect Level kunnen de gemiddelden per fase visueel worden toege-
voegd. Klik daarvoor in de linkerbalk op Plot measure of central tendency en druk op de Plot knop. Het
resultaat is:
VRAAG: Toevoegingen aan grafiek/plot: Level (Gemiddelde per fase)
COMANDO: Visual Analysis >> Plot measure of central tendency >> PLOT knop
Wat leert de visuele analyse over het data aspect Level?
De gemiddelde score in de B-fase is lager dan de gemiddelde score in de A-fase. Het lijkt erop dat
de interventie een verlagend effect op de centrale tendens van de scores heeft.
Ten tweede voor het data aspect Trend kunnen de kleinste kwadraten lineaire regressielijnen per fase
visueel worden toegevoegd. Klik daarvoor in de linkerbalk op Plot estimate of trend, selecteer Trend
lines (Least Squares regression) in het middelste panel bij Select the trend visualization en druk op de
Plot knop. Het resultaat is:
VRAAG: Toevoegingen aan plot: Trend (de kleinste kwadraten lineaire regressielijnen per fase)
COMANDO: Visual Analysis >> Plot estimate of trend
- Select the trend visualization: lines (Least Squares regression)
