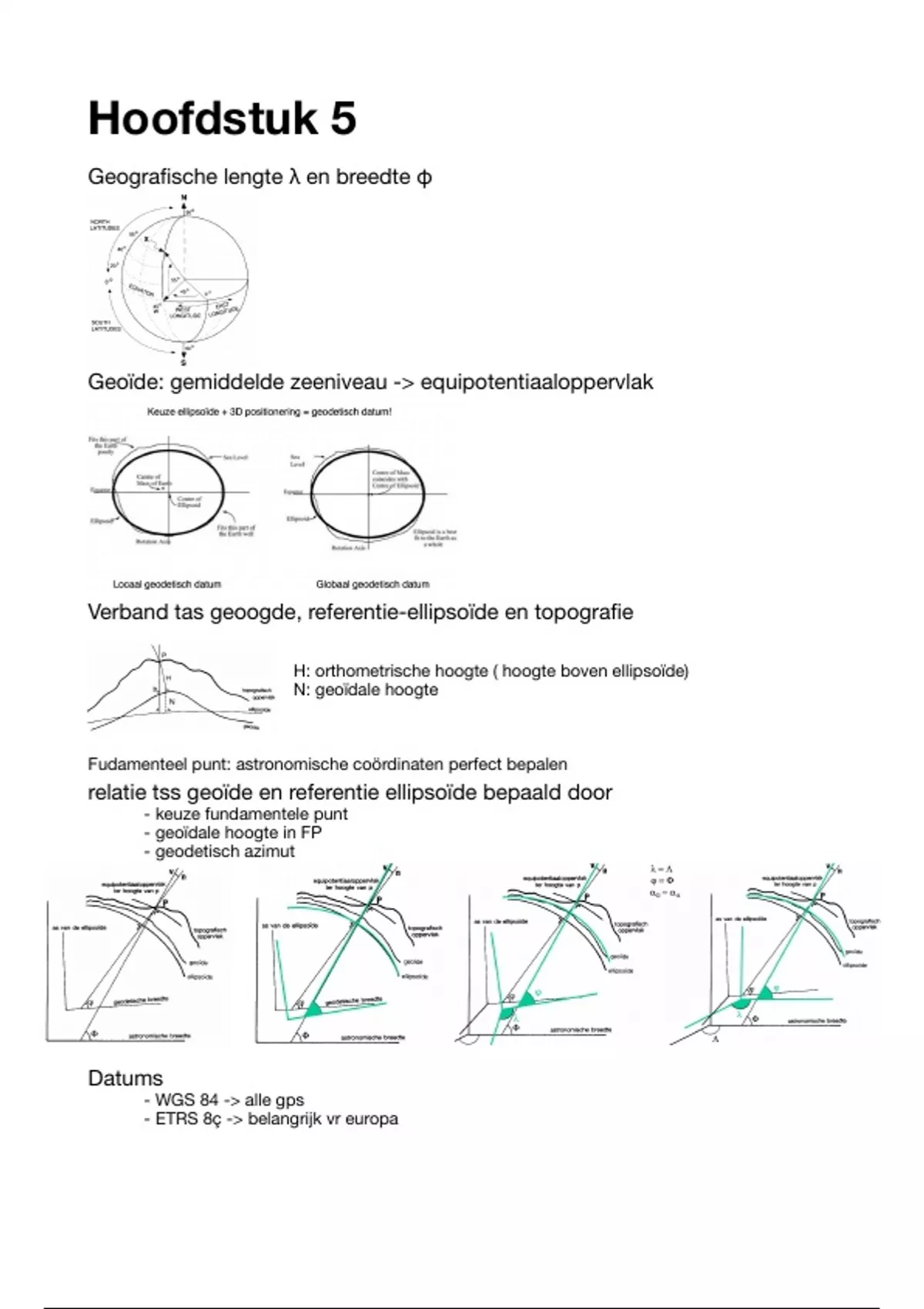

Hoofdstuk 5
Geogra sche lengte λ en breedte φ
Geoïde: gemiddelde zeeniveau -> equipotentiaaloppervlak
Verband tas geoogde, referentie-ellipsoïde en topogra e
H: orthometrische hoogte ( hoogte boven ellipsoïde)
N: geoïdale hoogte
Fudamenteel punt: astronomische coördinaten perfect bepalen
relatie tss geoïde en referentie ellipsoïde bepaald door
- keuze fundamentele punt
- geoïdale hoogte in FP
- geodetisch azimut
Datums
- WGS 84 -> alle gps
- ETRS 8ç -> belangrijk vr europa
fi fi
, De nitie van een kaartprojectie
= het in kaart brengen van het aardoppervlak verloopt in 3 fasen
Benadering van de aarde door een mathematisch oppervlak
(sfeer, omwentelingsellipsoïde)
Schaalreductie:
Afbeelding in het kaartvlak : x= Rf1(λ, φ)
y= Rf2 (λ, φ)
lengte, breedte
Bij het afbeelden in het kaartvlak treedt er vervorming op
3 soorten projecties rakende <-> snijdende projecties
Azimutale projectie
concentrisch gradennet
pool = standaardpunt
Cylindrische projectie
rechthoekig gradennet
evenaar = standaardlijn
Conische projectie
waaiervormig gradennet
contactparallel = standaardlijn
Principe azimutale projectie
Principe cylindrische projectie
Principe conische projectie
fi
