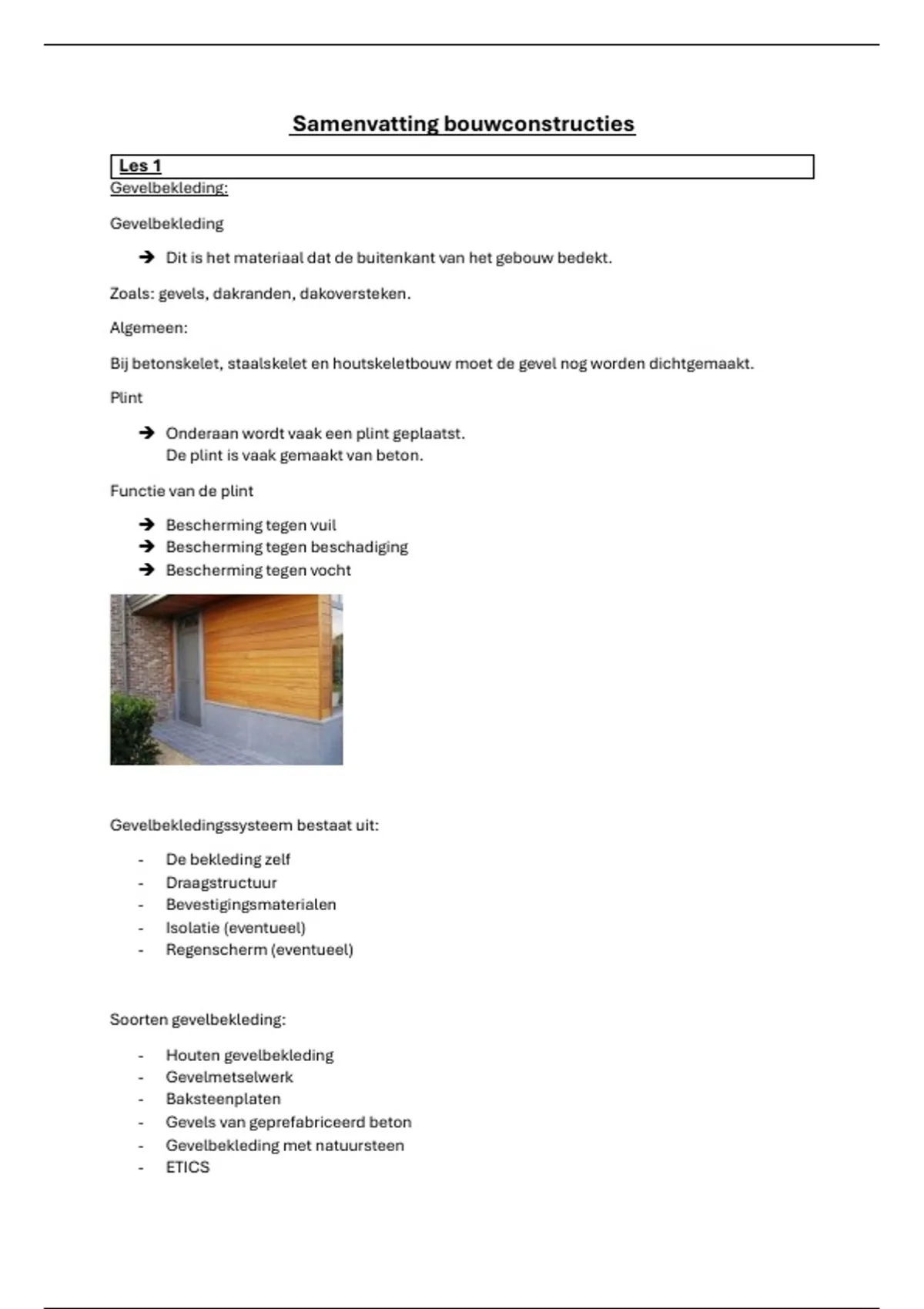

Samenvatting bouwconstructies
Les 1
Gevelbekleding:
Gevelbekleding
➔ Dit is het materiaal dat de buitenkant van het gebouw bedekt.
Zoals: gevels, dakranden, dakoversteken.
Algemeen:
Bij betonskelet, staalskelet en houtskeletbouw moet de gevel nog worden dichtgemaakt.
Plint
➔ Onderaan wordt vaak een plint geplaatst.
De plint is vaak gemaakt van beton.
Functie van de plint
➔ Bescherming tegen vuil
➔ Bescherming tegen beschadiging
➔ Bescherming tegen vocht
Gevelbekledingssysteem bestaat uit:
- De bekleding zelf
- Draagstructuur
- Bevestigingsmaterialen
- Isolatie (eventueel)
- Regenscherm (eventueel)
Soorten gevelbekleding:
- Houten gevelbekleding
- Gevelmetselwerk
- Baksteenplaten
- Gevels van geprefabriceerd beton
- Gevelbekleding met natuursteen
- ETICS
, - Leien
- Gevelbekleding in metaal
- Keramische gevelbekleding
- Vegetale gevels
Houten gevelbekleding
Geschikt bij 3 systemen:
- Beton
- Staal
- Hout
Belangrijk:
Een houten gevelbekleding heeft altijd een doorlopende achter structuur nodig.
Materialen, soort hout:
- Massief hout
- Multiplexplaten
- Houtvezelplaten
- …
De bekleding kan gemaakt zijn van:
- Planchetten (=planken)
- Platen
- Houten leien
Varianten op houten gevelbekleding:
Het ziet eruit dat het geen houten gevelbekleding is, maar het is wel een houten gevelbekleding.
OP HET EXAMEN KRIJGEN WE DUIDELIJKE VOORBEELDEN
Voorbeeld:
- Multiplexpanelen
➔ Bekleed met kunststof
- Houtcomposietplanken
➔ Houtschaafsels vermengd met kunststof
- Laminaatpanelen
➔ Houtvezels en harsen onder hoge druk geperst
,2.4 Plaatsing van houten gevelbekleding
3 manieren:
- Horizontaal
- Verticaal
- Diagonaal
Belangrijk bij houten gevelbekleding:
- Er mag nergens water blijven staan want dan rot u hout
- Dikte van de bekleding: min 15 mm
- Hout krimp of zet uit wanneer het nat of droog is, niet uit bij koud of warmte
(daarom zijn branddeuren in hout)
Dus als het regent en daarna de zon schijnt moeten we ervoor zorgen dat ze niet
krimpen/uitzetten.
Oplossing:
➔ We laten planken overlappen.
we zien hier telkens planken dat overlappen.
Dus als de planken gaan krimpen gaat er nooit een spleet zijn.
De bevestiging:
Elke plank mag per regel maar één bevestiging hebben, om
scheuren te voorkomen.
1 op een horizontale rij
bij verticale planken:
➔ 1 op een verticale rij
Als je dit niet doet, dan kan de plank niet krimpen/uitzetten.
Houten gevelbekleding
Mogelijkheden:
- Bij enkel keperwerk (1 laag latten op de gevel)
- Bij dubbel keperwerk (2 lagen latten op de gevel)
, Bij enkel keperwerk
Wat betekent dit?
➔ We hebben de gevel en we gaan hier 1 laag latten op vastmaken waar de houten platen
dan op komen.
Bij verticale planken
➔ Horizontaal regelwerk
Bij horizontale planken
➔ Verticaal regelwerk
We hebben een probleem:
Als je horizontaal regelwerk hebt (dus met verticale planken) en je zou het doortrekken (rood).
Als het begint te regenen, komt dat door u gevelwerk en gaat u water daar blijven staan (blauw).
Oplossing:
We maken onderbrekingen. Zodat het water in de spauw kan gaan afvoeren.
Bij dubbel keperwerk:
Met verticale planken:
