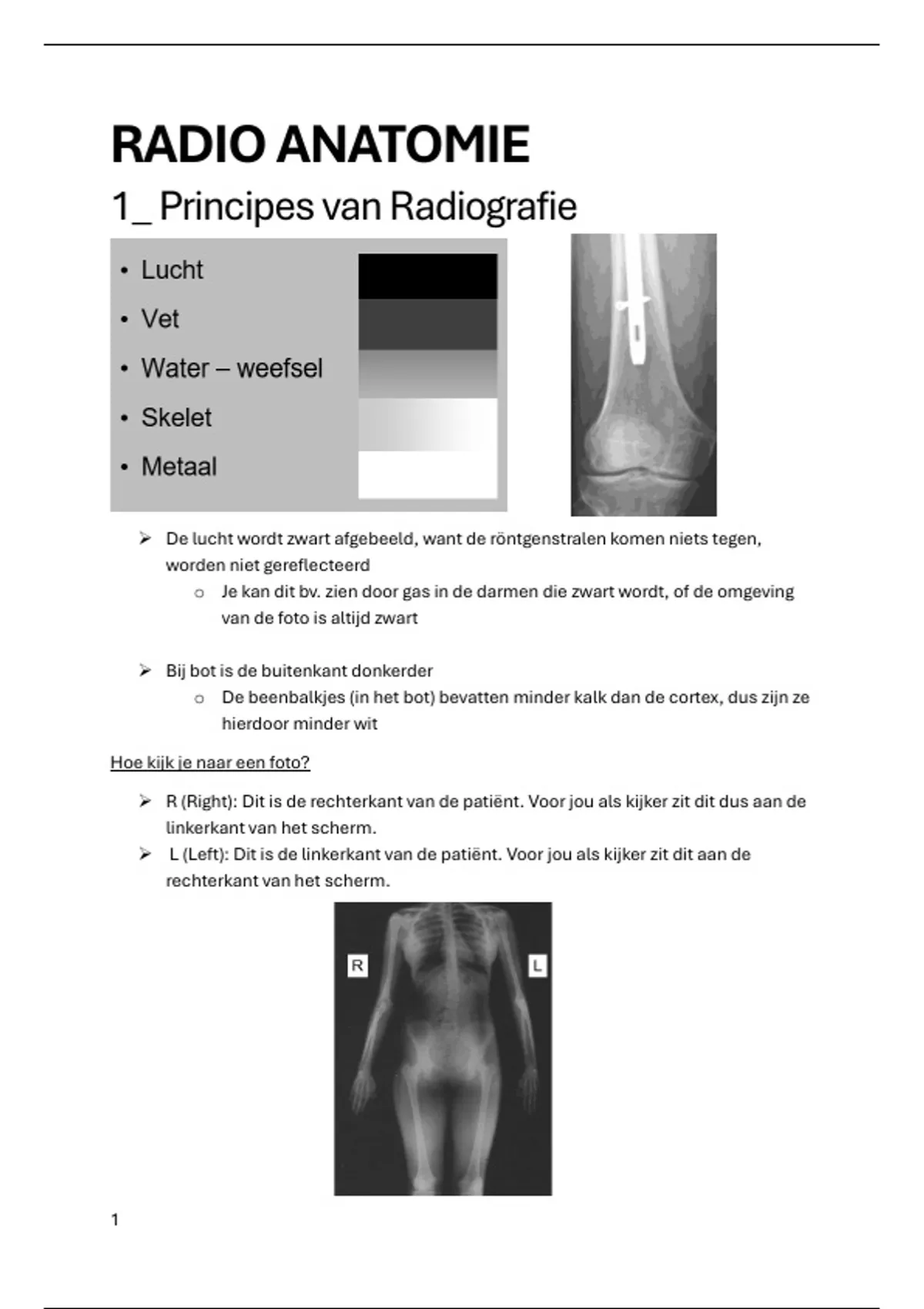

RADIO ANATOMIE
1_ Principes van Radiografie
➢ De lucht wordt zwart afgebeeld, want de röntgenstralen komen niets tegen,
worden niet gereflecteerd
o Je kan dit bv. zien door gas in de darmen die zwart wordt, of de omgeving
van de foto is altijd zwart
➢ Bij bot is de buitenkant donkerder
o De beenbalkjes (in het bot) bevatten minder kalk dan de cortex, dus zijn ze
hierdoor minder wit
Hoe kijk je naar een foto?
➢ R (Right): Dit is de rechterkant van de patiënt. Voor jou als kijker zit dit dus aan de
linkerkant van het scherm.
➢ L (Left): Dit is de linkerkant van de patiënt. Voor jou als kijker zit dit aan de
rechterkant van het scherm.
1
,2_ De cervicale wervelzuil
C1: De Atlas
➢ Heeft geen corpus
➢ De schedel steunt hierop
C2: De Axis
➢ Heeft een dens
o Embryologisch gezien komt deze eigenlijk van C1, maar heeft dit ‘gestolen’
o Is de structuur waar C1 omheen draait
o Deze is makkelijk te vinden, wanneer je moet weten over welke cervicale
wervel het gaat, zoek je deze en dan zo verder tellen
C3 – C7:
➢ Hebben processus spinosus (C2 ook)
o Bij C2 – C6 is deze gespleten
o Bij C7 is het niet gespleten & langer → is knobbel die je voelt in de nek
(vertebra prominens)
➢ Hebben Processus Unicatus
o Zijn “haakjes” aan de zijkant vh corpus → zorgen voor extra stabiliteit
(wervels mogen niet over elkaar schuiven, enkel roteren)
o Dit is vaak de plaats waar op oudere leeftijd arthrose ontstaat
➔ Hoe hier oriënteren: Zoek de eerste thoracale wervel
• Vanaf hier kan je dan tellen
2
, Zijdelings beeld:
➢ Hierbij zie je de natuurlijke kromming = lordose
➢ Je ziet dat bij C3-C5 de processi spinosi relatief klein zijn (zorgt ervoor dat het
hoofd in extensie kunnen brengen)
➔ Hier oriënteren: zoek de dens als eerste (1) → zo verder
tellen
2: de arcus anterior van C1
➔ De ruimte tussen (2) en (1) vormt het articulatio atlanto-
axialis mediana gewricht
3: dit zijn de processi spinosi
(C7 groter, vertebra prominens (4) & C3 heeft ook een grotere)
5: De facetgewrichten
→ contactplaats tss processus articularis superior v C6 en
processus articularis inferior v C5
Flexie van de nek: → Kijken nr een röntgenfoto gebruiken radiologen het ABCS-systeem
Letter Betekenis Waar kijk je naar
A Allinatie Staan de wervels net bovenop elkaar (blauwe
lijntjes moeten mooi uitkomen, anders wss
fractuur)
B Bot Is de botstructuur intact (breuken, ontkalking)
C Cartilage (gewricht) Zijn de discussen & facetgewrichten in orde?
S Sort tissue (weke delen) Zijn er zwellingen?
→ Rode omcirkeling = pedicel, is verbinding tss
corpus & facetgewricht
ALLINATIE
→ De lijnen:
- voorzijde corpus
- achterzijde corpus
- verbinding tss lamina & processus spinosus
3
