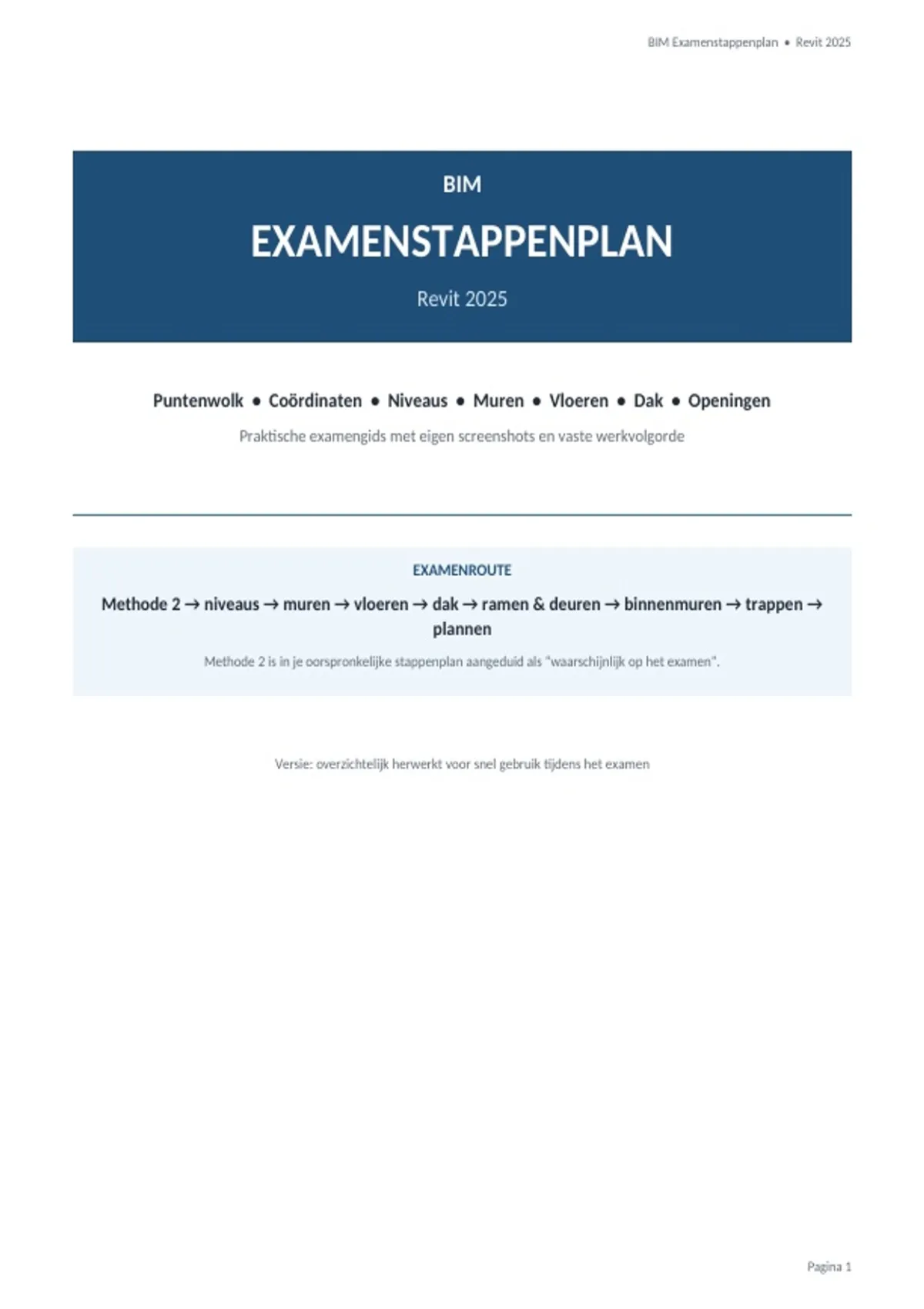

BIM Examenstappenplan • Revit 2025
BIM
EXAMENSTAPPENPLAN
Revit 2025
Puntenwolk • Coördinaten • Niveaus • Muren • Vloeren • Dak • Openingen
Praktische examengids met eigen screenshots en vaste werkvolgorde
EXAMENROUTE
Methode 2 → niveaus → muren → vloeren → dak → ramen & deuren → binnenmuren → trappen →
plannen
Methode 2 is in je oorspronkelijke stappenplan aangeduid als “waarschijnlijk op het examen”.
Versie: overzichtelijk herwerkt voor snel gebruik tijdens het examen
Pagina 1
, BIM Examenstappenplan • Revit 2025
Inhoud
Klik op een onderdeel om er rechtstreeks naartoe te springen.
Start bij 1.2 Methode 2 en ga daarna verder met 2 → 3 →
SNELSTE ROUTE 4 → 5 → 6 → 8 → 9 → 10. Methode 1 is je alternatieve
werkwijze.
1. Puntenwolk en coördinaten 3
1.1 Methode 1 — rechtstreeks in Revit 3
1.2 Methode 2 — AutoCAD + Shared Coordinates 5
2. Niveaus en snedes 9
3. Muren 11
4. Vloeren 15
5. Dak 17
6. Ramen en deuren 19
7. Snelle tips en sneltoetsen 20
8. Binnenmuren 22
9. Trappen 23
10. Plannen afdrukken 27
Blauwe blokken = vaste commando’s/keuzes. Oranje =
LEGENDA
opletten. Groene blokken = controlepunt.
Pagina 2
, BIM Examenstappenplan • Revit 2025
1. Puntenwolk en coördinaten
In dit deel zet je de puntenwolk correct in Revit. Je eigen nota bevat twee werkwijzen: een rechtstreekse methode in
Revit en een methode via AutoCAD met Shared Coordinates.
1.1 Methode 1 — rechtstreeks in Revit
In je oorspronkelijke stappenplan staat deze methode
STATUS
aangeduid als “waarschijnlijk niet op het examen”.
Stap 1 — Open de template Vogelvlucht
Open de template Vogelvlucht in Revit.
Template Vogelvlucht openen.
Stap 2 — Survey Point en Project Base Point zichtbaar maken
VG → Site → Survey Point + Project Base Point AAN → Apply → Close
Pagina 3
