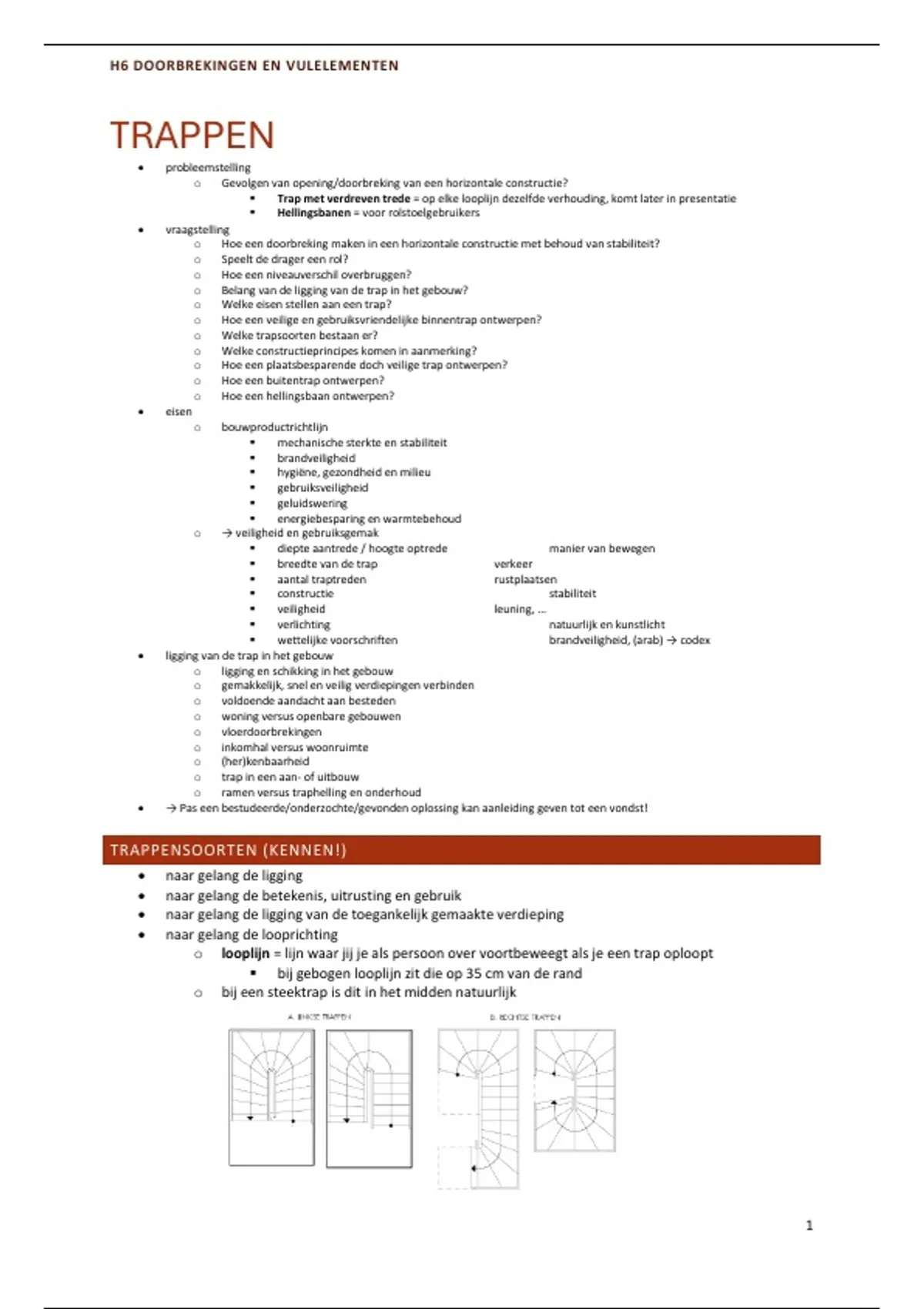

H6 DOORBREKINGEN EN VULELEMENTEN
TRAPPEN
• probleemstelling
o Gevolgen van opening/doorbreking van een horizontale constructie?
▪ Trap met verdreven trede = op elke looplijn dezelfde verhouding, komt later in presentatie
▪ Hellingsbanen = voor rolstoelgebruikers
• vraagstelling
o Hoe een doorbreking maken in een horizontale constructie met behoud van stabiliteit?
o Speelt de drager een rol?
o Hoe een niveauverschil overbruggen?
o Belang van de ligging van de trap in het gebouw?
o Welke eisen stellen aan een trap?
o Hoe een veilige en gebruiksvriendelijke binnentrap ontwerpen?
o Welke trapsoorten bestaan er?
o Welke constructieprincipes komen in aanmerking?
o Hoe een plaatsbesparende doch veilige trap ontwerpen?
o Hoe een buitentrap ontwerpen?
o Hoe een hellingsbaan ontwerpen?
• eisen
o bouwproductrichtlijn
▪ mechanische sterkte en stabiliteit
▪ brandveiligheid
▪ hygiëne, gezondheid en milieu
▪ gebruiksveiligheid
▪ geluidswering
▪ energiebesparing en warmtebehoud
o → veiligheid en gebruiksgemak
▪ diepte aantrede / hoogte optrede manier van bewegen
▪ breedte van de trap verkeer
▪ aantal traptreden rustplaatsen
▪ constructie stabiliteit
▪ veiligheid leuning, …
▪ verlichting natuurlijk en kunstlicht
▪ wettelijke voorschriften brandveiligheid, (arab) → codex
• ligging van de trap in het gebouw
o ligging en schikking in het gebouw
o gemakkelijk, snel en veilig verdiepingen verbinden
o voldoende aandacht aan besteden
o woning versus openbare gebouwen
o vloerdoorbrekingen
o inkomhal versus woonruimte
o (her)kenbaarheid
o trap in een aan- of uitbouw
o ramen versus traphelling en onderhoud
• → Pas een bestudeerde/onderzochte/gevonden oplossing kan aanleiding geven tot een vondst!
TRAPPENSOORTEN (KENNEN!)
• naar gelang de ligging
• naar gelang de betekenis, uitrusting en gebruik
• naar gelang de ligging van de toegankelijk gemaakte verdieping
• naar gelang de looprichting
o looplijn = lijn waar jij je als persoon over voortbeweegt als je een trap oploopt
▪ bij gebogen looplijn zit die op 35 cm van de rand
o bij een steektrap is dit in het midden natuurlijk
1
,H6 DOORBREKINGEN EN VULELEMENTEN
• naar gelang het aantal trapsteken, onderbroken door bordessen
o steektrappen
o bordestrappen
• naar gelang de richting van de trapsteken
o rechte trappen
o gebroken trappen
o trappen met geheel gebogen looplijn
o trappen met gedeeltelijk gebogen looplijn
o scheluwe trappen
• naar gelang de aansluiting met de omliggende bouwelementen
o vrijstaande trappen
o eenzijdig aan een wand lopende trappen
o schachttrappen
• naar de constructiewijze
• naar gelang de stijgingsverhouding
• naar gelang de gebruikte materialen
• naar gelang de gebruikte houtsoort, steensoort of metaal
• naar gelang de behandeling
• naar gelang de constructie van de treden
o bloktreden
o ingeschoven treden (1)
o ingeneste treden (2)
▪ nest of inkrozing (zo die hoekige uitsnijding)
o op keepbomen (3)
• naar gelang hun gedrag bij brand
• naar gelang de onderlinge vorm van de treden
o met onderling gelijke treden
o met onderling ongelijke treden
▪ Alle uiteindes zijn breder
o samengestelde trappen
▪ Gelijk als ongelijke tredes
2
, H6 DOORBREKINGEN EN VULELEMENTEN
CONSTRUTCIEF CONCEPT
• DB1: Vaak massieve betonnen trappen die ook toegankelijk zijn bij de ruwbouw
o Maar kan ook in de afwerkingsfase gedaan worden
o Bij prefab moet je die tijdens ruwbouwfase al installeren want anders krijg je die niet meer
binnen
• B2: voor grotere overspanningen, leuningen en trap worden 1 geheel
• B4: centrale trapboom
• D = ingewerkte trap
o Onveilig voor kinderen want vaak onveilig
TERMINOLOGIE
• Trappenhuis
o Apart volume met trap in
• trapgat
• Trapsteek / traparm
o Ononderbroken opeenvolging van 3 tredes
• steektrap
• Bordes
o Onderbreking in steektrap waar in in elke kant
steek begint of eindigt
o Rustpauze voor oudere mensen
• Overloop
o Gang of verdieping waar die op terecht komt bij
nemen van trap
• Trapwang
o Trapboom en trapwang ongeveer hetzelfde
o Trapwang grenst aan de muur eigenlijk
• Schalmgat
o = ruimte tussen 2 trapsteken
• Wrongstuk
o Gebogen hout deel dat de overgang vormt tussen 2 trapbogen of twee leuningen
• Trede
• Stootbord
o Verticale element (2 op afbeelding) die tredes ondersteunen (kan dunner zijn)
o Waar je tenen tegen stoten en om trap af te sluiten
o Als dit er niet is heb je een open trap
• Bloktrede
o Massieve trede aan de voet van de trap in hout
o Trapsteek kan volledig uit bloktredes bestaan maar meestal is enkel de eerste trede dit
o Op trappaal op bloktrede te laten beginnen zodat die geen contact maakt met grond waar
gepoetst wordt kan vocht opnemen dan
• Weltrede
o Laatste trede die gelijk ligt met de verdiepingsvloer nr. 18
• optrede
3
