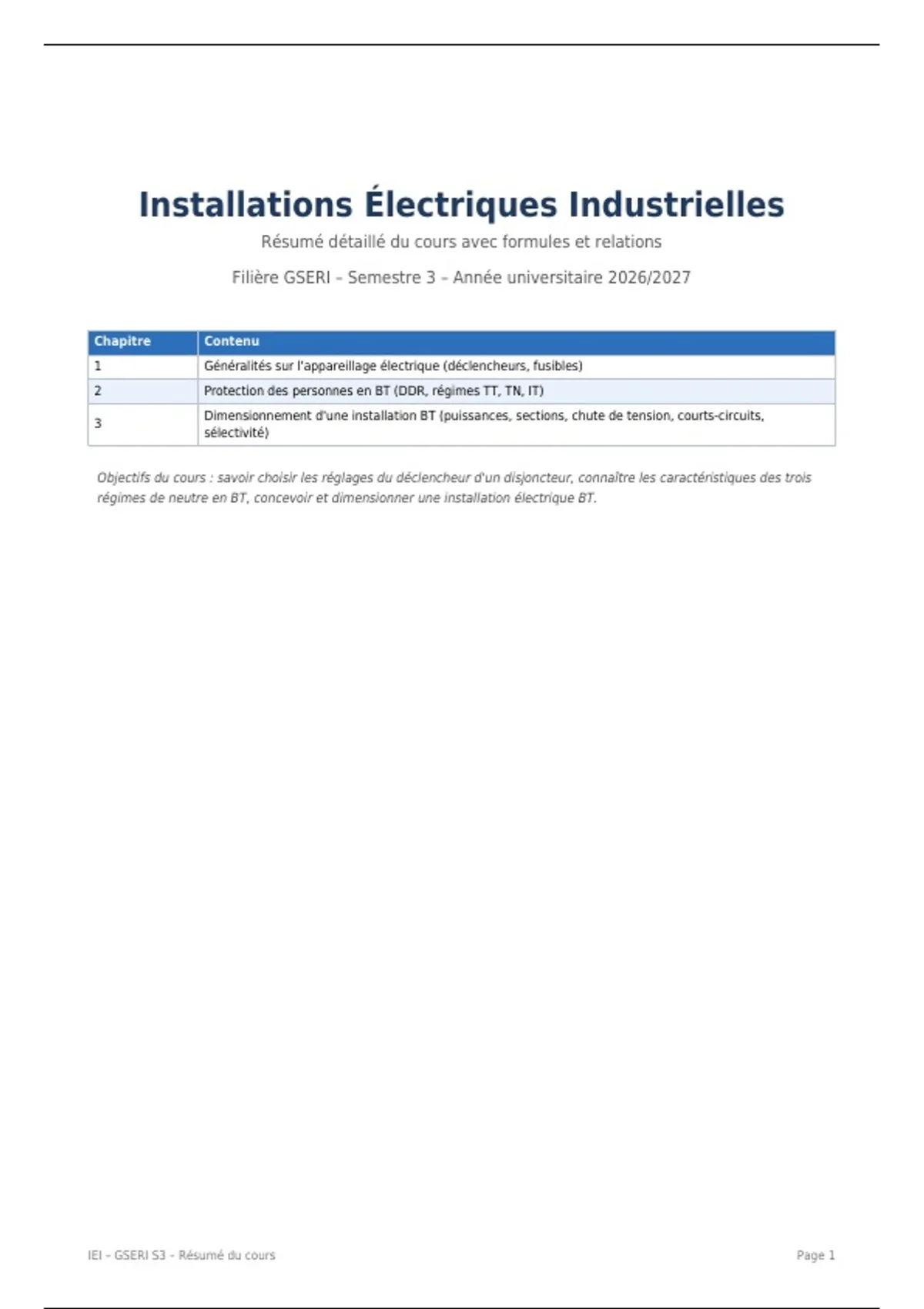

Installations Électriques Industrielles
Résumé détaillé du cours avec formules et relations
Filière GSERI – Semestre 3 – Année universitaire 2026/2027
Chapitre Contenu
1 Généralités sur l'appareillage électrique (déclencheurs, fusibles)
2 Protection des personnes en BT (DDR, régimes TT, TN, IT)
Dimensionnement d'une installation BT (puissances, sections, chute de tension, courts-circuits,
3
sélectivité)
Objectifs du cours : savoir choisir les réglages du déclencheur d'un disjoncteur, connaître les caractéristiques des trois
régimes de neutre en BT, concevoir et dimensionner une installation électrique BT.
IEI – GSERI S3 – Résumé du cours Page 1
, CHAPITRE 1 : Appareillage électrique
1. Surintensités
• Surcharge : échauffement progressif, éliminée par un dispositif thermique (temps inverse).
• Court-circuit : courant qui monte très vite, éliminé par un dispositif magnétique (temps constant, 10 à 15
ms).
• Notations : Is = courant de service, In = courant nominal, If = courant provoquant le déclenchement.
2. Déclencheurs
• Relais thermique (bilame) : Ir = In.
• Magnétothermique : deux réglages, Ir (thermique) et Im (magnétique).
Petits disjoncteurs (< 100/125 A) : magnétothermiques fixes, Ir = In
Courbe Usage Plage I On prend
m
Générateurs, personnes, grandes longueurs de câbles (TN et
B 3 à 5 In 5 In
IT)
C Récepteurs classiques 5 à 10 In 10 In
D Récepteurs à fort courant d'appel 10 à 14 In 14 In
MA Démarreurs de moteurs (pas de protection surcharge) – 12 In (±20 %)
Grands disjoncteurs (> 100 A)
• TM-D : Im fixe jusqu'à 160 A, réglable de 5 à 10 Ir au-delà. TM-G : seuil bas. MA : réglable.
• Thermique : déclenche au-delà de 105 % Ir. Magnétique : précision ±20 %.
• Électroniques (STR, Micrologic) : 5 réglages (seuil et temps long retard LR, seuil et temps court retard
CR, seuil instantané). Micrologic 7 a un bloc différentiel, pas le 5.
• Exemple : charge 48 A, Micrologic 2.2 calibre 100 A, alors Ir = 0,96 × 50 = 48 A et Im = Isd = 7 × 48 = 336
A.
3. Fusibles
Type Rôle Courant de fonctionnement minimal If
Courts-circuits seulement, supporte la
aM (accompagnement 5,2 In (In < 4 A) ; 4,7 In (4 ≤ In < 16 A) ; 4 In (In ≥ 16
pointe de démarrage, relais thermique
moteur) A)
nécessaire
Surcharges et courts-circuits, plus rapide
gG / gL (usage général) 2,1 In ; 1,9 In ; 1,6 In (mêmes tranches)
que aM
• Durée de coupure = durée de préarc + durée d'arc. Le calibre se choisit avec les courbes de fusion (t en
fonction de I).
• Exemples : aM 16 A sous 300 A fond en 0,05 s. Pour couper 300 A en moins de 40 s, il faut un gG de 100 A ;
en moins de 4 s, un gG de 63 A.
IEI – GSERI S3 – Résumé du cours Page 2
