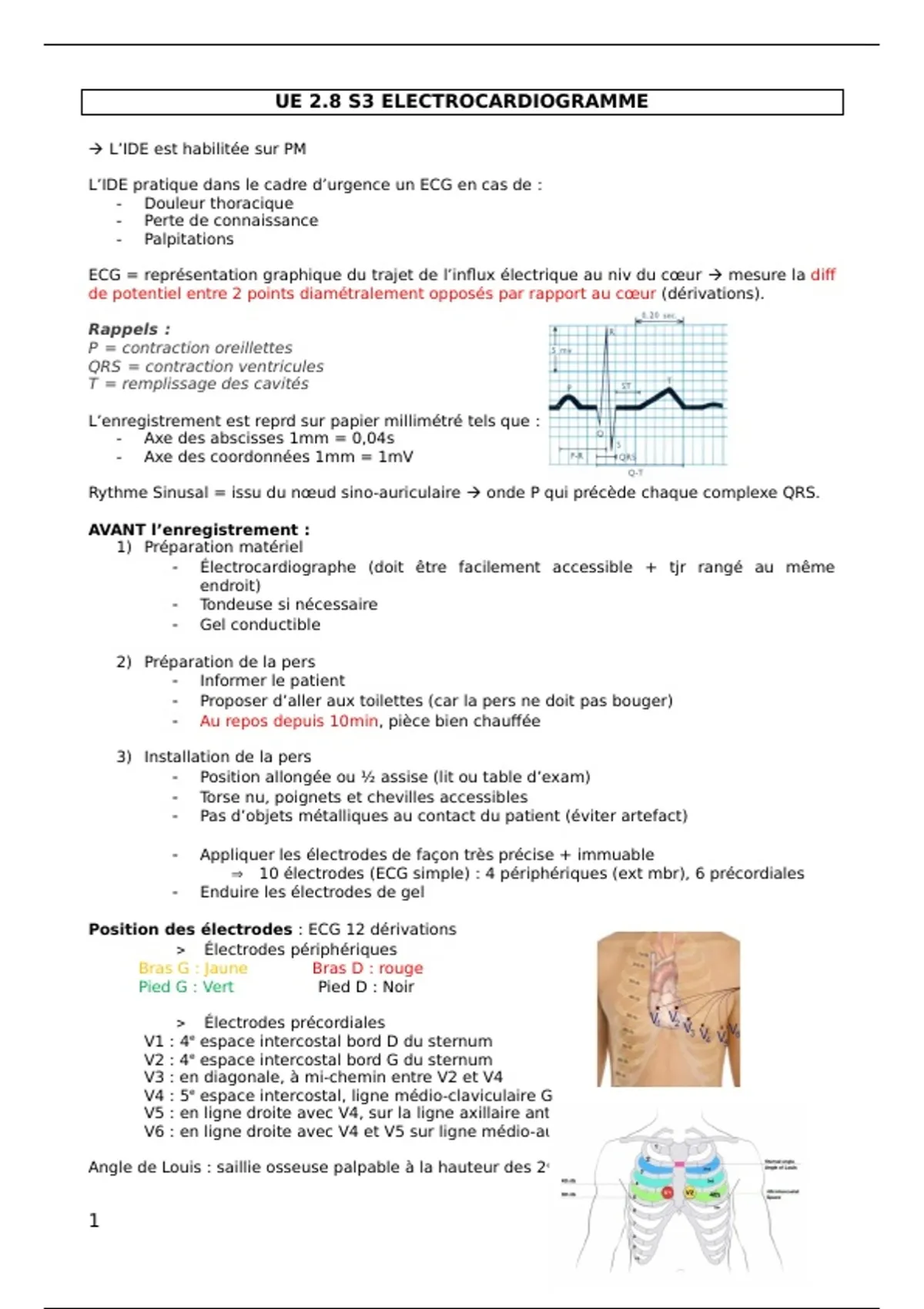

UE 2.8 S3 ELECTROCARDIOGRAMME
L’IDE est habilitée sur PM
L’IDE pratique dans le cadre d’urgence un ECG en cas de :
- Douleur thoracique
- Perte de connaissance
- Palpitations
ECG = représentation graphique du trajet de l’influx électrique au niv du cœur mesure la diff
de potentiel entre 2 points diamétralement opposés par rapport au cœur (dérivations).
Rappels :
P = contraction oreillettes
QRS = contraction ventricules
T = remplissage des cavités
L’enregistrement est reprd sur papier millimétré tels que :
- Axe des abscisses 1mm = 0,04s
- Axe des coordonnées 1mm = 1mV
Rythme Sinusal = issu du nœud sino-auriculaire onde P qui précède chaque complexe QRS.
AVANT l’enregistrement :
1) Préparation matériel
- Électrocardiographe (doit être facilement accessible + tjr rangé au même
endroit)
- Tondeuse si nécessaire
- Gel conductible
2) Préparation de la pers
- Informer le patient
- Proposer d’aller aux toilettes (car la pers ne doit pas bouger)
- Au repos depuis 10min, pièce bien chauffée
3) Installation de la pers
- Position allongée ou ½ assise (lit ou table d’exam)
- Torse nu, poignets et chevilles accessibles
- Pas d’objets métalliques au contact du patient (éviter artefact)
- Appliquer les électrodes de façon très précise + immuable
10 électrodes (ECG simple) : 4 périphériques (ext mbr), 6 précordiales
- Enduire les électrodes de gel
Position des électrodes : ECG 12 dérivations
Électrodes périphériques
Bras G : Jaune Bras D : rouge
Pied G : Vert Pied D : Noir
Électrodes précordiales
V1 : 4e espace intercostal bord D du sternum
V2 : 4e espace intercostal bord G du sternum
V3 : en diagonale, à mi-chemin entre V2 et V4
V4 : 5e espace intercostal, ligne médio-claviculaire G
V5 : en ligne droite avec V4, sur la ligne axillaire antérieure
V6 : en ligne droite avec V4 et V5 sur ligne médio-auxiliaire
Angle de Louis : saillie osseuse palpable à la hauteur des 2e cotes
1
