INGENIERÍA ELÉCTRICA TEMA 3

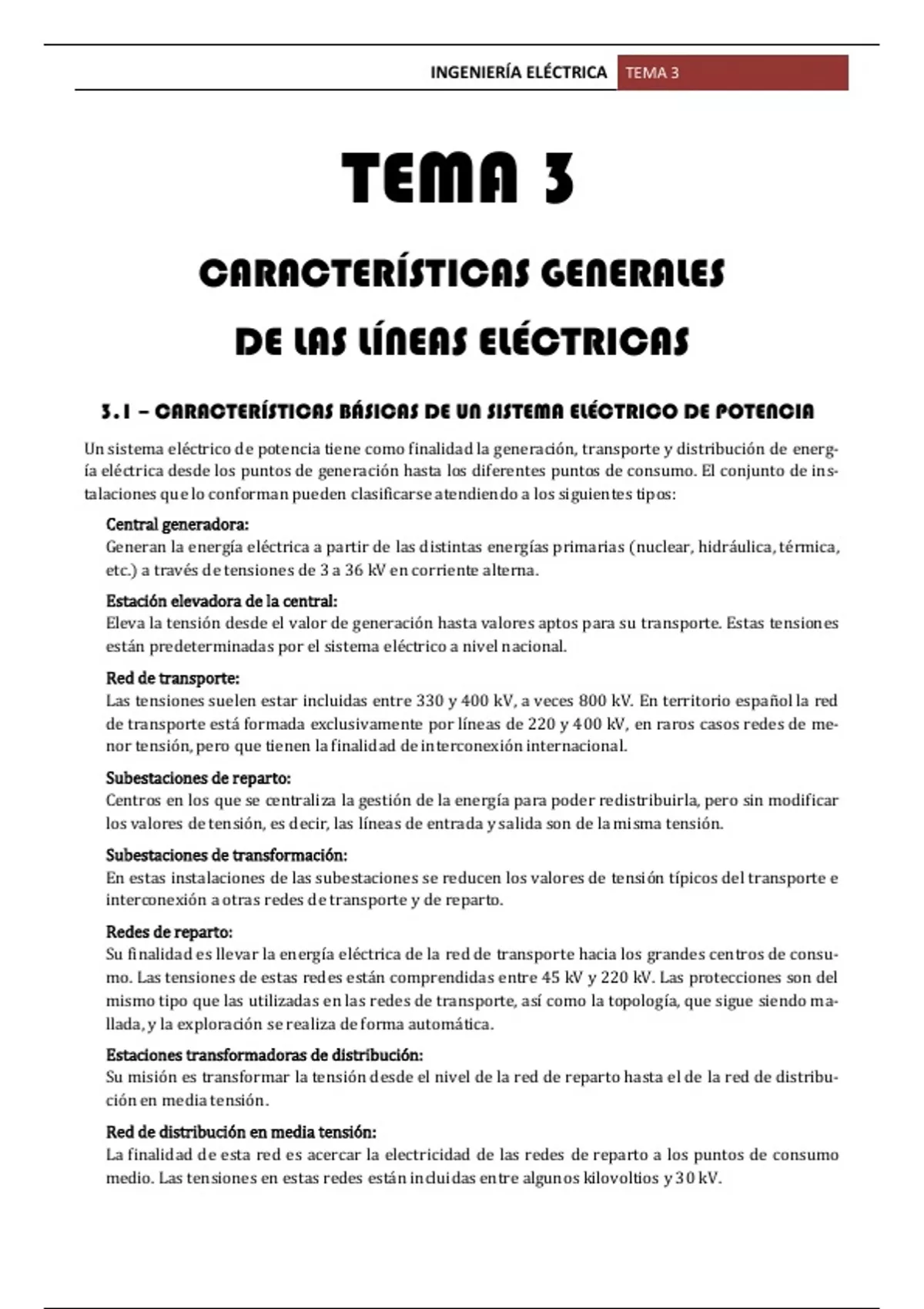

TEMA 3
CARACTERÍSTICAS GENERALES
DE LAS LÍNEAS ELÉCTRICAS
3.1 – CARACTERÍSTICAS BÁSICAS DE UN SISTEMA ELÉCTRICO DE POTENCIA
Un sistema eléctrico de potencia tiene como finalidad la generación, transporte y distribución de energ-
ía eléctrica desde los puntos de generación hasta los diferentes puntos de consumo. El conjunto de ins-
talaciones que lo conforman pueden clasificarse atendiendo a los siguientes tipos:
Central generadora:
Generan la energía eléctrica a partir de las distintas energías primarias (nuclear, hidráulica, térmica,
etc.) a través de tensiones de 3 a 36 kV en corriente alterna.
Estación elevadora de la central:
Eleva la tensión desde el valor de generación hasta valores aptos para su transporte. Estas tensiones
están predeterminadas por el sistema eléctrico a nivel nacional.
Red de transporte:
Las tensiones suelen estar incluidas entre 330 y 400 kV, a veces 800 kV. En territorio español la red
de transporte está formada exclusivamente por líneas de 220 y 400 kV, en raros casos redes de me-
nor tensión, pero que tienen la finalidad de interconexión internacional.
Subestaciones de reparto:
Centros en los que se centraliza la gestión de la energía para poder redistribuirla, pero sin modificar
los valores de tensión, es decir, las líneas de entrada y salida son de la misma tensión.
Subestaciones de transformación:
En estas instalaciones de las subestaciones se reducen los valores de tensión típicos del transporte e
interconexión a otras redes de transporte y de reparto.
Redes de reparto:
Su finalidad es llevar la energía eléctrica de la red de transporte hacia los grandes centros de consu-
mo. Las tensiones de estas redes están comprendidas entre 45 kV y 220 kV. Las protecciones son del
mismo tipo que las utilizadas en las redes de transporte, así como la topología, que sigue siendo ma-
llada, y la exploración se realiza de forma automática.
Estaciones transformadoras de distribución:
Su misión es transformar la tensión desde el nivel de la red de reparto hasta el de la red de distribu-
ción en media tensión.
Red de distribución en media tensión:
La finalidad de esta red es acercar la electricidad de las redes de reparto a los puntos de consumo
medio. Las tensiones en estas redes están incluidas entre algunos kilovoltios y 30 kV.
