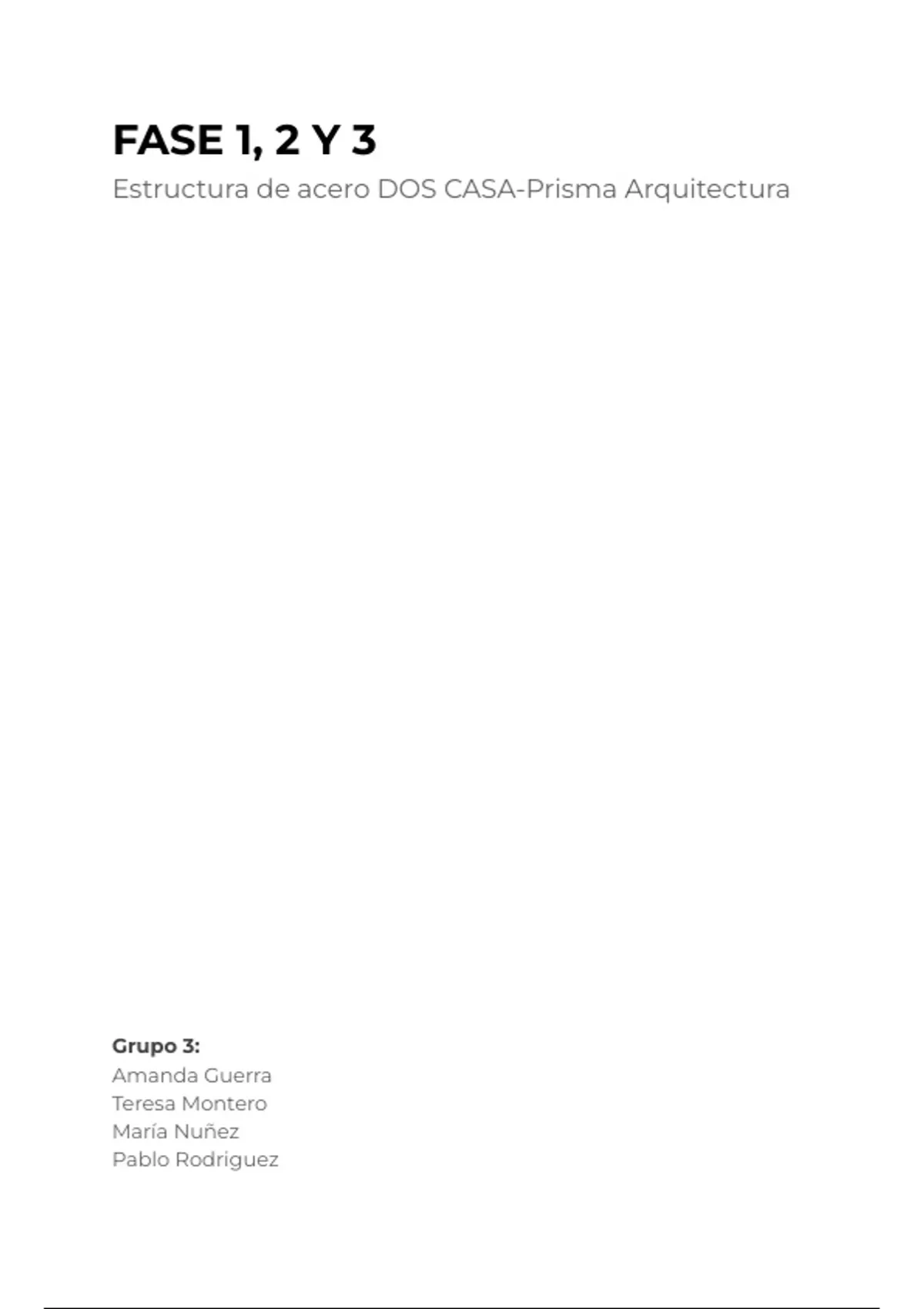

FASE 1, 2 Y 3
Estructura de acero DOS CASA-Prisma Arquitectura
Grupo 3:
Amanda Guerra
Teresa Montero
María Nuñez
Pablo Rodriguez
,ÍNDICE
FASE 1
1. Planimetría de proyecto original.
2. Diseño de la estructura
3. Sistemas de estabilización horizontal
4. Cálculo de acciones
a. Acciones permanentes
b. Acciones variables
c. Acciones accidentales
5. Predimensionado
a. Predimensionado pilares
- Predimensionado pilar A2
- Predimensionado pilar B2
b. Predimensionado vigas
- Predimensionado viga B3-C3 (P2)
- Predimensionado viga A1-B1 (P1)
- Predimensionado vigueta VB2-C2-VB3-C3
FASE 2
6. Geometría y acciones
a. Definición de la geometría en Cype 3D
b. Determinación de las acciones introducidas en Cype 3D
7. Comparación con predimensionado
8. Comprobaciones ELU
9. Verificaciones ELS
a. Análisis de deformaciones: flechas
b. Análisis de deformaciones: desplomes
10.Representación final de la estructura
FASE 3
11.Traslacionalidad
12.Pandeo
13.Pandeo lateral
14.Sismo
a. Sismo en x
b. Sismo en y
15.Estructura definitiva
, FASE 1
PLANIMETRÍA Y PREDIMENSIONADO
, 1. PLANIMETRÍA DEL PROYECTO ORIGINAL
El edificio propuesto para la práctica de curso se sitúa en la una parcela con su fachada
orientada hacia el sur en el barrio de San Vicente, Buenos Aires. Se trata de un edificio de
tres plantas (planta baja mas 2 mas cubierta no transitable), organizándose de manera
regresiva en cuanto a la superficie de planta ocupada según va ascendiendo. El proyecto
juega con los cambios de altura y los huecos tipo chimenea para dar luz al interior de las
estancias considerando que se encuentra con dos medianeras en dos de sus flanco norte
El proyecto se irá organizando en memoria según rúbrica asignada con los diferentes
puntos en el diseño, predimensionado y dimensionado final de la estructura.
