Schakelingen oplossen (+antwoorden)

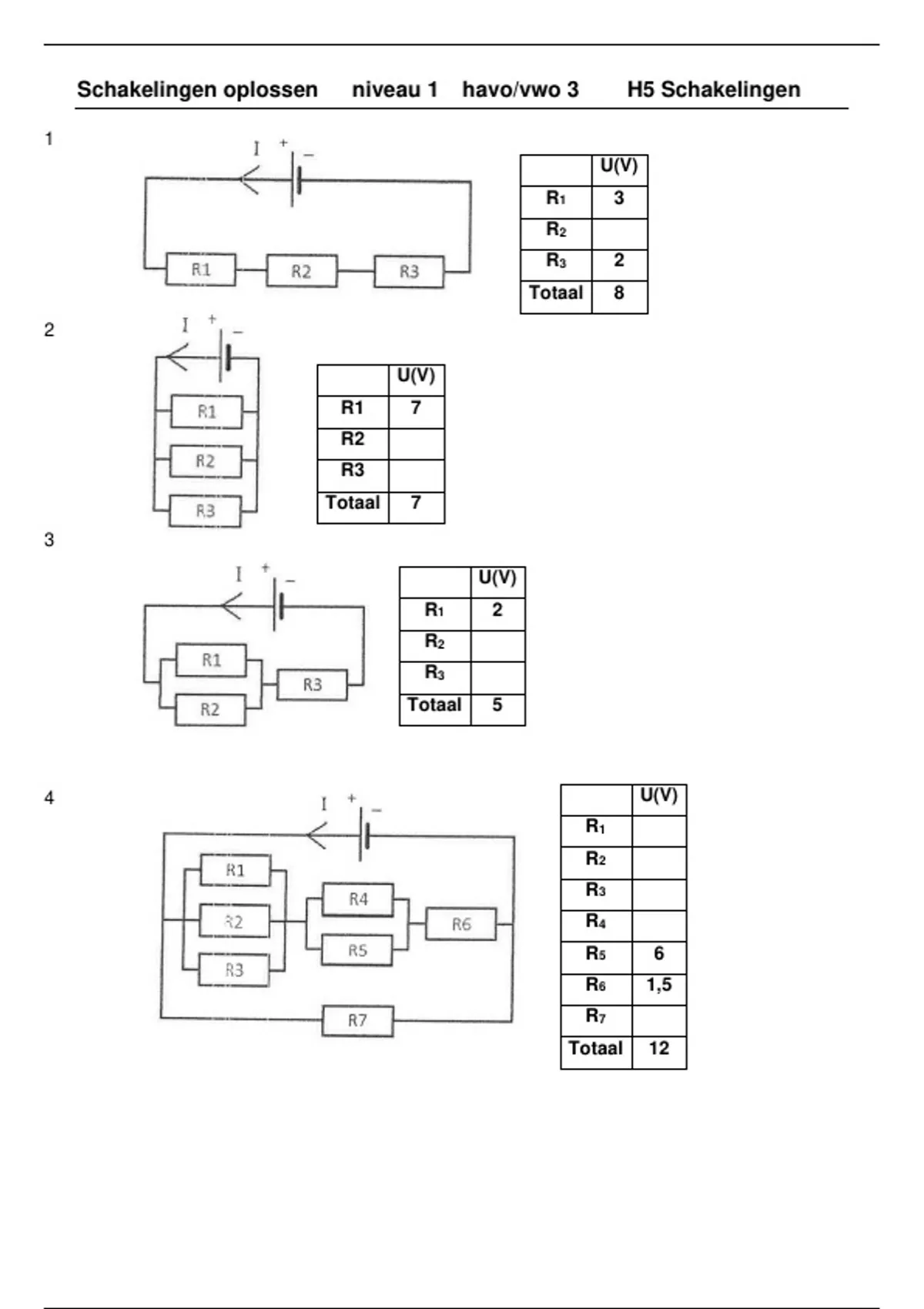

Schakelingen oplossen niveau 1 havo/vwo 3 H5 Schakelingen

1
U(V)
R1 3
R2
R3 2
Totaal 8

2

U(V)
R1 7
R2
R3
Totaal 7

3

U(V)
R1 2
R2
R3
Totaal 5



4 U(V)
R1
R2
R3
R4
R5 6
R6 1,5
R7
Totaal 12

, Schakelingen oplossen niveau 2 havo/vwo 3 H5 Schakelingen

1
U(V) I(A) R(Ω)
R1 8
R2 6
R3 1,5
R4
R5 0,5
Totaal 18 4


U(V) I(A) R(Ω)
2 R1 3,33
R2 12 0,4
R3 1,25
R4 10
R5
Totaal 27




3 U(V) I(A) R(Ω)
R1
R2 0,5
R3 2
R4 2,5
R5 0,5 2
Totaal 1,0
