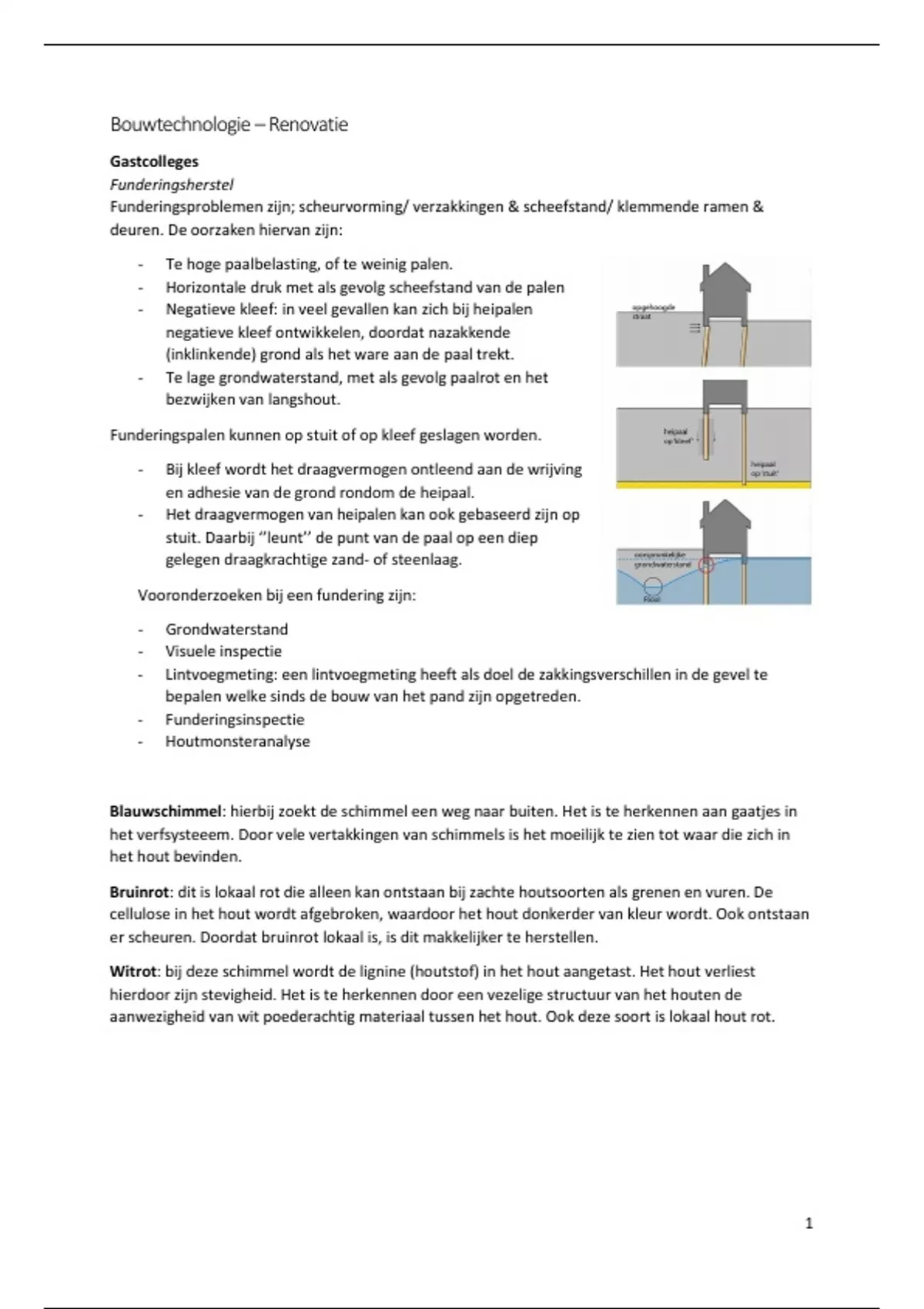

Bouwtechnologie – Renovatie
Gastcolleges
Funderingsherstel
Funderingsproblemen zijn; scheurvorming/ verzakkingen & scheefstand/ klemmende ramen &
deuren. De oorzaken hiervan zijn:
- Te hoge paalbelasting, of te weinig palen.
- Horizontale druk met als gevolg scheefstand van de palen
- Negatieve kleef: in veel gevallen kan zich bij heipalen
negatieve kleef ontwikkelen, doordat nazakkende
(inklinkende) grond als het ware aan de paal trekt.
- Te lage grondwaterstand, met als gevolg paalrot en het
bezwijken van langshout.
Funderingspalen kunnen op stuit of op kleef geslagen worden.
- Bij kleef wordt het draagvermogen ontleend aan de wrijving
en adhesie van de grond rondom de heipaal.
- Het draagvermogen van heipalen kan ook gebaseerd zijn op
stuit. Daarbij ‘’leunt’’ de punt van de paal op een diep
gelegen draagkrachtige zand- of steenlaag.
Vooronderzoeken bij een fundering zijn:
- Grondwaterstand
- Visuele inspectie
- Lintvoegmeting: een lintvoegmeting heeft als doel de zakkingsverschillen in de gevel te
bepalen welke sinds de bouw van het pand zijn opgetreden.
- Funderingsinspectie
- Houtmonsteranalyse
Blauwschimmel: hierbij zoekt de schimmel een weg naar buiten. Het is te herkennen aan gaatjes in
het verfsysteeem. Door vele vertakkingen van schimmels is het moeilijk te zien tot waar die zich in
het hout bevinden.
Bruinrot: dit is lokaal rot die alleen kan ontstaan bij zachte houtsoorten als grenen en vuren. De
cellulose in het hout wordt afgebroken, waardoor het hout donkerder van kleur wordt. Ook ontstaan
er scheuren. Doordat bruinrot lokaal is, is dit makkelijker te herstellen.
Witrot: bij deze schimmel wordt de lignine (houtstof) in het hout aangetast. Het hout verliest
hierdoor zijn stevigheid. Het is te herkennen door een vezelige structuur van het houten de
aanwezigheid van wit poederachtig materiaal tussen het hout. Ook deze soort is lokaal hout rot.
1
, Voor aanvang grondwerk en evt. damwand Grondwerk en stempelraam gereed
Storten werkvloer/ start heiwerk Heiwerk gereed
Wapeningskorven palen aangebracht Inkassingen gehakt en gestempeld
Vlechtwerk vloer gereed Betonvloer gestort en stempelraam verwijderd
Vlechtwerk wanden en inkassingen Bekisting wanden stellen
2
