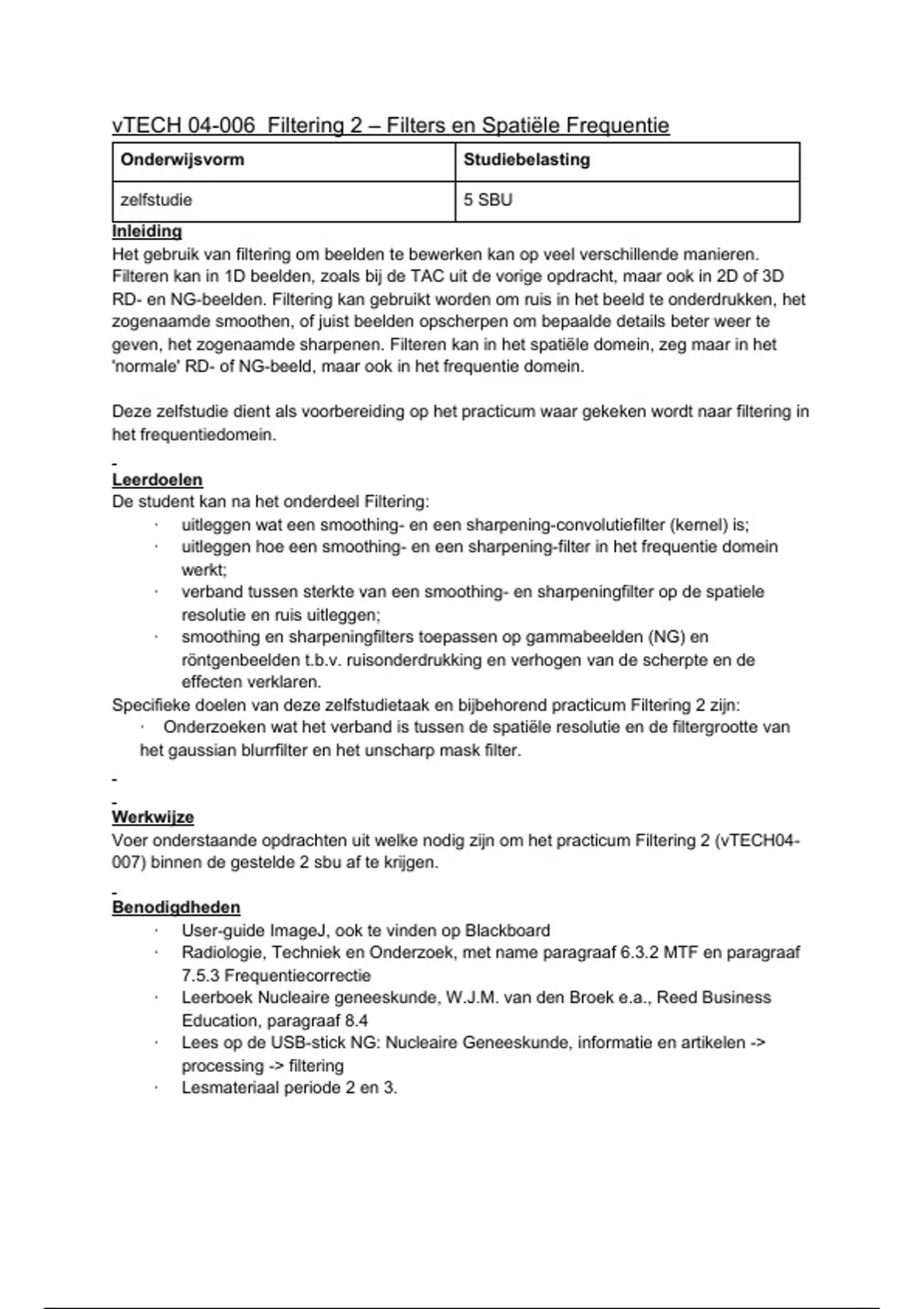

vTECH 04-006 Filtering 2 – Filters en Spatiële Frequentie
Onderwijsvorm Studiebelasting
zelfstudie 5 SBU
Inleiding
Het gebruik van filtering om beelden te bewerken kan op veel verschillende manieren.
Filteren kan in 1D beelden, zoals bij de TAC uit de vorige opdracht, maar ook in 2D of 3D
RD- en NG-beelden. Filtering kan gebruikt worden om ruis in het beeld te onderdrukken, het
zogenaamde smoothen, of juist beelden opscherpen om bepaalde details beter weer te
geven, het zogenaamde sharpenen. Filteren kan in het spatiële domein, zeg maar in het
'normale' RD- of NG-beeld, maar ook in het frequentie domein.
Deze zelfstudie dient als voorbereiding op het practicum waar gekeken wordt naar filtering in
het frequentiedomein.
Leerdoelen
De student kan na het onderdeel Filtering:
· uitleggen wat een smoothing- en een sharpening-convolutiefilter (kernel) is;
· uitleggen hoe een smoothing- en een sharpening-filter in het frequentie domein
werkt;
· verband tussen sterkte van een smoothing- en sharpeningfilter op de spatiele
resolutie en ruis uitleggen;
· smoothing en sharpeningfilters toepassen op gammabeelden (NG) en
röntgenbeelden t.b.v. ruisonderdrukking en verhogen van de scherpte en de
effecten verklaren.
Specifieke doelen van deze zelfstudietaak en bijbehorend practicum Filtering 2 zijn:
· Onderzoeken wat het verband is tussen de spatiële resolutie en de filtergrootte van
het gaussian blurrfilter en het unscharp mask filter.
Werkwijze
Voer onderstaande opdrachten uit welke nodig zijn om het practicum Filtering 2 (vTECH04-
007) binnen de gestelde 2 sbu af te krijgen.
Benodigdheden
· User-guide ImageJ, ook te vinden op Blackboard
· Radiologie, Techniek en Onderzoek, met name paragraaf 6.3.2 MTF en paragraaf
7.5.3 Frequentiecorrectie
· Leerboek Nucleaire geneeskunde, W.J.M. van den Broek e.a., Reed Business
Education, paragraaf 8.4
· Lees op de USB-stick NG: Nucleaire Geneeskunde, informatie en artikelen ->
processing -> filtering
· Lesmateriaal periode 2 en 3.
