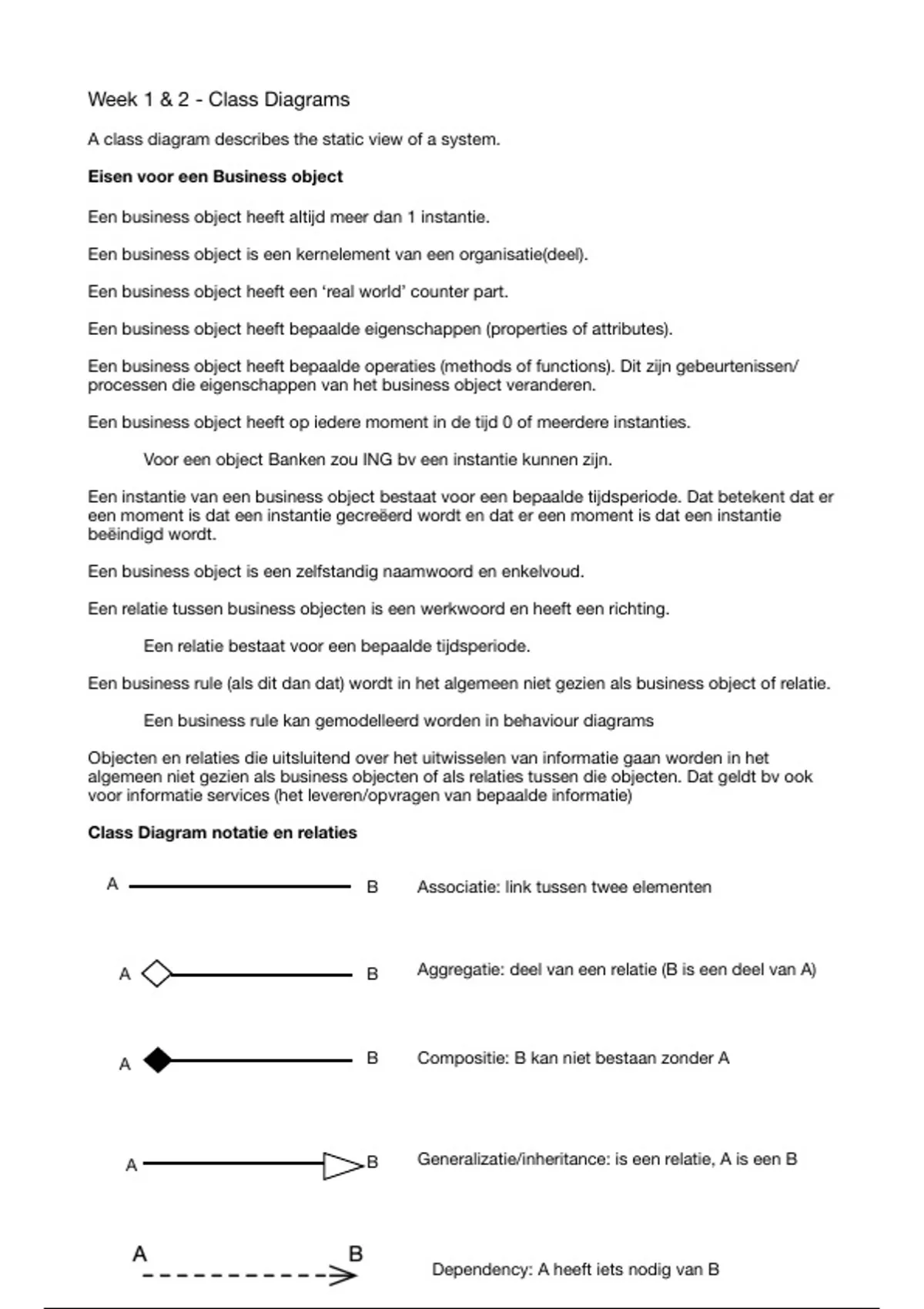

Week 1 & 2 - Class Diagrams
A class diagram describes the static view of a system.
Eisen voor een Business object
Een business object heeft altijd meer dan 1 instantie.
Een business object is een kernelement van een organisatie(deel).
Een business object heeft een ‘real world’ counter part.
Een business object heeft bepaalde eigenschappen (properties of attributes).
Een business object heeft bepaalde operaties (methods of functions). Dit zijn gebeurtenissen/
processen die eigenschappen van het business object veranderen.
Een business object heeft op iedere moment in de tijd 0 of meerdere instanties.
Voor een object Banken zou ING bv een instantie kunnen zijn.
Een instantie van een business object bestaat voor een bepaalde tijdsperiode. Dat betekent dat er
een moment is dat een instantie gecreëerd wordt en dat er een moment is dat een instantie
beëindigd wordt.
Een business object is een zelfstandig naamwoord en enkelvoud.
Een relatie tussen business objecten is een werkwoord en heeft een richting.
Een relatie bestaat voor een bepaalde tijdsperiode.
Een business rule (als dit dan dat) wordt in het algemeen niet gezien als business object of relatie.
Een business rule kan gemodelleerd worden in behaviour diagrams
Objecten en relaties die uitsluitend over het uitwisselen van informatie gaan worden in het
algemeen niet gezien als business objecten of als relaties tussen die objecten. Dat geldt bv ook
voor informatie services (het leveren/opvragen van bepaalde informatie)
Class Diagram notatie en relaties
A B Associatie: link tussen twee elementen
A B Aggregatie: deel van een relatie (B is een deel van A)
A B Compositie: B kan niet bestaan zonder A
A B Generalizatie/inheritance: is een relatie, A is een B
Dependency: A heeft iets nodig van B
,Multiplicity/mulitipliciteit notaties:
• 1=1
• * = meerdere
• [0..*] = 0 of meerdere
• [1..*] = 1 of meerdere
• [0..1] = 0 of 1
Class
Abstract Class - een class die niet geinstantieerd kan worden
N-ary associatie - Relatie tussen meerdere classes
Associatie Class - een meer gedetailleerde beschrijving van een associatie
X or relatie - Een object C is of in een relatie met een object A of een
Object B maar niet met beide
Object
Individuen in een systeem / instanties van een klasse
Alternatieve notatie
,Object diagram
Geeft de objecten van een systeem en hun relaties (links) weer.
Is een moment opnamen van alle objecten op een gegeven moment.
Objecten zijn instanties van een klasse.
Object diagrams describe the shape of a system at a certain point in time.
Object diagrams describe a system on instance level.
Van Object naar Klasse
Class diagrams describe the structure of a system.
Class diagrams describe a system on type level.
Individuen in een systeem hebben vaak identieke karakteristieke en gedrag.
Een klasse is een bouwplan voor een set vergelijkbare objecten van een systeem.
Objecten zijn instanties van klassen.
Attributen: structurele karakteristieken van een klasse.
Elke instantie heeft een andere waarde (= object)
Operaties: gedrag van een klasse.
Identieke voor alle objecten van een klasse
Niet weergeven in een object diagram
Vb
Attributen syntax
Zichtbaarheid: Wie heeft toegang tot de attributen.
+ publiek: iedereen
- prive: alleen de klasse zelf
# beschermd: de klasse en zijn subklasse
~ package: klassen die in dezelfde package zitten
, Afgeleid attribuut
/ attribute bv /age : int
het attribuut is afgeleid van andere attributen, deze andere attributen moeten toegankelijk
zijn voor het attribute.
De naam van een attribuut begint altijd meet een kleine letter.
Attribuut types:
• User-de nes classes
• Data type
• Are noted like classes with the keyword <<datatype>> (or another pre-de ned type, e.g.
<<enumeration>>).
• Have instances without identity (in contrast to classes).
• Can be primitive types and enumerations.
• Primitive data type
• Have no internal structure.
• Pre-de ned: boolean, Integer, String, unlimited natural
• User de ed: <<primitieve>> bv Float
• Composite data type <<datatype>>
• Enumerations: <<enumeration>>
• Are a user-de nable data type which instances form a list of named literal values.
• Have the keyword <<enumeration>>.
• May have operations.
Multipliciteit is het aantal waardes dat een attribuut mag hebben.
Default is 1
Notatie [min..max]
De default waarde wordt gebruikt als de attribuut waarde niet speci ek door de gebruiker is
vastgesteld.
Pre-de ned properties / Voorgede nieerde eigenschappen:
• {read only} waarde kan niet worden aangepast
• {unique} geen dubbele waardes
• {non unique} dubbele waardes toegestaan
• {ordered} vast bepaalde volgorde
• {unordered} geen vast bepaalde volgorde
• {optional} allows blank values
Operatie Syntax
Parameters
Notatie lijkt op die van attributen
Directie van een parameter
in: input
out: output
inout: combinatie van input en output parameter
Type, type van de return waarde
Klasse variabele en Klasse operatie
