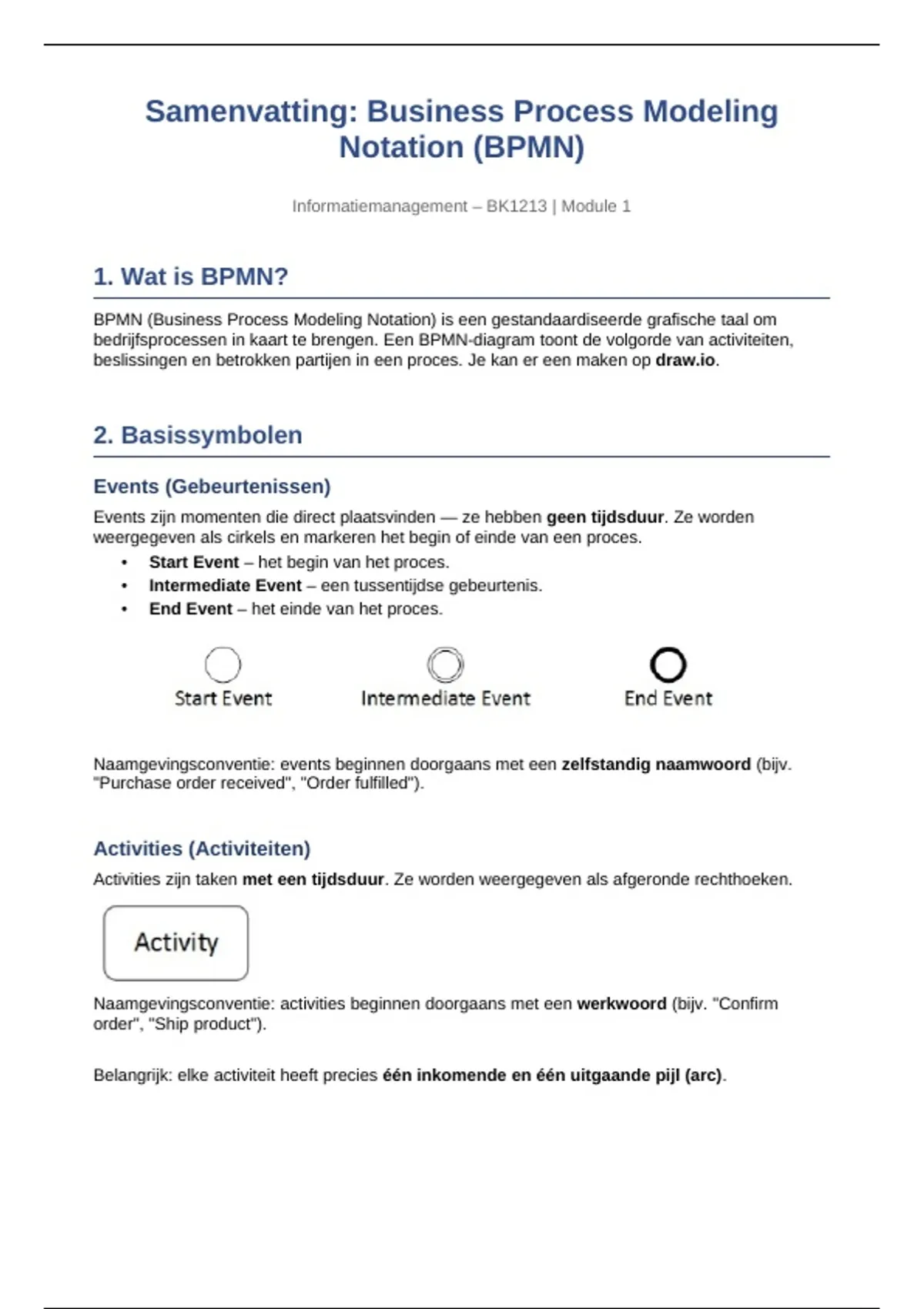

Samenvatting: Business Process Modeling
Notation (BPMN)
Informatiemanagement – BK1213 | Module 1
1. Wat is BPMN?
BPMN (Business Process Modeling Notation) is een gestandaardiseerde grafische taal om
bedrijfsprocessen in kaart te brengen. Een BPMN-diagram toont de volgorde van activiteiten,
beslissingen en betrokken partijen in een proces. Je kan er een maken op draw.io.
2. Basissymbolen
Events (Gebeurtenissen)
Events zijn momenten die direct plaatsvinden — ze hebben geen tijdsduur. Ze worden
weergegeven als cirkels en markeren het begin of einde van een proces.
• Start Event – het begin van het proces.
• Intermediate Event – een tussentijdse gebeurtenis.
• End Event – het einde van het proces.
Naamgevingsconventie: events beginnen doorgaans met een zelfstandig naamwoord (bijv.
"Purchase order received", "Order fulfilled").
Activities (Activiteiten)
Activities zijn taken met een tijdsduur. Ze worden weergegeven als afgeronde rechthoeken.
Naamgevingsconventie: activities beginnen doorgaans met een werkwoord (bijv. "Confirm
order", "Ship product").
Belangrijk: elke activiteit heeft precies één inkomende en één uitgaande pijl (arc).
, Arcs (Pijlen)
Arcs geven de volgorde van het proces aan. Ze worden weergegeven als pijlen met een volledig
pijlhoofd. Arcs verbinden events, activiteiten en gateways met elkaar.
Voorbeeld: een eenvoudig orderafhandelingsproces (events en activiteiten zonder vertakking):
De token (gekleurde stip) toont op welke plek in het proces het huidige exemplaar zich bevindt:
