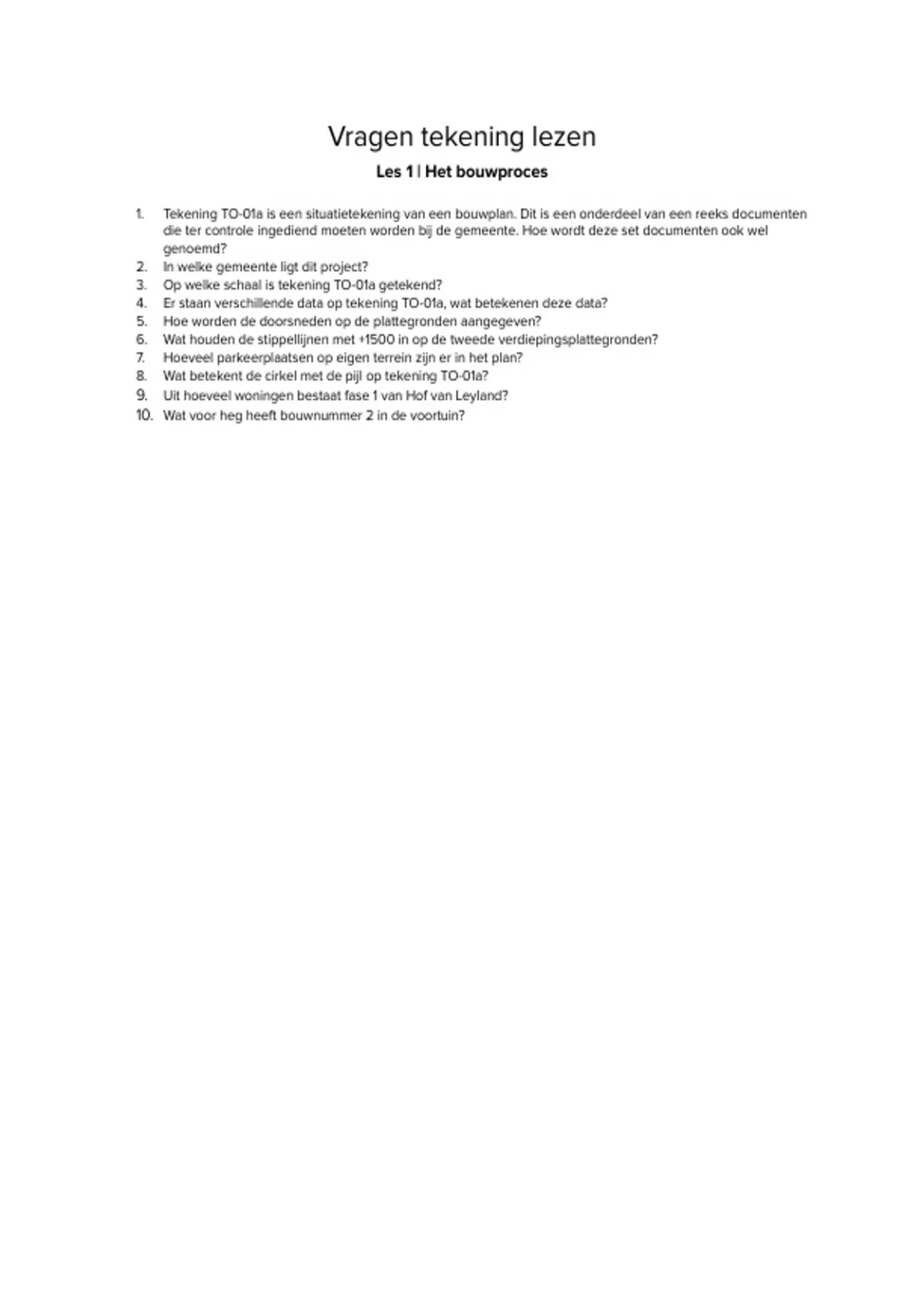

Vragen tekening lezen
Les 1 | Het bouwproces
1. Tekening TO-01a is een situatietekening van een bouwplan. Dit is een onderdeel van een reeks documenten
die ter controle ingediend moeten worden bij de gemeente. Hoe wordt deze set documenten ook wel
genoemd?
2. In welke gemeente ligt dit project?
3. Op welke schaal is tekening TO-01a getekend?
4. Er staan verschillende data op tekening TO-01a, wat betekenen deze data?
5. Hoe worden de doorsneden op de plattegronden aangegeven?
6. Wat houden de stippellijnen met +1500 in op de tweede verdiepingsplattegronden?
7. Hoeveel parkeerplaatsen op eigen terrein zijn er in het plan?
8. Wat betekent de cirkel met de pijl op tekening TO-01a?
9. Uit hoeveel woningen bestaat fase 1 van Hof van Leyland?
10. Wat voor heg heeft bouwnummer 2 in de voortuin?
, Antwoorden tekening lezen
Les 1 | Het bouwproces
Tekening TO-01a is een situatietekening van een bouwplan. Dit is een onderdeel van een reeks documenten die ter
controle ingediend moeten worden bij de gemeente. Hoe wordt deze set documenten ook wel genoemd?
Bestemmingsplan of bouwaanvraag.
In welke gemeente ligt dit project? (Zie 1)
Woerden, zie TO-o1a
Op welke schaal is tekening TO-01a getekend? (Zie 1)
Op schaal 1:500, als het papierformaat A2 is
Er staan verschillende data op tekening TO-01a, wat betekenen deze data? (Zie 1)
De eerste datum is de datum waarop de tekening is gemaakt. De overige data zijn de data waarop de tekening is
aangepast.
Hoe worden de doorsneden op de plattegronden aangegeven?
Middels letters, bijvoorbeeld A-A.
Wat houden de stippellijnen met +1500 in op de tweede verdiepingsplattegronden?
Hiermee wordt de (fictieve) lijn op 1,50 m hoogte aangegeven.
Hoeveel parkeerplaatsen op eigen terrein zijn er in het plan? (Zie 1)
11 parkeerplaatsen, zie tekening TO-01a.
Wat betekent de cirkel met de pijl op tekening TO-01a? (Zie 1)
Dit is de zogenaamde noordpijl, hiermee wordt de oriëntatie van het plan ten opzichte van het Noorden weergegeven.
Uit hoeveel woningen bestaat fase 1 van Hof van Leyland? (Zie 1)
90 woningen, dit is terug te vinden op tekening TO-01a.
Wat voor heg heeft bouwnummer 2 in de voortuin? (Zie 1)
Een liguster ovalifolium ca. 600 mm hoog, zie tekening TO-01a.
, Vragen tekening lezen
Les 2 | Bouwmaterialen
1. Waarom worden diverse arceringen op de plattegrondtekeningen aangegeven?
2. Van welk materiaal zijn de afwerkvloeren gemaakt?
3. Wat zijn de afmetingen van de badkamer van bouwnummer 2?
4. Van welk materiaal worden de gevelkozijnen gemaakt?
5. Uit welk materiaal bestaan de woningscheidende wanden?
6. Wat is de hoogte ten opzichte van peil van het hoogste punt van bouwnummer 4?
7. Als we tekening UO-11 voor ons nemen, wat betekenen de volgende termen?
● bk. m. werk
● dm = 900
● GO 2,0 m2
● bk afw. vloer
● mv
● Hwa
8. Wat is de hoogte (ten opzichte van peil) van de onafgewerkte kanaalplaatvloer van de tweede
verdiepingsvloer voor blok G1?
9. Wat voor betonnen constructie onderdelen zijn terug te vinden in blok G1?
10. Wat is de hoogte (ten opzichte van peil) van de bovenkant van de ruwe dakvloer van de uitbouw?
